Automatischer Epoxid-Die-Bonder für tiefe Kavitäten und mehrere Chips

Produkteinführung

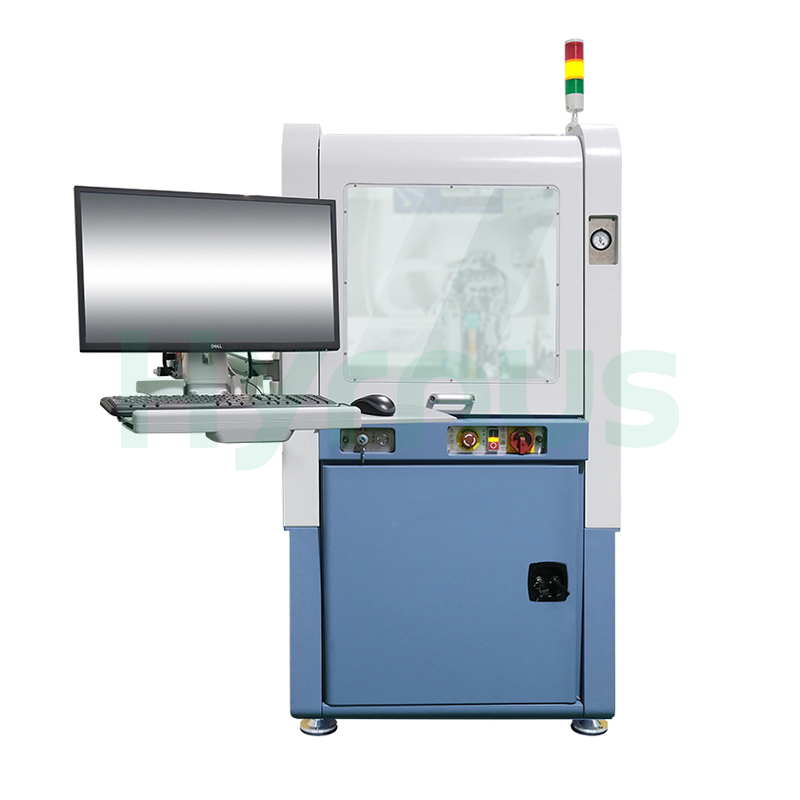

HY-PB300Vollautomatischer Epoxidharz-KleberEs wurde speziell für vollautomatische Bestückungsprozesse mehrerer Chips in der Gehäusefertigung elektronischer Bauteile entwickelt und gilt als unverzichtbare Komponente in der Elektronikfertigung. Es wird hauptsächlich zur Montage von Hybridschaltungen, COB-Modulen (Chip-on-Board), MCMs (Multi-Chip-Modulen), MEMS-Bauelementen, HF-Bauelementen/-Modulen, optoelektronischen Bauteilen, Mikrowellenbauelementen, Bauteilen in Militärqualität, High-End-optoelektronischen Bauelementen und Elektronikmodulen für die Automobilindustrie eingesetzt.

Geräteleistung

Technische Spezifikationen

NEIN.	Parameter	Spezifikation
1.	Positionsgenauigkeit	±3 μm @ 3σ
2.	Winkelgenauigkeit	±0,15° @ 3σ
3.	Genauigkeit der Distanzmessung	±1 μm
4.	Chipgröße	Mindestgröße: 0,2 mm × 0,2 mm, Maximalgröße: 15 mm × 15 mm
5.	Waffelblech / Tellergröße	2 Zoll, kompatibel mit 4 Zoll
6.	Waffelblech / Telleranzahl	30 Einheiten à 2 Zoll oder 22 Einheiten à 2 Zoll + 20 Einheiten à 4 Zoll
7.	Maximale Hohlraumtiefe	15 mm
8.	Anzahl der Düsen	12 (einschließlich Höhenmessung)
9.	Reisebereich	X-Achse 386 mm, Y-Achse 716 mm, Z-Achse 50 mm
10.	Abgabeventil	Wuwei Präzisions-Elektroregelventil SUPER-ZCMIII
11.	Eingangsspannung	220 V ± 10 % bei 50/60 Hz
12.	Nennleistung	1 kW
13.	Grundfläche (B×T×H)	970 mm × 1570 mm × 2040 mm
14.	Kalibrierbereich	Max. 15 mm
15.	Methode zur Höhenmessung	Kontaktart
16.	Klebstoffart	Epoxidharz
17.	Spritzengröße	3 cm³, 5 cm³, 10 cm³
18.	Minimaler Nadeldurchmesser	Ø0,25 mm
19.	Bindungskraft	15–500 g
20.	Genauigkeit der Kraftregelung	±2 g
21.	UPH	1200 (nur Kommissionierung und Platzierung)
22.	Betriebssystem	Windows
23.	Druckluftbedarf	0,4 bis 0,6 MPa
24.	Vakuumleitungsdruck	≤ -85 kPa



Nutzungsbedingungen

No	Artikel	Anforderungen
1.	Grundfläche (B×T×H)	970 mm × 1570 mm × 2040 mm (ohne Monitorfläche)
2.	Gerätegewicht	1600 kg
3.	Umgebungstemperatur	Normale Raumtemperatur (20 °C ~ 24 °C); der Betrieb bei hohen Temperaturen beeinträchtigt die Lebensdauer des Geräts.
4.	Druckluftbedarf	0,4–0,6 MPa, Durchflussrate >150 l/min (Trockenbehandlung, Entstaubung, Öl-Wasser-Trennung, Druckregelung); Außendurchmesser des Luftschlauchs: 10 mm
5.	Vakuumleitungsdruck	≤ -85 kPa
6.	Umgebungsfeuchtigkeit	<60 % relative Luftfeuchtigkeit
7.	Umgebungsschwingungen	Vibrationen können die Genauigkeit der Geräte beeinträchtigen; halten Sie sich von Vibrationsquellen fern.
8.	Erdung	Muss ordnungsgemäß geerdet sein. Beachten Sie die örtlichen Vorschriften bezüglich der Erdungsanforderungen.
9.	Andere	- Stellen Sie sicher, dass sich die Stromversorgung in der Nähe der Maschine befindet.
		Nach der Installation vor Ort ist eine präzise Nivellierung mit einem Nivellierinstrument erforderlich.
		- Verwenden Sie die Maschine nicht in Umgebungen mit starkem Lärm, Vibrationen, hoher Hitze oder Ölverschmutzung.
		- Vermeiden Sie die Installation der Maschine in der Nähe von Lüftern, Lüftungsöffnungen oder Ölquellen.
10.	Stromspannung	Wechselstrom 220 V ± 10 %
11.	Frequenz	50/60 Hz
12.	Erdung	Muss geerdet sein
13.	Leistung	≥ 1000 W
14.	Schnittstellenspezifikation	10 A, Einphasen-Dreileiter
