HY-DB504Die Bonderist ein vollautomatischer Die-Bonder, der für hochpräzise optoelektronische und Halbleiter-Packaging-Anwendungen entwickelt wurde.
Marke :
HYRNUSArtikelnummer :
HY-DB504Bestellung (Mindestbestellmenge) :
1 SetGarantie :
One-Year Warranty and Lifetime MaintenanceZahlung :
T/TLieferzeit :
7-35 DaysProduktursprung :
ChinaDie-Bonder für hochpräzise optoelektronische und Halbleiter-Gehäuseanwendungen
Produkteinführung

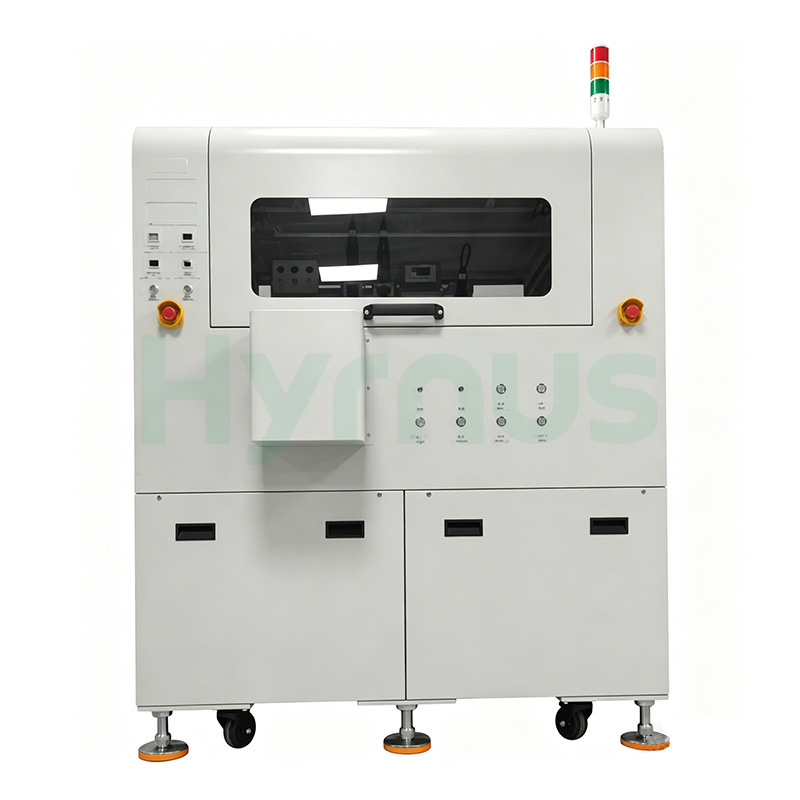

HY-DB504 Die-Attach-Ausrüstung Mit seiner extremen Platzierungsgenauigkeit als Hauptvorteil findet das Gerät breite Anwendung in TO-Serien-Bauelementen, Fotodioden, Lasern, Optokopplern, Mini-LEDs und optoelektronischen Geräten für Endverbraucher. Dadurch eignet es sich besonders für innovative Produktentwicklung und die Serienfertigung, die höchste Platzierungsgenauigkeit erfordert.
Anwendungsszenarien
TO-Serienbauelemente, Fotodioden, Laser, Optokoppler, Mini-LEDs, optoelektronische Bauelemente für Unterhaltungselektronik usw.
Produktmerkmale
Hochpräzises automatisches System zur Korrektur des Spanwinkels
Automatischer Leiterplattenwechsel (Einzel- oder Doppelmagazinkonfiguration verfügbar)
Konstanttemperatur-Dosierfunktion
Erkennung fehlender Würfel
Düsenverstopfungserkennung
Doppelter Inline-Bondkopf für hohe Chipbondgenauigkeit
Vorabprüfung
Technische Spezifikationen
| No | Kategorie | Parameter | Spezifikation |
| 1. Allgemeine Informationen | Betriebssystem | Windows 7 | |
| Unterstützte Sprachen | Chinesisch / Englisch | ||
| UPH | 1K/H (Max) (variiert je nach Material und Qualitätsanforderungen) | ||
| 2. Präzision | Genauigkeit der X/Y-Die-Bonding-Verbindung | ±3 μm (ohne Berücksichtigung von Fehlern bei Fotomasken und Rohmaterialien) | |
| Winkelgenauigkeit | ±0,5° | ||
| 3. Automatisierung | Automatischer Leiterplattenwechsel | Ja | |
| Automatischer Waferringwechsel | Optional | ||
| 4. Bildverarbeitungssystem | Kameraauflösung | 1280 × 1024 Pixel | |
| Inspektionsfunktionen | Hochintelligentes Bildverarbeitungssystem, unterstützt die automatische Prüfung von Klebstoffmenge, -form, -position und die Nachverklebungsprüfung | ||
| 5. Kompatibilität | Systemkompatibilität | Unterstützt mehrere Kartenformate | |
| Anpassung | Hohe Offenheit, anpassbar an unterschiedliche Kundenanforderungen | ||
| 6. Abmessungen und Gewicht | Leiterplattengröße (B×L, max.) | 90 mm × 280 mm | |
| Werkzeuggröße | 6 mil × 6 mil ~ 100 mil × 100 mil | ||
| Wafer Ring Größe | 6 Zoll (andere Größen auf Anfrage) | ||
| Geräteabmessungen (L×B×H) | 1600 × 1000 × 1630 mm | ||
| Gerätegewicht | 1050 kg (Endgewicht kann vom tatsächlichen Produkt abweichen) | ||
| 7. Versorgungsunternehmen | Druckluft | 5–6 kgf/cm² | |
Produktdetails
HY-ED022Die Bonder wurde für Anwendungen in der optischen Kommunikation und der Gehäusetechnik optischer Geräte entwickelt.
HY-ED010Die Bonding-Maschine ist eine Die-Bonding-Maschine, die für Anwendungen im Bereich der Automobil-LED- und optoelektronischen Halbleiterverpackung entwickelt wurde.
HY-ED007Werkzeugmontagemaschineist eine hochpräzise Chipmontagemaschine, die für Anwendungen in den Bereichen optische Kommunikation, optische Module, Multi-Chip-Module (MCM), 3D-Packaging und optoelektronische Bauelemente entwickelt wurde.
Die HY-ED003 Die Attach Equipment ist ein hochpräziser eutektischer Bonder, der für Anwendungen in den Bereichen optische Kommunikation, optische Module, Multi-Chip-Module (MCM), 3D-Packaging und optoelektronische Bauelemente entwickelt wurde.
HY-DB503Die Bonderist ein vollautomatischer Hochgeschwindigkeits-Die-Bonder, der für optoelektronische und Halbleiter-Packaging-Anwendungen entwickelt wurde.
Der HY-DB501 Die Bonder ist ein vollautomatischer Die Bonder, der für hochpräzise optoelektronische und Halbleiter-Gehäuseanwendungen entwickelt wurde.bietet präzisionsgesteuerte Chipbefestigung für optoelektronische Gehäuse, die auf TO-Bauelemente, Fotodioden, Laser, Optokoppler und Mini-LEDs abzielt, mit einer Platzierungsgenauigkeit von ±5 μm und einer Winkelkontrolle innerhalb von ±1°.
HY-DB500 Die Bonder ist ein hochleistungsfähiger, vollautomatischer Die-Bonder, der speziell für optoelektronische Bauelemente und hochpräzise Halbleitergehäuse entwickelt wurde. Dank seiner außergewöhnlichen Stabilität, intelligenten Steuerung und modularen Architektur eignet er sich ideal für die Serienfertigung von TO-Bauelementen, Fotodioden, Lasern, Optokopplern, Mini-LEDs und optoelektronischen Komponenten für Endverbraucher.
