HY-DB812 Dz. B. Ausrüstung anbringenist ein Hochgeschwindigkeits-Die-Bonding-System, das für die Halbleitergehäusefertigung mit mittlerer bis hoher Präzision entwickelt wurde und ICs, QFN/DFN/BGAs, Leistungshalbleiter (IGBT/SiC) und MEMS-Sensoren unterstützt.
Marke :
HYRNUSArtikelnummer :
HY-DB812Bestellung (Mindestbestellmenge) :
1 SetGarantie :
One-Year Warranty and Lifetime MaintenanceZahlung :
T/TLieferzeit :
7-35 DaysProduktursprung :
ChinaHochgeschwindigkeits-Die-Bonding-Systemfür Halbleiter
Produkteinführung
HY-DB812 Die Bonder erreicht einen maximalen Durchsatz von 17.000 UPH mit einer X/Y-Bondinggenauigkeit von ±25 μm (Winkelgenauigkeit:
Anwendungsszenarien
Geeignet für Halbleitergehäuseanwendungen, einschließlich ICs, QFN/DFN/BGAs, Leistungshalbleiter (IGBTs/SiCs) und MEMS-Sensoren.
Besonderheit
Kompatibilität mit großformatigen Wafern: Unterstützt 6", 8" und 12" Wafer und deckt damit gängige fortschrittliche Prozesse sowie Anforderungen an großformatige Verpackungen ab.

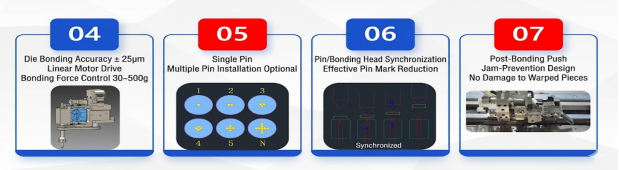

Hochgeschwindigkeits- und hochpräzise Bewegung: Ausgestattet mit einem hochpräzisen Linearmotor für die Materialhandhabung, einem Hochgeschwindigkeits-Dreiachsen-Linearmotor-Die-Bonding-System und einem linearmotorgetriebenen X/Y-Positioniertisch, werden sowohl Geschwindigkeit als auch Wiederholgenauigkeit der Positionierung gewährleistet, um Durchsatz und Ausbeute zu verbessern.

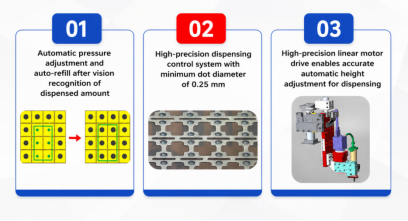

Doppeltes Dosierverfahren: Das integrierte Doppeldosiersystem unterstützt Punkt- und Musterdosierverfahren und ist mit verschiedenen Materialien wie Silber-Epoxidharz, Lötpaste und leitfähigem Klebstoff kompatibel, um unterschiedlichen Verpackungsszenarien gerecht zu werden.
Intelligente Prozessunterstützung: Verfügt über ein vollautomatisches Wafer-Expansionssystem und ein intelligentes Mapping-System für die Wafer-Expansion, schnelle Chip-Defekt-/Positionsidentifizierung und präzise Positionierung, wodurch manuelle Eingriffe reduziert werden.
Inländische Alternative & Zuverlässigkeit: Als Produkt eines nationalen Hightech-Unternehmens wurde es in der Produktionslinie validiert und zeichnet sich durch hohe langfristige Betriebsstabilität, schnelle Lieferung und Reaktionszeiten im Kundendienst aus, wodurch es sich für die Serienfertigung eignet.Technische Spezifikationen
| Parameter | Spezifikation |
| Ladeverfahren | Magazin-/Stapelzuführung |
| Die Bonding-Methode | Linearer Typ |
| Werkzeuggröße | 0,20 mm × 0,20 mm ~ 10 mm × 10 mm (Dicke ≥75 μm) |
| Substrat-/Leadframe-Größe | Länge: 100-300 mm, Breite: 20-105 mm, Dicke: 0,1-1 mm (oder L: 160-300 mm × B: 25-100 mm) |
| Genauigkeit der Die-Bonding-Technik | X/Y: ±25 μm; Winkel: <1 mm ±3°, ≥1 mm ±1° |
| UPH | Max. 17K (variiert je nach Chipgröße, Leadframe-Dichte usw.) |
| Wafergröße | 12 Zoll (kompatibel mit 6/8 Zoll) |
| Drehwinkel des Bondkopfes | ±180° (oder 0~360°) |
| Wafer-Rotationswinkel | 0°~360° |
| Die Bonding Force | 30–550 g |
| Dosierverfahren | Doppelte Abgabe |
| Musterabgabe | Unterstützt |
| DAF (Die Attach Film) | Standard (3-Zonen-Temperatur) |
| Inspektionsfunktionen | Dosierung, Punktgenauigkeit, automatische Positionsanpassung, automatische Dosiergrößenanpassung, Nachhaftungsprüfung usw. |
| Bildverarbeitungssystem | Graustufen: 256 Stufen; Auflösung: 640 × 480 Pixel; Erkennungsgenauigkeit: 0,25 mil |
| Abbildungsfunktion | Unterstützt |
| Datenfunktionen | Datenstatistik und Datenerfassung unterstützt |
| SECS-Kommunikation | Unterstützt |
| Barcode-Scanning & Netzwerk | Optional (auf Kundenwunsch erhältlich) |
| Stromversorgung | 220 V / 50 Hz, Leistung: ca. 1,6 kW |
| Druckluft | ≥0,4 MPa |
| Abmessungen (L×B×H) | 1980 × 1500 × 1600 mm |
| Gewicht | ca. 1900 kg |
Verfahren

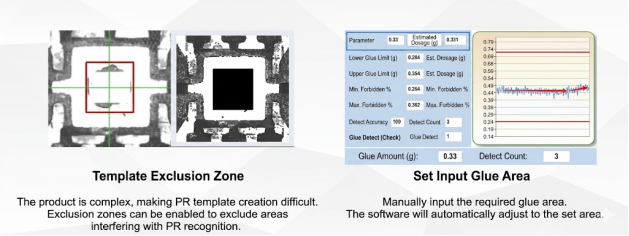

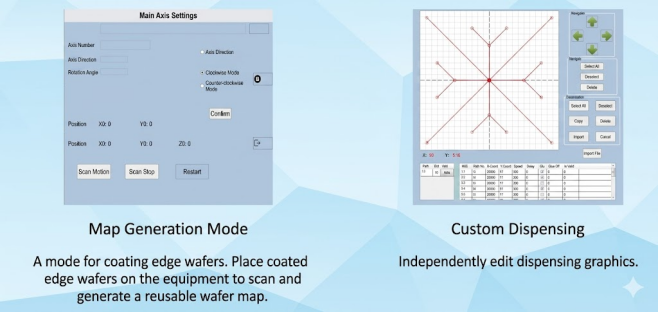

Softwarefunktionen

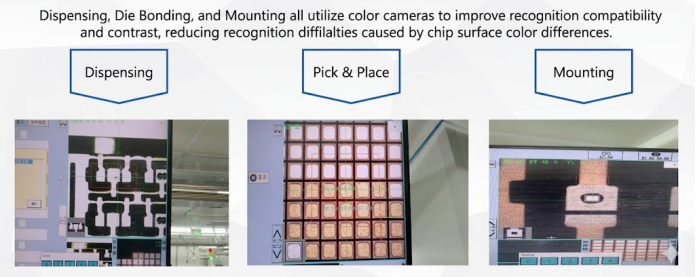

Beim Dosieren, Auswählen der Chips und Platzieren der Chips werden Farbkameras eingesetzt, um die Erkennungskompatibilität und den Kontrast zu verbessern und so Erkennungsschwierigkeiten zu beseitigen, die durch Farbunterschiede auf der Chipoberfläche verursacht werden.
