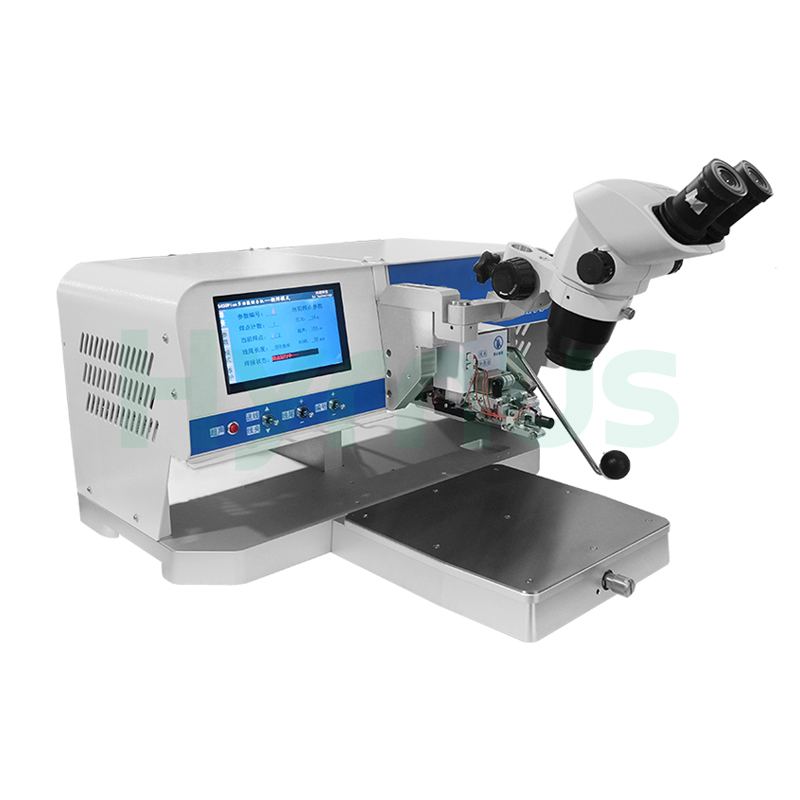

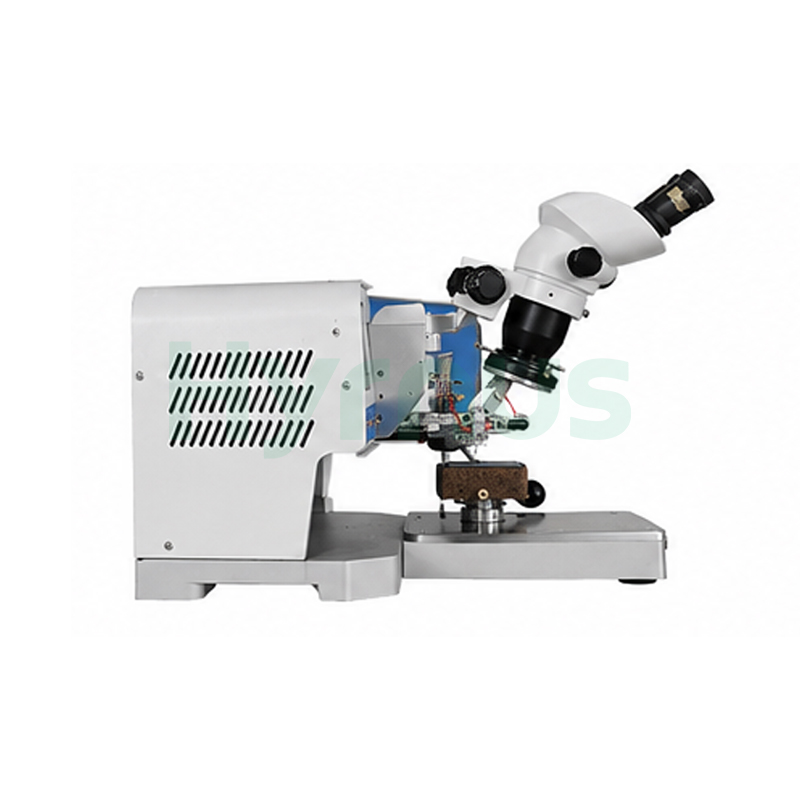

HY-WB350PM / HY-WB350M Golddraht-Keilbondmaschine Es ist für die interne Chip-zu-Pin-Verbindung in Hybridschaltungen, COB-Modulen, MCMs, MEMS, HF-, Mikrowellen-, optoelektronischen und automobilen Elektronikbauteilen konzipiert. Es unterstützt Produkte unter 200 mm und liefert eine stabile Ultraschallleistung für zuverlässige Klebeergebnisse.
Marke :
HYRNUSArtikelnummer :
HY-WB350PM / HY-WB350MBestellung (Mindestbestellmenge) :
1 SetGarantie :
One-Year Warranty and Lifetime MaintenanceZahlung :
T/TLieferzeit :
7-35 DaysProduktursprung :
ChinaGolddraht-Keilbondmaschine COB-Verpackungskeilbonder für Speziallegierungsdrähte
Produkteinführung
HY-WB350PM / HY-WB350MGolddraht-KeilbondmaschineEs ist für die interne Chip-zu-Pin-Verbindung in speziellen Gehäusen für elektronische Bauteile konzipiert. Es eignet sich für Hybridschaltungen, COB-Module, MCMs, MEMS-Bauelemente, HF- und Mikrowellenmodule, optoelektronische Bauelemente, Militärelektronik und Elektronikmodule für die Automobilindustrie.
Die Maschine verarbeitet Bauteile mit Abmessungen unter 200 mm. Durch den Einsatz von Bondwerkzeugen unterschiedlicher Längen lassen sich Kavitätentiefen von 15 mm und 21 mm realisieren. Sie unterstützt zudem das Bonden von Bolzen ohne Führungsstege und zeichnet sich durch eine stabile Ultraschallleistung sowie ein integriertes elektrisches Steuerungssystem aus, was eine gleichbleibende Bondqualität und einen zuverlässigen Betrieb gewährleistet.
Anwendungen
Merkmale
| NEIN. | Besonderheit |
| 1 | Kompatibel mit Hoch- und Niederfrequenzwandlern |
| 2 | Hochpräzises, geschlossenes Druckregelungssystem (Genauigkeit innerhalb von 1 g) |
| 3 | Kann die Funktion „Null-Draht-Anschluss“ (Stud-Anschluss) nutzen. |
| 4 | Ein-Tasten-Umschaltung zwischen hohem und niedrigem Leistungsmodus |
| 5 | Integriertes elektrisches Steuerungssystem |
Technische Hauptspezifikationen
| NO | Abschnitt | Parameter | Spezifikation | Weitere Parameter | |
| 1. | Bond-Chef | Z Reisen | 18 mm | Spulengröße | 1/2 Zoll |
| 2. | XY-Bereich | X: 15 mm, Y: 15 mm | |||
| 3. | Hubtisch | Z Reisen | 0~18 mm | Heiztemperatur | Raumtemperatur ~ 200°C |
| 4. | XY-Bereich | 250 mm × 270 mm | Bedienungsmenü | 7-Zoll-TFT-Touchscreen, chinesisches Menü | |
| 5. | Ultraschallleistung | Digital gesteuert, 1000-fache Unterteilung | Stromversorgung | 220 V ± 10 % bei 50/60 Hz, ≤ 500 W | |
| 6. | Bindungskraft | 1–250 g | Grundfläche (B×T×H) | ≤620 × 640 × 450 mm | |
| 7. | Drahtarten | HY-WB350PM: Golddraht 15~75 μm,,Aluminiumdraht 18~100 μm，Goldband 12,7×50 ~ 25,4×300 μm, Speziallegierungsdraht HY-WB350M: Golddraht 15–75 μm, Platindraht 18–25 μm, Aluminiumdraht 18–100 μm | Gewicht | Brutto: ca. 70 kg; Netto: ca. 45 kg | |
| 8. | Standardkonfiguration | Haupteinheit, 1/2-Zoll-Spule, LED-Beleuchtung, Stereomikroskop, Werkstückhalter, 90°-Drahtvorschubgerät | |||
Nutzungsbedingungen
| No | Artikel | Anforderungen |
| 1. | Parameter | Spezifikation |
| 2. | Umgebungstemperatur (Raumtemperatur) | 15 °C ~ 30 °C |
| 3. | Relative Luftfeuchtigkeit | 30 % ~ 60 % (keine Kondensation) |
| 4. | Vibration | Vibrationen können die Genauigkeit der Geräte beeinträchtigen; halten Sie sich von Vibrationsquellen fern. |
| 5. | Leistungsbedarf | 1. 220 V ± 10 % 2. Leistung ≤ 500 W 3. Frequenz: 50/60 Hz |
| 6. | Erdung | Muss ordnungsgemäß geerdet sein. Beachten Sie die örtlichen Vorschriften bezüglich der Erdungsanforderungen. |
| 7. | Stromspannung | 220 V ± 10 % |
| 8. | Frequenz | 50/60 Hz |
| 9. | Erdung | Muss geerdet sein |
| 10. | Leistung | ≤ 500 W |
| 11. | Schnittstellenspezifikation | 5 A, Einphasen-3-Leiter-System |
