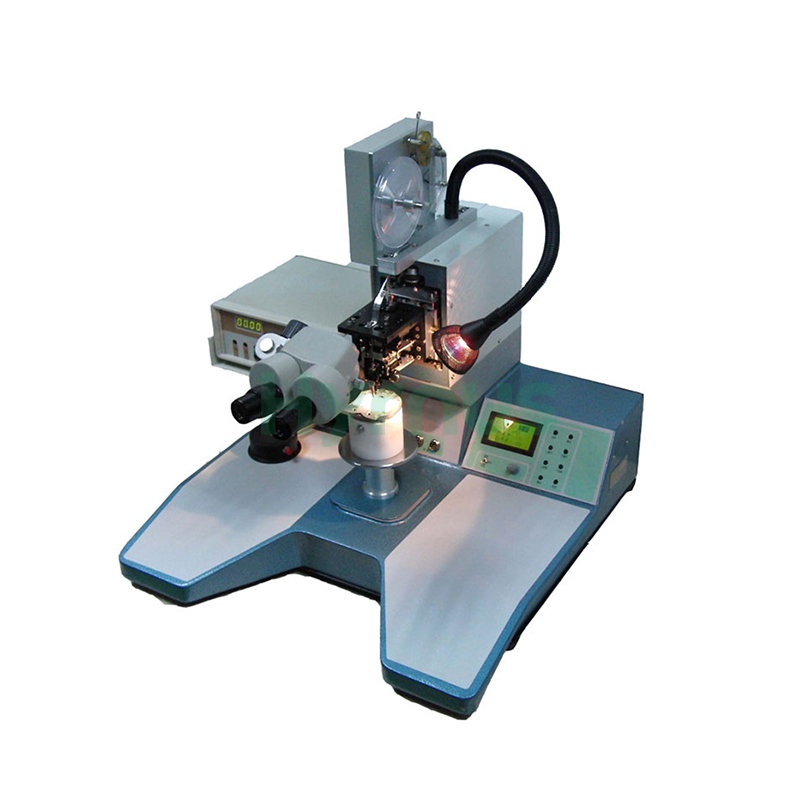

HY-HW3200 Ultraschall Keilbonder für schwere Aluminiumdrähte Es wurde für das interne Drahtbonden von Leistungshalbleiterbauelementen wie MOSFETs, Hochleistungstransistoren, Dioden, Thyristoren und Leistungsmodulen entwickelt. Es zeichnet sich durch präzise Bewegungssteuerung, einstellbare Bondparameter, stabile Ultraschallleistung und die Unterstützung von 1–6 Bondpunkten aus und gewährleistet so eine zuverlässige Bondqualität und einen effizienten Betrieb.
Marke :
HYRNUSArtikelnummer :
HY-HW3200Bestellung (Mindestbestellmenge) :
1 SetGarantie :
One-Year Warranty and Lifetime MaintenanceZahlung :
T/TLieferzeit :
7-35 DaysProduktursprung :
ChinaUltraschall-Keilbonder für dicke Aluminiumdrähte
Produkteinführung
HY-HW3200 UltraschallKeilbonder für schwere Aluminiumdrähte Das Gerät ist für das interne Drahtbonden von Leistungshalbleiterbauelementen wie MOSFETs, Transistoren, Dioden, Thyristoren und Leistungsmodulen konzipiert. Sein präzises Schrittmotorsystem gewährleistet eine genaue und schnelle Bewegung des Bondkopfes, während wichtige Parameter einfach über das LCD-Bedienfeld eingestellt und überwacht werden können.
Dank automatischer Bondkraftregelung, stabiler Ultraschallleistung und Unterstützung von 1–6 Bondpunkten liefert die Maschine zuverlässige Bondqualität und trägt zur Reduzierung des Kontaktwiderstands bei. Die Parameterspeicherung für bis zu vier Drähte optimiert zusätzlich die Einrichtung und die Produktionskonsistenz.
Anwendungen
Merkmale
| NEIN. | Besonderheit | Beschreibung |
| 1 | Präzisionsbewegungssystem | Die Bewegungen des Bondkopfes entlang der Y- und Z-Achse werden durch mikrocontrollergesteuerte Schrittmotoren mit Präzisionsführungsschienen angetrieben, was eine flexible Bewegung, genaue Positionierung und hohe Geschwindigkeit gewährleistet. |
| 2 | Benutzerfreundliche Parametersteuerung | Parameter wie Ultraschallleistung, Zeit, Bondkraft, Schlaufenform, zweiter Bonddraht, Zielhöhe, Spannweite, Schneidkraft und Beleuchtung können einfach über Tasten/Knöpfe am Bedienfeld mit Echtzeit-LCD-Anzeige eingestellt werden. |
| 3 | Stabile und zuverlässige Verbindung | Die Haftkraft wird automatisch gesteuert, und das leistungsstarke Ultraschallsystem gewährleistet eine stabile und zuverlässige Schweißqualität. |
| 4 | Mehrfachbindungsfähigkeit | Unterstützt 1 bis 6 Verbindungspunkte auf derselben Ebene, wodurch der Kontaktwiderstand erheblich reduziert und die Zuverlässigkeit großflächiger Leistungsbauelemente verbessert wird. |
| 5 | Parameterspeicherfunktion | Kann Parameter wie Spannweite, Schleifenform und Zielpositionen für bis zu vier Drähte speichern und so die Betriebseffizienz effektiv verbessern. |
Technische Hauptspezifikationen
| Artikel | Spezifikation |
| Stromversorgung | 220 V Wechselstrom±10 %, 50 Hz, mit zuverlässiger Erdung |
| Bondbarer Aluminiumdraht Durchmesser | 250～500μm (10～20 Mio.) |
| Breite des klebbaren Aluminiumbandes | 1 mm, 1,5 mm, 2 mm (40 mil, 60 mil, 80 mil) |
| Ultraschallleistung | 0～24W |
| Gemeinsame Zeit | 10～500 ms |
| Bindungskraft | 250～3000 g |
| Maximale automatische Spanne von der 1. zur 2. Bindung | 0～18 mm |
| Anzahl der durchgehenden Verbindungspunkte pro Draht | 2～12 |
| Anzahl der zusammenhängenden Bindungspunkte in derselben Ebene | 1～6 |
| Anzahl der Drähte mit zyklischer Verbindung bei unterschiedlichen Höhen und Spannweiten | 1～4 |
| Mikroskop | 15×30× |
| Beleuchtungslampe | Helligkeit einstellbar |
| Arbeitsbereich der Bühnenbewegung | ￠25 mm |
| Gesamtabmessungen | 620×610×620 mm |
| Gewicht | ca. 50 kg |

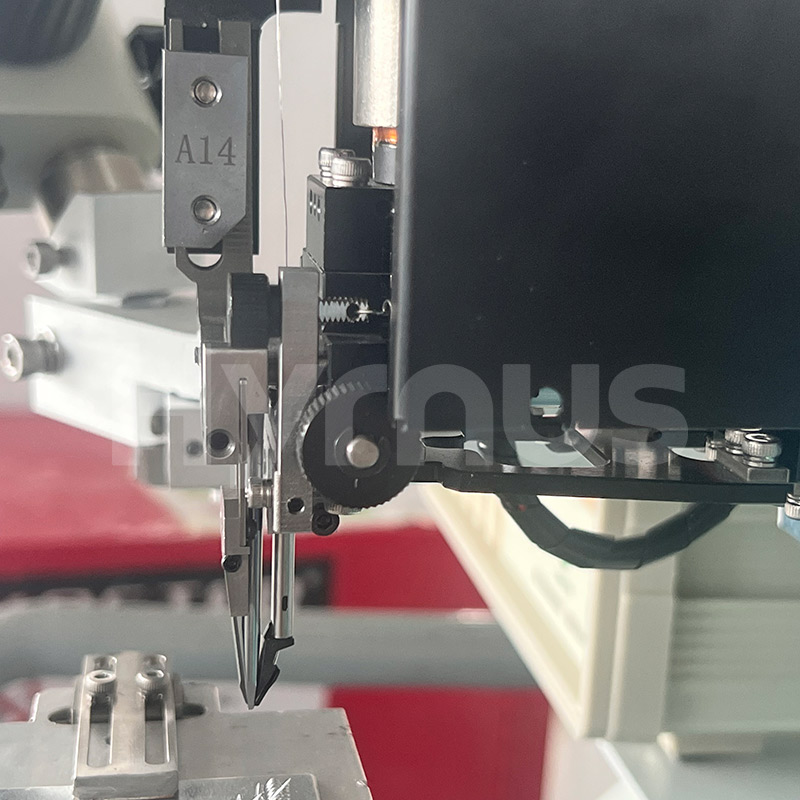

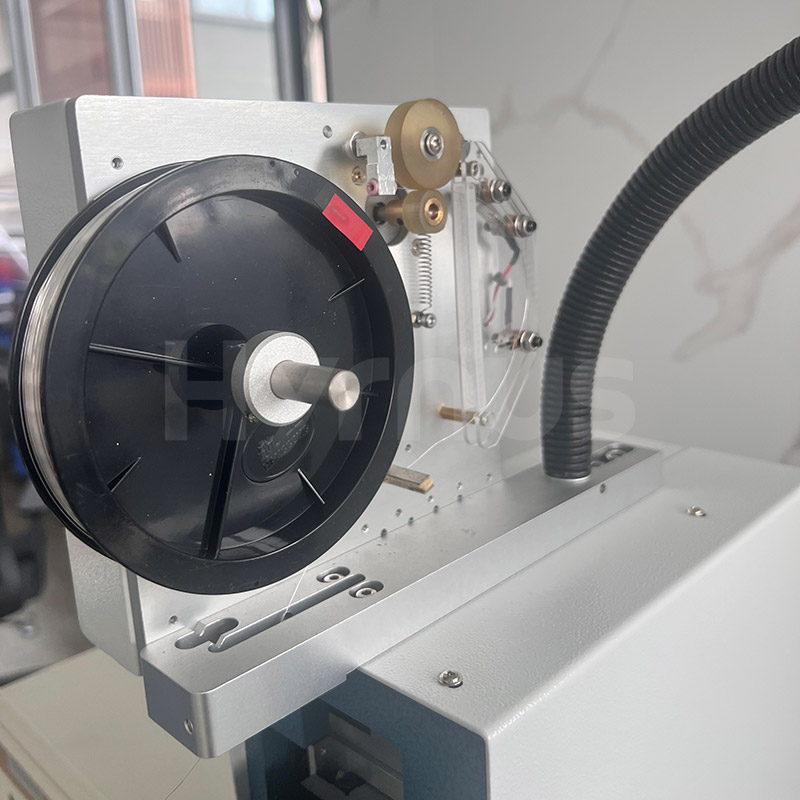

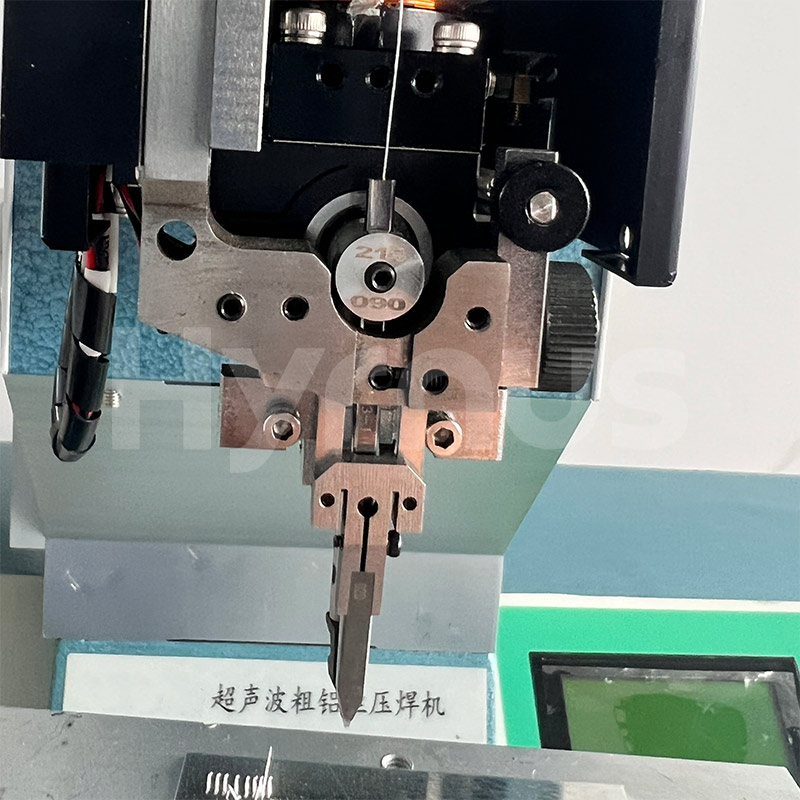

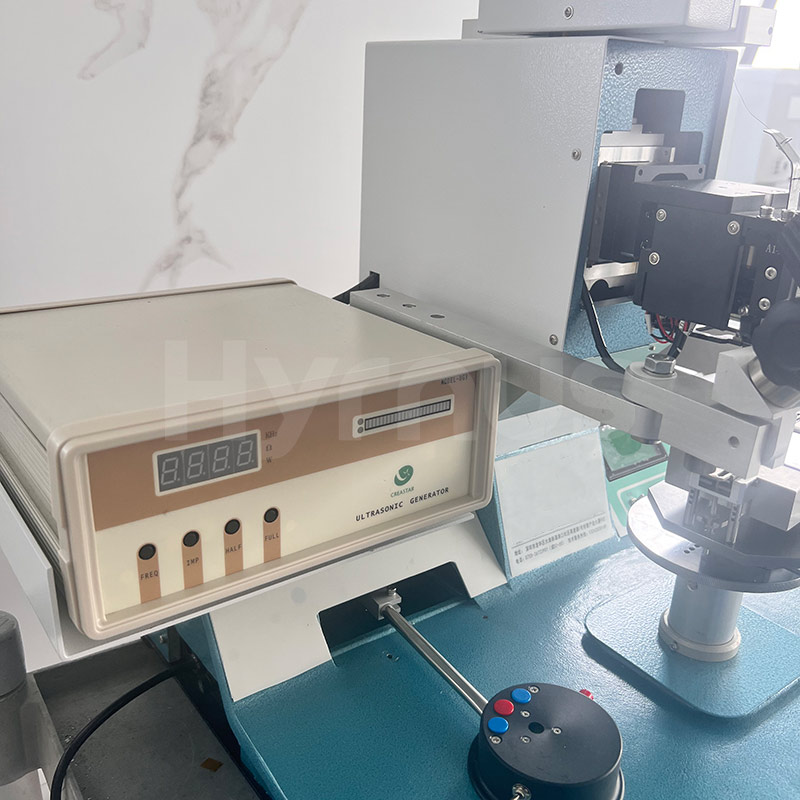

Produktdetails
