Ultraschall-Drahtbonden von Aluminium für die Batteriekabelverbindung

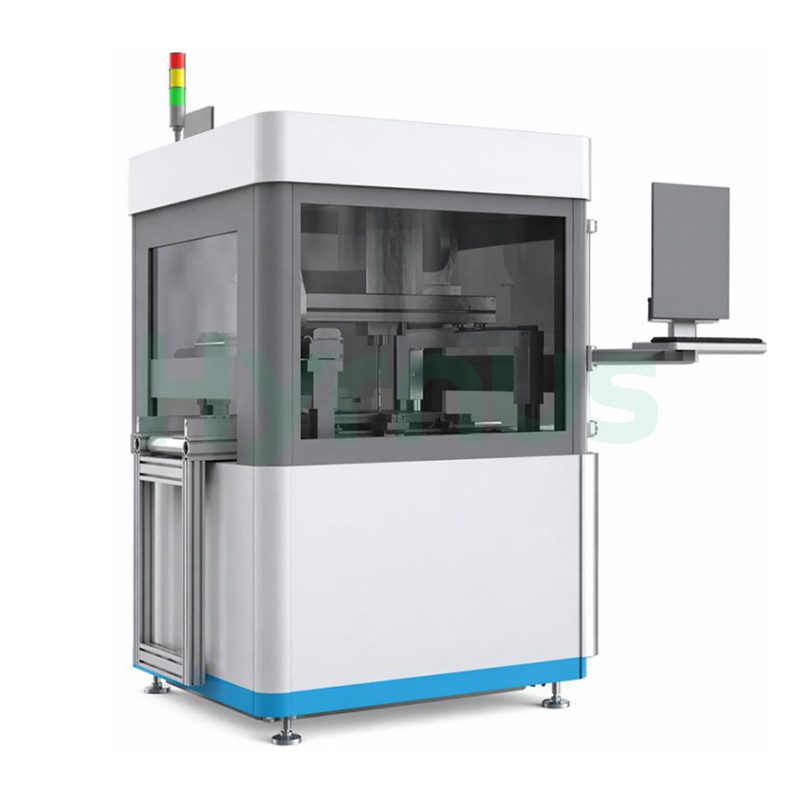

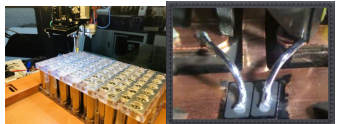

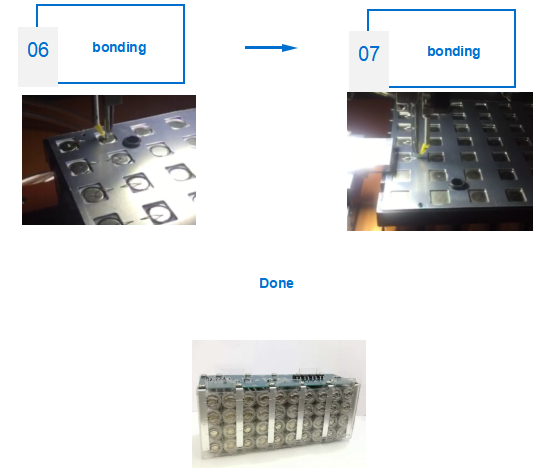

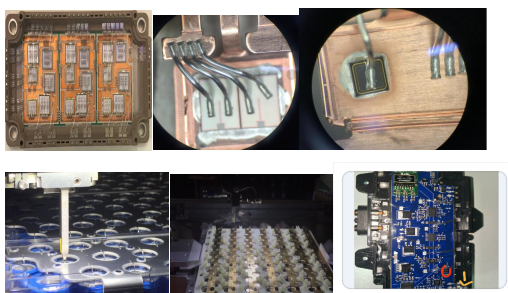

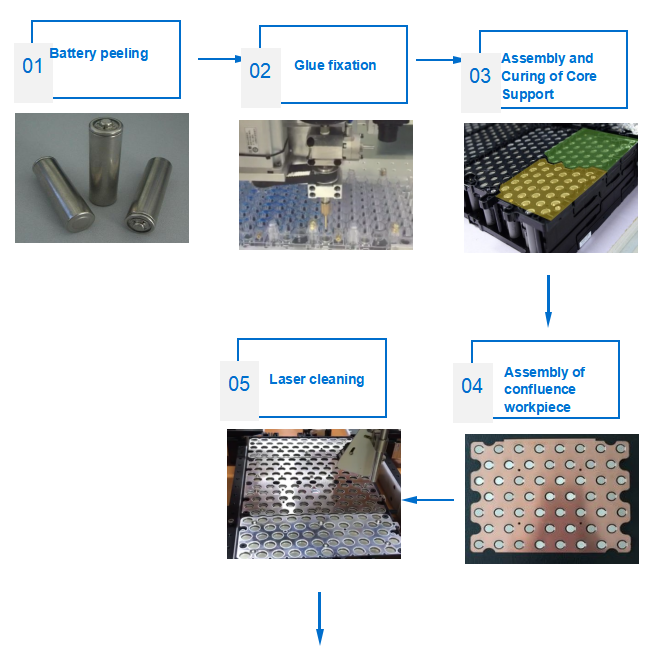

HY-BW830 Hschweres DrahtbondenDie Anlage verfügt über einen automatischen Zuführ- und Transfermechanismus, der die Module in den Schweißbereich transportiert. Dort führt der Schweißkopf das Ultraschallschweißen gemäß den voreingestellten Parametern und Positionen durch. Der effektive Hub des Schweißbereichs beträgt 400 mm (X) × 800 mm (Y), der Z-Achsen-Verfahrweg 60 mm mit einer Auflösung von 1,25 μm und die Drehachse ±220° mit einer Auflösung von 0,08°. Der Dickdraht-Schweißkopf ist drehbar und mit einem Standard-Frontschneider ausgestattet. Er verwendet einen 60-kHz-Wandler (andere Frequenzen auf Anfrage) und ermöglicht einen Schweißdruck von 50–1500 g. Das Drahtvorschubsystem ist motorisch gesteuert und verfügt über einen optischen Encoder. Es unterstützt eine maximale Lichtbogenhöhe von 40 mm, eine minimale Drahtlängenerkennung von 2 mm und Spulengrößen von 50–120 mm Außendurchmesser, 22–45 mm Breite und 10–11 mm Innendurchmesser. Ausgestattet mit einem XK-Bilderkennungssystem und einem 17-Zoll-Farbflachdisplay, arbeitet die Maschine mit 220 V Wechselstrom, 50/60 Hz bei einer Leistungsaufnahme von 3000 W, benötigt Druckluft von 0,5 MPa und misst 1300 × 1300 × 1650 mm bei einem Nettogewicht von 500 kg.

Spezifikationen

Parameter	Spezifikation
Schweißbereich	400 mm (X-Richtung) × 800 mm (Y-Richtung) effektiver Hub (Standard)
Z-Achse	Maximaler Verfahrweg: 60 mm, Auflösung: 1,25 μm
Drehachse	±220°, Auflösung: 0,08°
Leistungsbedarf	220 V Wechselstrom, 50/60 Hz
Stromverbrauch	3000 W
Druckluft	0,5 bitte
Anzeige	17-Zoll-Farb-Flachdisplay
Arbeitsflächenhöhe	1150 mm über dem Boden
Grundfläche (L×B×H)	1300 mm × 1300 mm × 1650 mm (ohne Warnleuchte)
Nettogewicht	500 kg
Schweißkopf für dicke Drähte	Drehbarer Typ, Standard-Frontschneider
Wandler	Standardmäßig 60 kHz; andere Frequenzen auf Anfrage erhältlich
Schweißdruck	50 – 1500 g
Drahtzuführungssystem	Motorgesteuerter Drahtvorschub mit optischem Encoder
Leckageerkennung	Linienerkennung
Maximale Bogenhöhe	40 mm
Erkennung der minimalen Drahtlänge	2 mm Drahtzufuhr
Spulengröße	Außendurchmesser: 50–120 mm; Breite: 22–45 mm; Innendurchmesser: 10–11 mm
Bilderkennung / Optik / Beleuchtung
Bildverarbeitungssystem	XK-Bilderkennungssystem

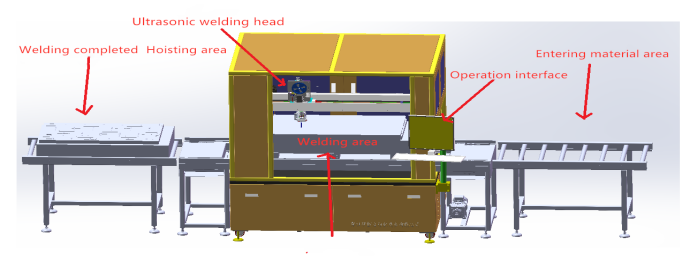

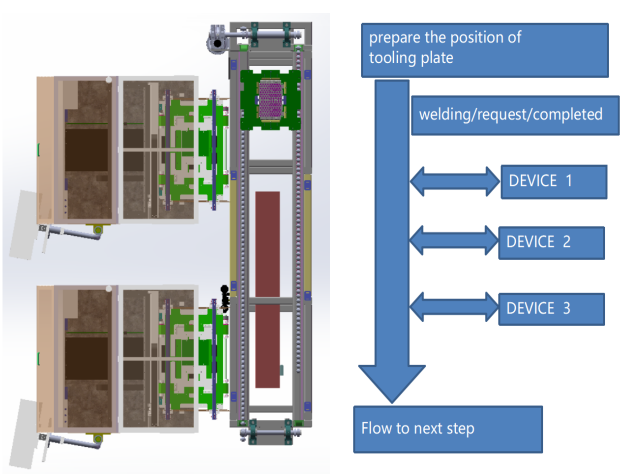

Struktur

Nutzungsbedingungen

Temperatur:Unter 28 °C

Luftfeuchtigkeit:30 % – 70 %

Reinraum:Klasse 10.000 oder besser

Stromspannung:220 V für alle Geräte außer dem Vakuum-Reflow-Ofen (380 V)
