Präzisions-Halbleiterdraht-Rebondmaschine für Leiterplatten-Rebonding

Produkteinführung

HY-RW4000Präzisions-Draht-Rebondmaschinedürfen Wiederverklebungeine breite Palette von Leiterplatten, darunter einseitige Leiterplatten, Mehrlagenleiterplatten, Außenlagenleiterplatten, Innenlagenleiterplatten, starre Substrate (wie Glasfaser- und Aluminiumsubstrate) und flexible Substrate, mit WiederverklebungDie Geräte decken alle Linienbreiten ab. Sie sind einfach zu bedienen, gewährleisten zuverlässige Lötergebnisse und sind benutzerfreundlich. Mit entsprechender Schulung können auch ungelernte Mitarbeiter die Bedienung in der Regel schnell erlernen. WiederverklebungDie Methode innerhalb von 2 Stunden erlernen und die Durchführung beherrschen WiederverklebungAufgaben innerhalb von 2 Wochen. WiederverklebungDie Schaltkreise behalten ihre hervorragende elektrische Leistung und überstehen den Platinenschleifprozess unbeschadet.

Die Leiterplatte WiederverklebungDie Geräte führen Präzisionsschaltungen durch Wiederverklebung Die Vorgänge werden unter direkter Sichtkontrolle über einen Bildschirm durchgeführt. Das Löten erfolgt durch Einstellen von drei Parametern: Lötkraft (Kraft), Ausgangsimpulsamplitude (Spannung) und Impulsdauer (Millisekunden).

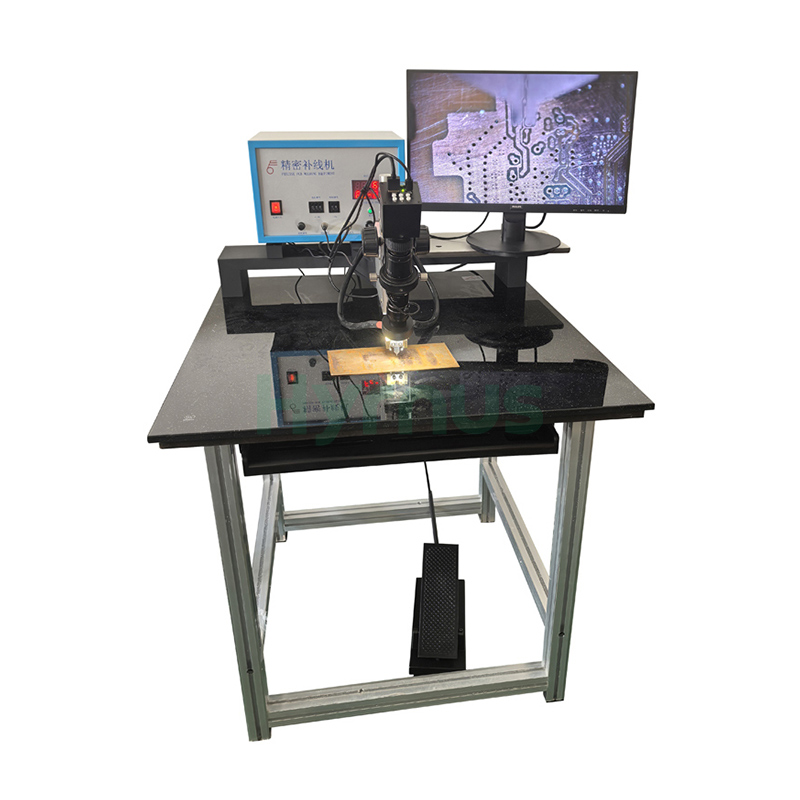

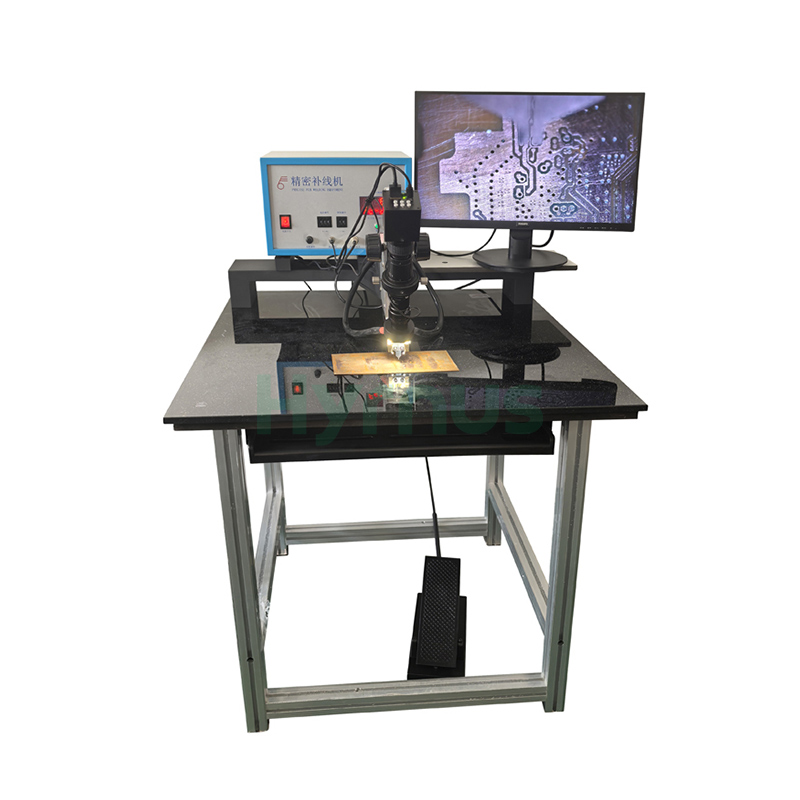

Die Leiterplatte Wiederverklebung Die Ausrüstung besteht aus vier Komponenten:

Komponente	Kernfunktion	Wichtige Parameter / Konfiguration
Haupteinheit	Liefert Schweißstrom	Spannungsbereich: 0,01–1,99 V, Auflösung: 0,01 V; Zeitbereich: 1–19 ms, Auflösung: 1 ms

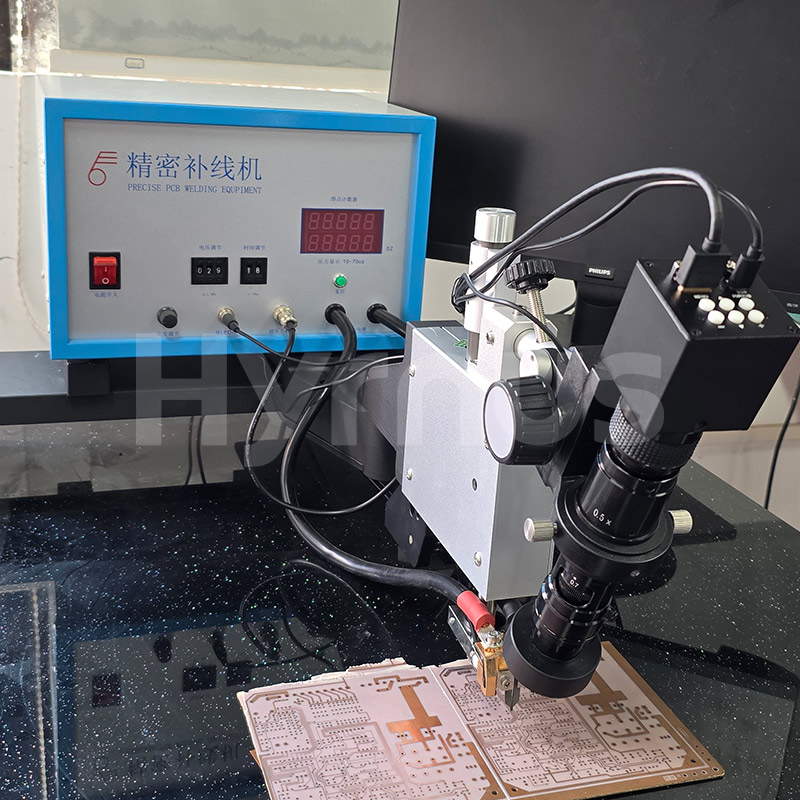

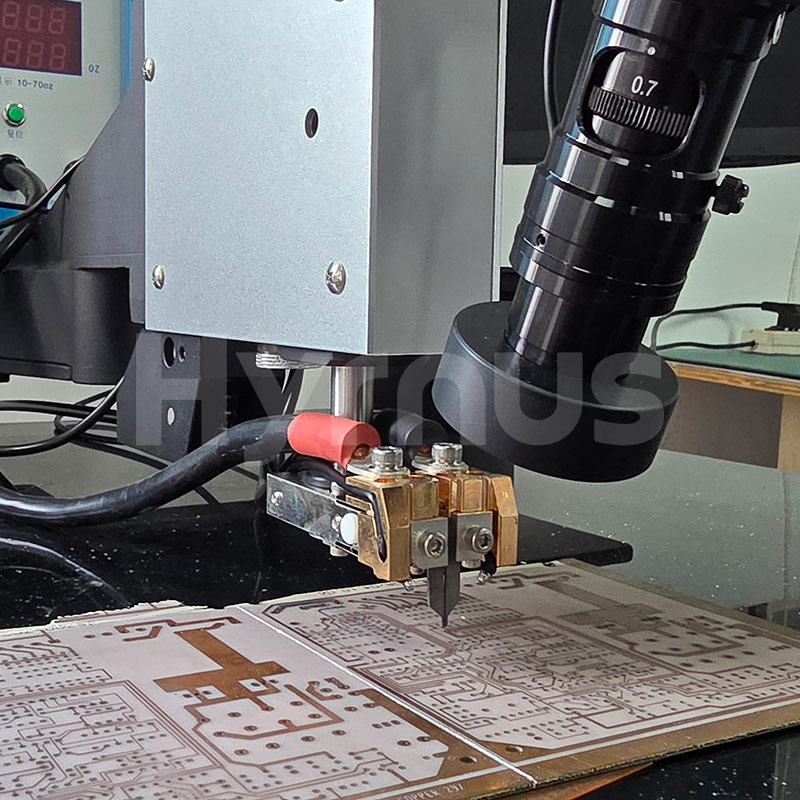

Schweißkopf	Sorgt für Schweißdruck	Druckbereich: 1–70 oz. Die Energieabgabe erfolgt über einen voreingestellten Druck; der Schweißvorgang wird über ein Fußpedal gesteuert.
Optisches System	Vergrößerte Ansicht für präzises Schweißen	Beinhaltet Einkanalmikroskop, Stativ, Lichtquelle, Kamera, Monitor usw.
Werkbank & Ständer	Unterstützt die gesamte Ausrüstung	Besteht aus Arbeitstisch und Schweißkopf-Stützrahmen

Technischer Parameter

Artikel	Details
Stromversorgung	220 V Wechselstrom, 50 Hz, 300 VA
Maximaler Ausgangsstrom	350 A
Impulsspannung	0,01–1,99 V
Impulsdauer	1–19 ms
Schweißfrequenz	180 Zyklen/min
Eingangsleistung	110 V/220 V ±5 %, 50/60 Hz
Schweißspannung	Gleichstrom 0,01–1,99 V
Schweißzeit	0–19 ms
Schweißdruck	10–70 oz
Maximale Schweißleistung	500 VA
Schweißkopfhub	5–10 mm
Größe der Arbeitsfläche (gehärtetes Glas)	Standard	750 × 800 mm
	Optional	950 × 800 mm
	Maximale Arbeitsgröße	700 mm
Wiederverklebung Rendite	95 %–98 % (variiert je nach Herstellervorgaben)



*Monokularmikroskop mit kontinuierlichem Zoom

*LED-Beleuchtung für Mikroskop

*CCD-Kamera: 2 Megapixel (1920×1080), 60 Hz

*22-Zoll-LCD-Monitor
