Die HY-LD512 Die Bonder-Anlage ist ein vollautomatischer Die Bonder, der speziell für das Bonden und Verpacken von IC-Dies entwickelt wurde.
Marke :
HYRNUSArtikelnummer :
HY-LD512Bestellung (Mindestbestellmenge) :
1 SetGarantie :
One-Year Warranty and Lifetime MaintenanceZahlung :
T/TLieferzeit :
7-35 DaysProduktursprung :
ChinaVollautomatischer Die Bonder für IC-Verpackungg
Produkteinführung
Der HY-LD512 Die Bonder unterstützt die Waferverarbeitung von 12-Zoll- und 8-Zoll-Wafern und ist mit hochdichten Leadframes verschiedener Größen für Montageanwendungen kompatibel, einschließlich QFN-, SOP- und anderer Gehäuse.
Hardware-System
Innovativer Aufnahmemechanismus
Branchenführende Lösung für Ansprechgeschwindigkeit
Optimierte Struktur mit überlegener Genauigkeit
Genauigkeit bis zu 20 μm im Hochgeschwindigkeitsbetrieb
Höchstgeschwindigkeit bis zu 14 km/h
Multifunktionales Design für branchenübergreifende AnwendungenBildverarbeitungssystem
Unterstützt mehrere Konfigurationsoptionen
Kompatibel mit verschiedenen Produktgrößen: 1,0 × 1,0–3,5 × 3,5 mm
Selbstentwickelter Algorithmus zur visuellen ErkennungAusstattungsmerkmale
Verfügt über ein unabhängiges Dosiersteuerungssystem für eine präzisere Klebstoffmengenregulierung; ausgestattet mit 2 Arten von Dosierdüsen (kompatible Chipgröße: 0,5–5 mm)
Hochpräziser, linear angetriebener Die-Bonding-Kopf; Drehmomentring mit Schwingspule für genaue Die-Bonding-Druckregelung
Hochpräzise Chip-Suchplattform; servomotorgetriebenes Chip-Winkelkorrektursystem mit automatischem Wafer-Expansionssystem (12 Zoll)
Vakuum-Matrizenfehlerkennung; mit Qualitätsprüfungsfunktionen vor und nach dem Kleben
Industrie-PCs steuern den Betrieb von Anlagen und vereinfachen so die Bedienung von Automatisierungsanlagen.
Ausgestattet mit Wafer-Mapping-Funktion
Bondkopf mit 360°-Drehfunktion
Kombiniertes Auswerfersystem mit einem und mehreren Stiften
ESD-Schutzbuchse (für den Anschluss eines Armbands) am Gerät
Eine 220-V-Steckdose mit Kindersicherung am Gerät (zum Anschluss anderer elektrischer Geräte).
Eingebauter IonisatorlüfterWichtigste technische Spezifikationen
| Spezifikationen der HY-LD512-Serie | |
| Systemfunktion | |
| Wafer-Kompatibilität | 8" / 12"-Wafer |
| Durchsatz (UPH) | Max. 230 MS (abhängig von der Chipgröße und dem Leadframe-Träger) / 14.000 UPH |
| Genauigkeit der Werkzeugbefestigung | ±20 µm |
| Genauigkeit der Werkzeugrotation | Chipgröße ≥ 1 mm: ±1°Chipgröße < 1 mm: ±3° |
| Unterstützte Prozesse | FOWLP, Die Bonding, Clip Bonding |
| Gerätekonfiguration | |
| Chipgrößenbereich | 0,25 × 0,25 mm – 10 × 10 mm |
| Maximale Wafergröße | 12" |
| Maximale Waferwinkelkorrektur | ±180° |
| Auflösung | 1 µm |
| Lead Frame Carrier | |
| Leadframe-Länge | 110 mm – 300 mm |
| Lead-Frame-Breite | 30 mm – 100 mm |
| Leadframe-Dicke | 0,12 mm – 0,76 mm |
| Bilderkennungssystem | |
| Graustufen | 256 Graustufen |
| Auflösung | 656 × 492 Pixel |
| Erkennungsgenauigkeit | ±0,025 Mil @ 50 Mil Beobachtungsbereich |
| Elektrische Parameter | |
| Spannung / Frequenz | 220 V Wechselstrom ±5 % / 50 Hz |
| Nennleistung | 2500 W |
| Druckluftbedarf | 0,5 MPa (min.) |
| Luftverbrauch | 40 l/min |
| Mechanische Abmessungen | |
| Abmessungen (L × W × H) | L 2300 × W 1400 × Höhe 1550 mm |
| Gewicht | 2000 kg |

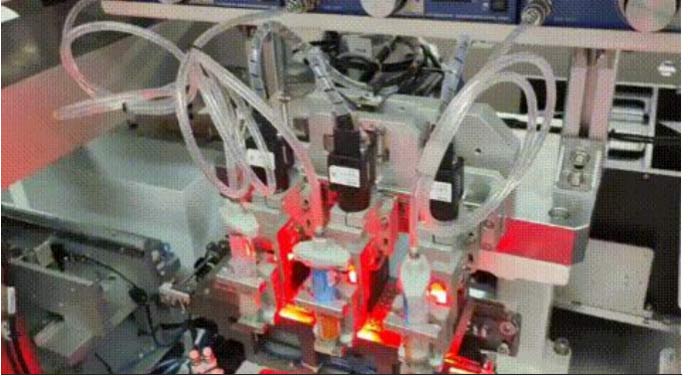

Anwendungsfälle von Kunden（Die Bonder-Operation）
