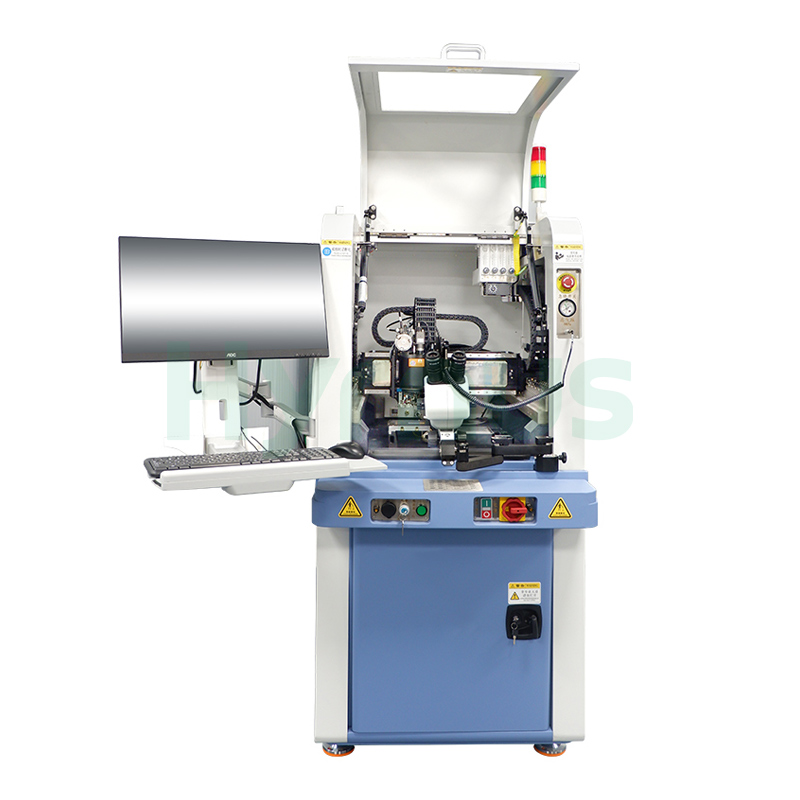

ChinaVollautomatische Keildrahtbondmaschine für tiefe Zugänge, Aluminium-Keilbondmaschine
Produkteinführung
Der HY-WB900 Deep AccessKeildrahtbonder Es eignet sich für die interne Pin-Verbindung von Chips bei der Herstellung spezieller elektronischer Bauteile und ist eine der wichtigsten Anlagenkomponenten in der Elektronikkomponentenverpackung. Es wird hauptsächlich in Hybridschaltungen und COB-Bauteilen eingesetzt.Module, MCMs, MEMS-Bauelemente, HF-Bauelemente/Module, optoelektronische Bauelemente, Mikrowellenbauelemente, militärische Bauelemente, High-End-optoelektronische Bauelemente, Kfz-Elektronikmodule und andere elektronische Komponenten.
Merkmale
| NEIN. | Besonderheit |
| 1 | Automatische Echtzeit-Überwachung der Schweißverformung mit direkter Rückmeldung zum Schweißstatus |
| 2 | Echtzeit-Ultraschallenergieüberwachung mit Rückkopplungssteuerung für die Schweißenergie |
| 3 | Regelfähigkeit für Schleifen mit konstanter Länge und konstanter Höhe |
| 4 | Steuermechanismus für das Ende des piezoelektrischen Motors, der die Gleichmäßigkeit des Endes gewährleistet |
| 5 | Kompatibilität mit 19-mm- und 25-mm-Kapillaren |
| 6 | Hilfswerkzeug zur Wartung hochauflösender Bondkopfbilder |
Technische Spezifikationen
| NEIN. | Parameter | Spezifikation |
| 1. | Bindungsgenauigkeit | ±3 μm @ 3σ |
| 2. | Bindungskraft | 0–220 g |
| 3. | Bindungsbereich | X: 305 mm, Y: 457 mm |
| 4. | Kapillarlänge | 19 mm, 25 mm |
| 5. | Z-Verfahrbereich | 40 mm |
| 6. | Drahtarten | Golddraht (18~75 μm), Aluminiumdraht (18~75 μm) |
| 7. | P-Rotationsbereich | ±220° |
| 8. | Bindungsgeschwindigkeit | ≥ 4 Drähte/s |
| 9. | Regelkreis | Vollständig programmierbar |
| 10. | Spulengröße | 2 Zoll |
| 11. | Ultraschallbereich | Regelgenauigkeit 0~4 W, stufenweise flexible Anwendungsmöglichkeiten |
| 12. | Werkstücktemperaturbereich | Raumtemperatur ~ 250°C |
| 13. | Hohlraumtiefenbereich | Max. 16 mm |
| 14. | Betriebssystem | Windows 10 |
Nutzungsbedingungen
| No | Artikel | Anforderungen |
| 1. | Grundfläche (B×T×H) | ≤1000 × 1500 × 1700 mm (ohne Monitorfläche) |
| 2. | Gerätegewicht | ca. 1200 kg |
| 3. | Umgebungstemperatur | Normale Raumtemperatur (20 °C ~ 26 °C); der Betrieb bei hohen Temperaturen beeinträchtigt die Lebensdauer des Geräts. |
| 4. | Druckluftbedarf | 0,4~0,8 MPa, Durchflussrate >150 L/min (Trockenbehandlung, Staubentfernung, Öl-Wasser-Trennung) |
| Restölgehalt: 0,01 ppm; Filtration: Partikel >0,01 μm; Niedrigste Taupunkttemperatur: -20 °C | ||
| 5. | Umgebungsfeuchtigkeit | ≤60% relative Luftfeuchtigkeit |
| 6. | Umgebungsschwingungen | Vibrationen können die Genauigkeit der Geräte beeinträchtigen; halten Sie sich von Vibrationsquellen fern. |
| 7. | Erdung | Muss ordnungsgemäß geerdet sein. Beachten Sie die örtlichen Vorschriften bezüglich der Erdungsanforderungen. |
| 8. | Andere | - Stellen Sie sicher, dass sich die Stromversorgung in der Nähe der Maschine befindet. |
| Nach der Installation vor Ort ist eine präzise Nivellierung mit einem Nivellierinstrument erforderlich. | ||
| - Verwenden Sie die Maschine nicht in Umgebungen mit starkem Lärm, Vibrationen, hoher Hitze oder Ölverschmutzung. | ||
| - Vermeiden Sie die Installation der Maschine in der Nähe von Lüftern, Lüftungsöffnungen oder Ölquellen. | ||
| 9. | Stromspannung | 220 V ± 10 % |
| 10. | Frequenz | 50/60 Hz |
| 11. | Erdung | Muss geerdet sein |
| 12. | Leistung | ≤ 500 W |
| 13. | Schnittstellenspezifikation | 5 A, Einphasen-3-Leiter-System |
Produktdetails
