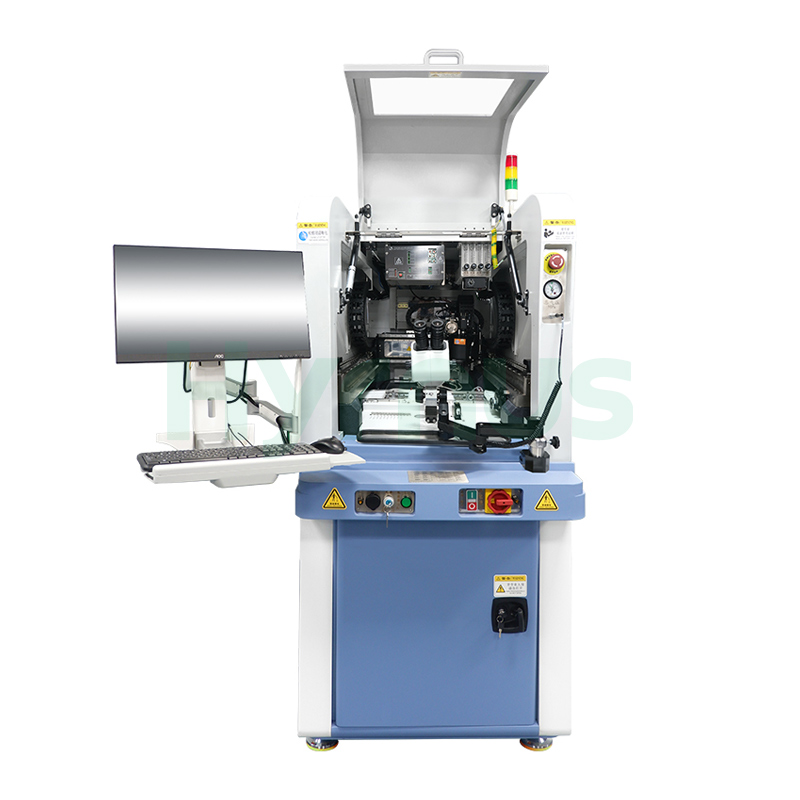

Der HY-WB800 Vollautomat Tiefenzugangs-Drahtbonder Es wurde für die interne Chipverbindung in modernen Elektronikgehäusen entwickelt. Es findet breite Anwendung in Hybridschaltungen, MCMs, MEMS, HF-, Mikrowellen-, optoelektronischen und Automobilmodulen. Es zeichnet sich durch Echtzeit-Bonding und Ultraschallüberwachung, präzise Regelkreissteuerung, ein EFO-System und eine hochstabile Drahtzufuhr für zuverlässige High-End-Anwendungen aus.
Marke :
HYRNUSArtikelnummer :
HY-WB800Bestellung (Mindestbestellmenge) :
1 SetGarantie :
One-Year Warranty and Lifetime MaintenanceZahlung :
T/TLieferzeit :
7-35 DaysProduktursprung :
ChinaMEMS-Tiefzugangs-Drahtbondgerät BBOS-Drahtbondanlage
Produkteinführung
Der HY-WB800 VollautomatTiefenzug-Drahtbonder Es eignet sich für die interne Pin-Verbindung von Chips bei der Herstellung spezieller elektronischer Bauteile und ist eine Schlüsselkomponente in der Elektronikkomponenten-Gehäusefertigung. Es findet hauptsächlich Anwendung in Hybridschaltungen, COB-Modulen, MCMs, MEMS-Bauelementen, HF-Bauelementen/-Modulen, optoelektronischen Bauelementen, Mikrowellenbauelementen, militärischen Geräten, High-End-optoelektronischen Bauelementen, Automobilelektronikmodulen und anderen elektronischen Bauteilen.
Merkmale
| NEIN. | Besonderheit |
| 1 | Echtzeit-BMS-Lötstellenprüfung (Verbindungsqualität) |
| 2 | Echtzeit-Ultraschallenergieüberwachung mit Rückkopplungssteuerung für die Schweißenergie |
| 3 | Bogensteuerung mit fester Länge und fester Höhe |
| 4 | Steuermechanismus für das Ende des piezoelektrischen Motors, der die Gleichmäßigkeit des Endes gewährleistet |
| 5 | Kompatibilität mit 16-mm- und 19-mm-Kapillaren |
| 6 | Hilfswerkzeug zur Wartung hochauflösender Bondkopfbilder |
| 7 | Kann die Funktion „Null-Draht-Anschluss“ (Stud-Anschluss) nutzen. |
| 8 | Ausgestattet mit einer elektronischen Flammenabschalteinrichtung (EFO) mit negativer Hochspannung. |
| 9 | Unterstützt aktive Drahtzufuhr mit Drahtklemme |
Technische Spezifikationen
| NEIN. | Parameter | Spezifikation |
| 1. | Bindungsgenauigkeit | ±3 μm @ 3σ |
| 2. | Bindungskraft | 0–220 g |
| 3. | Bindungsbereich | X: 305 mm, Y: 457 mm |
| 4. | Kapillarlänge | 16 mm, 19 mm |
| 5. | Z-Verfahrbereich | 40 mm |
| 6. | Drahtarten | Golddraht (18~75 μm) |
| 7. | P-Rotationsbereich | 0~180° |
| 8. | Bindungsgeschwindigkeit | ≥ 4 Drähte/s |
| 9. | Regelkreis | Vollständig programmierbar |
| 10. | Spulengröße | 2 Zoll |
| 11. | Ultraschallbereich | Regelgenauigkeit 0~4 W, stufenweise flexible Anwendungsmöglichkeiten |
| 12. | Werkstücktemperaturbereich | Raumtemperatur ~ 250°C |
| 13. | Hohlraumtiefenbereich | Max. 12 mm |
| 14. | Betriebssystem | Windows 10 |
Nutzungsbedingungen
| No | Artikel | Anforderungen |
| 1. | Grundfläche (B×T×H) | ≤1000 × 1500 × 1700 mm (ohne Monitorfläche) |
| 2. | Gerätegewicht | ca. 1200 kg |
| 3. | Umgebungstemperatur | Normale Raumtemperatur (20 °C ~ 26 °C); der Betrieb bei hohen Temperaturen beeinträchtigt die Lebensdauer des Geräts. |
| 4. | Druckluftbedarf | 0,4~0,8 MPa, Durchflussrate >150 L/min (Trockenbehandlung, Staubentfernung, Öl-Wasser-Trennung) |
| Restölgehalt: 0,01 ppm; Filtration: Partikel >0,01 μm; Niedrigste Taupunkttemperatur: -20 °C | ||
| 5. | Umgebungsfeuchtigkeit | ≤60% relative Luftfeuchtigkeit |
| 6. | Umgebungsschwingungen | Vibrationen können die Genauigkeit der Geräte beeinträchtigen; halten Sie sich von Vibrationsquellen fern. |
| 7. | Erdung | Muss ordnungsgemäß geerdet sein. Beachten Sie die örtlichen Vorschriften bezüglich der Erdungsanforderungen. |
| 8. | Andere | - Stellen Sie sicher, dass sich die Stromversorgung in der Nähe der Maschine befindet. |
| Nach der Installation vor Ort ist eine präzise Nivellierung mit einem Nivellierinstrument erforderlich. | ||
| - Verwenden Sie die Maschine nicht in Umgebungen mit starkem Lärm, Vibrationen, hoher Hitze oder Ölverschmutzung. | ||
| - Vermeiden Sie die Installation der Maschine in der Nähe von Lüftern, Lüftungsöffnungen oder Ölquellen. | ||
| 9. | Stromspannung | 220 V ± 10 % |
| 10. | Frequenz | 50/60 Hz |
| 11. | Erdung | Muss geerdet sein |
| 12. | Leistung | ≤ 500 W |
| 13. | Schnittstellenspezifikation | 5 A, Einphasen-3-Leiter-System |
Produktdetails
