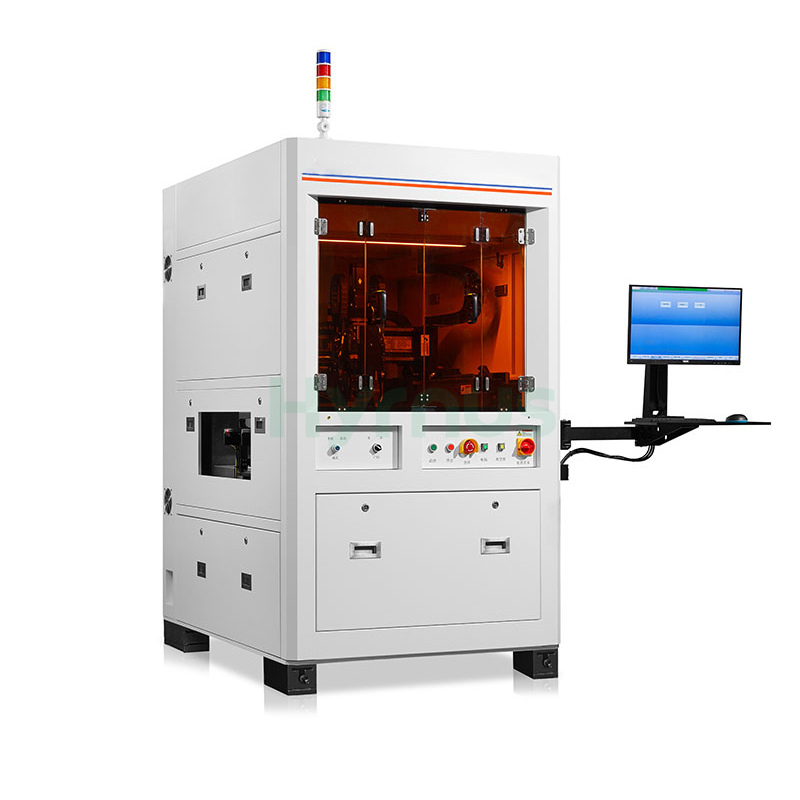

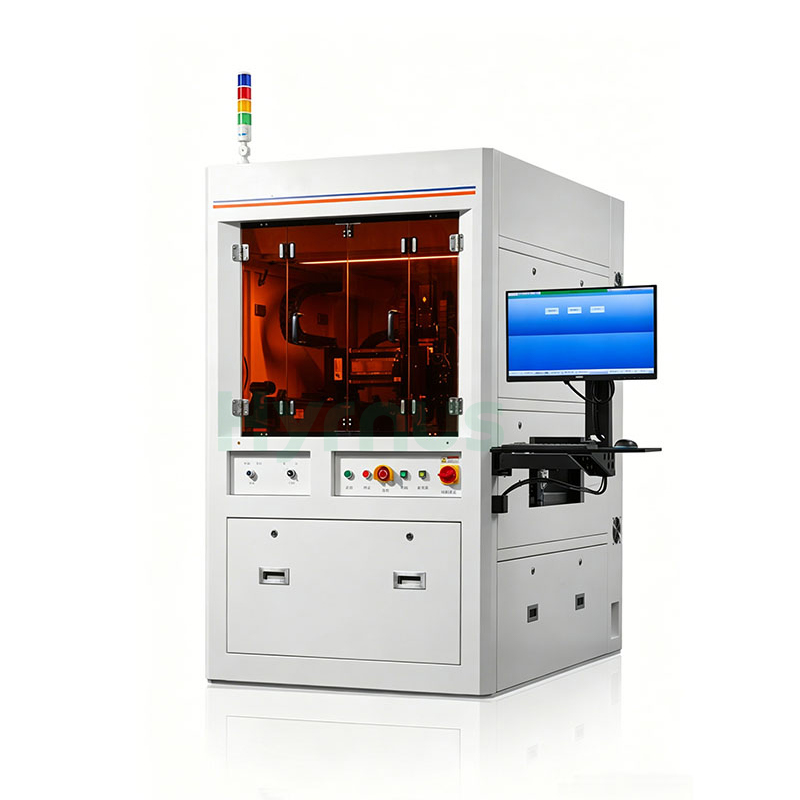

Die HY-UTB600 ist eine hochpräzise, automatische Ultraschallschweißanlage, die speziell für Leistungshalbleiter, Kupfersubstrate, Anschlusskabelbäume und Stromschienen entwickelt wurde. Sie findet breite Anwendung beim Schweißen von Metallanschlüssen für Leistungsmodule, Kupfer-Leadframes und andere elektronische Bauteile. Dank ihrer vollautomatischen Inline-Produktionskapazität bietet sie herausragende Schweißgenauigkeit, hohe Produktionseffizienz und geringe Wartungskosten.
Marke :
HYRNUSArtikelnummer :
HY-UTB600Bestellung (Mindestbestellmenge) :
1 SetGarantie :
One-Year Warranty and Lifetime MaintenanceZahlung :
T/TLieferzeit :
7-35 DaysProduktursprung :
ChinaUltraschall-Schweißmaschine für die Fertigung von Kupfer-Anschlussrahmen für Halbleiterbauteile
Produkteinführung
HY-UTB600 Ultraschall-Schweißgerät für TerminalsEs handelt sich um ein hochpräzises, vollautomatisches Ultraschallschweißsystem für die Halbleiterfertigung im Bereich der neuen Energietechnologien. Es erfüllt vielfältige Schweißanforderungen an Kupfersubstrate, dicke Kupferanschlüsse, Kabelbäume und Stromschienen. Das System eignet sich ideal für die Serienfertigung von Leistungsmodulen, Kupfer-Leadframes, IGBT/MOSFET-Bauelementen und mehrlagigen Kupferfolienbaugruppen.
Ausgestattet mit umfassenden Inline-Automatisierungsfunktionen, Modulen zur Echtzeit-Prozessüberwachung und einem um 360° drehbaren Arbeitstisch, liefert die Anlage herausragende Schweißqualität und kurze Produktionszeiten bei gleichzeitig geringeren langfristigen Betriebs- und Wartungskosten. Sie findet breite Anwendung in Serienfertigungslinien für Leistungselektronik in der Automobilindustrie, Halbleiter für die industrielle Steuerungstechnik und Energiespeicherkomponenten.
Produktmerkmale
1. Echtzeit-Überwachung des gesamten Schweißprozesses hinsichtlich Druck, Energie und Zeit zur Gewährleistung einer stabilen Schweißqualität
2. Vollautomatischer Arbeitsablauf: automatisches Be- und Entladen, Bildverarbeitung und Schweißen
3. Integrierte Werkstückreinigungsfunktion
4. Unterstützt Mehrwinkelschweißungen von 0° bis 360°
5. Master-Slave-Sonotroden-Design für schnellen Austausch und geringere Ersatzteilkosten
Technische Spezifikationen
| Artikel | Parameter |
| Modell | HY-UTB600 |
| Schweißdruck | 150 ~ 650N |
| Druckgenauigkeit | ±5% (＜100 N); ±3 % (＞100N) |
| Einpunkt-Schweißzyklus | ＜1,2 Sekunden |
| Schweißfestigkeit (Schubkraft) | ＞85 kgf (HPD) |
| Genauigkeit der Schweißposition | ±0,1 mm |
| Materialwechselzeit | ≤12s |
| Schweißmodi | Mehrere Modi: Tiefe, Zeit, Energie, Tiefe + Zeit |
| Schweißverfahren | Lineares Schweißen |
| Ultraschallfrequenz | 20 kHz |
| Ultraschallleistung | 2400 W |
| Amplituden-Einstellbereich | 50 % ~ 100 % |
| Verfahrweg und Positioniergenauigkeit der X-, Y- und Z-Achse | 40060080 mm, ±0,01 mm |
| Drehbereich und Genauigkeit des Arbeitstisches | 0 ~ 360°, ±0,01° |
| Gesamtabmessungen und Gewicht | 1100*1720*1980 mm, 1800 kg |
Produktdetails
HY-ED022Die Bonder wurde für Anwendungen in der optischen Kommunikation und der Gehäusetechnik optischer Geräte entwickelt.
HY-ED010Die Bonding-Maschine ist eine Die-Bonding-Maschine, die für Anwendungen im Bereich der Automobil-LED- und optoelektronischen Halbleiterverpackung entwickelt wurde.
HY-ED007Werkzeugmontagemaschineist eine hochpräzise Chipmontagemaschine, die für Anwendungen in den Bereichen optische Kommunikation, optische Module, Multi-Chip-Module (MCM), 3D-Packaging und optoelektronische Bauelemente entwickelt wurde.
Die HY-ED003 Die Attach Equipment ist ein hochpräziser eutektischer Bonder, der für Anwendungen in den Bereichen optische Kommunikation, optische Module, Multi-Chip-Module (MCM), 3D-Packaging und optoelektronische Bauelemente entwickelt wurde.
HY-DB504Die Bonderist ein vollautomatischer Die-Bonder, der für hochpräzise optoelektronische und Halbleiter-Packaging-Anwendungen entwickelt wurde.
HY-DB503Die Bonderist ein vollautomatischer Hochgeschwindigkeits-Die-Bonder, der für optoelektronische und Halbleiter-Packaging-Anwendungen entwickelt wurde.
Der HY-DB501 Die Bonder ist ein vollautomatischer Die Bonder, der für hochpräzise optoelektronische und Halbleiter-Gehäuseanwendungen entwickelt wurde.bietet präzisionsgesteuerte Chipbefestigung für optoelektronische Gehäuse, die auf TO-Bauelemente, Fotodioden, Laser, Optokoppler und Mini-LEDs abzielt, mit einer Platzierungsgenauigkeit von ±5 μm und einer Winkelkontrolle innerhalb von ±1°.
HY-DB500 Die Bonder ist ein hochleistungsfähiger, vollautomatischer Die-Bonder, der speziell für optoelektronische Bauelemente und hochpräzise Halbleitergehäuse entwickelt wurde. Dank seiner außergewöhnlichen Stabilität, intelligenten Steuerung und modularen Architektur eignet er sich ideal für die Serienfertigung von TO-Bauelementen, Fotodioden, Lasern, Optokopplern, Mini-LEDs und optoelektronischen Komponenten für Endverbraucher.
