Die HY-UPB600 bietet eine Echtzeit-Prozessüberwachung von Druck, Energie und Schweißzeit für gleichbleibende Schweißqualität. Der vollautomatische Betrieb umfasst automatisches Be- und Entladen, automatische Positionierung und automatisiertes Schweißen. Sie verfügt über eine integrierte Produktreinigungsfunktion, unterstützt Mehrwinkelschweißen von 0° bis 360° und verwendet ein Master-Slave-Schweißdüsensystem für schnellen Düsenwechsel und geringere Verbrauchskosten.
Marke :
HYRNUSArtikelnummer :
HY-UPB600Bestellung (Mindestbestellmenge) :
1 SetGarantie :
One-Year Warranty and Lifetime MaintenanceZahlung :
T/TLieferzeit :
7-35 DaysProduktursprung :
ChinaUltraschall-Stiftschweißgerät für automatisches Drehmomentschweißen von Klemmen unterschiedlicher Form
Produkteinführung

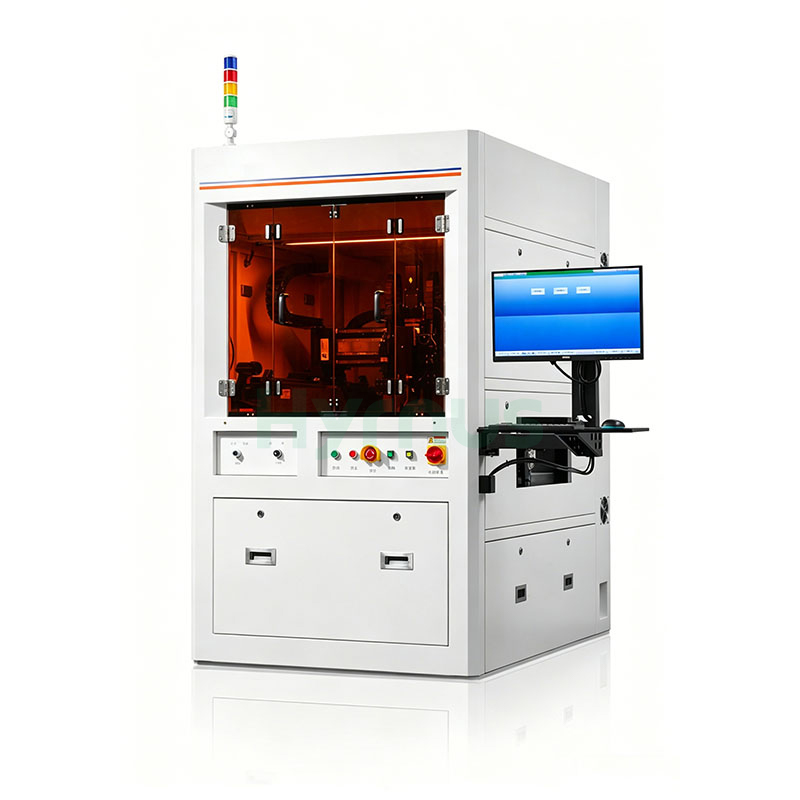

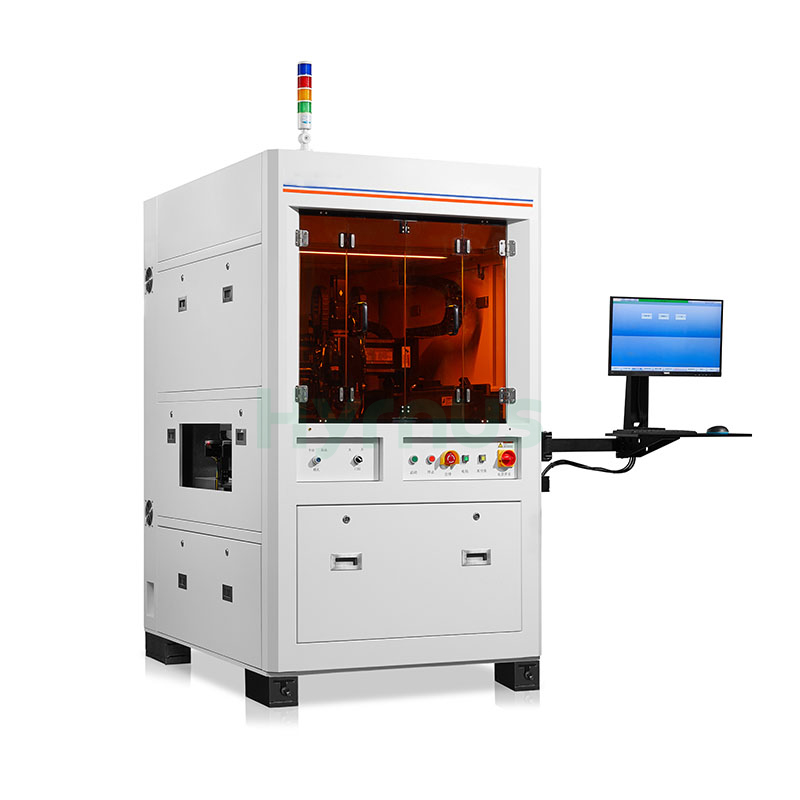

HY-UPB600 Automatisches Ultraschall-Stiftschweißgerät Die Anlage nutzt professionelle Drehmoment-Drehschweißtechnologie und bietet damit die optimale Schweißlösung für alle Arten von Stiftanschlüssen. Sie integriert automatische Lade-, Positionierungs-, Schweiß- und Werkstückreinigungsfunktionen für einen vollautomatischen Schweißvorgang. Ausgestattet mit einem 35-kHz-Hochleistungs-Ultraschallsystem, gewährleistet sie einen gleichmäßigen Schweißdruck und eine hervorragende Verbindungsfestigkeit. Sie wird häufig zur Herstellung von Steckverbinderstiften, Anschlussklemmen für neue Energietechnologien und elektronischen Baugruppen eingesetzt.
Es unterstützt mehrere individuell anpassbare Schweißmodi, die mit Rundstiften, Fischaugenstiften, Vierkantstiften und Stiftfüßen verschiedener Spezifikationen kompatibel sind. Die Echtzeitüberwachung von Schweißdruck, Energie und Schweißdauer gewährleistet eine gleichbleibende Produktqualität und reduziert die Ausschussquote in der Serienfertigung deutlich.
Produktmerkmale
1. Wendet das Drehmomentschweißverfahren mit Ultraschall an – die optimale Lösung für das Stiftschweißen.
2. Vollständige Prozessüberwachung von Druck, Energie und Schweißzeit zur Gewährleistung einer gleichbleibenden Schweißqualität
3. Vollautomatischer Arbeitsablauf: automatisches Be- und Entladen, Positionieren und Schweißen
4. Integrierte Werkstückreinigungsfunktion
Technische Spezifikationen
| Artikel | Spezifikation |
| Schweißdruck | 50–500 N |
| Druckgenauigkeit | <100 N (±5 %); >100 N (±3 %) |
| Einpunkt-Schweißzyklus | <2,5 Sekunden |
| Schweißfestigkeit (Druckkraft) | >30 kgf (Φ2 mm) |
| Genauigkeit der Schweißposition | ±0,1 mm |
| Materialwechselzeit | ≤12s |
| Schweißmodi | Tiefe, Zeit, Energie, Tiefe+Zeit usw. |
| Schweißverfahren | Drehmomentschweißen |
| Ultraschallfrequenz | 35 kHz |
| Ultraschallleistung | 1200 W |
| Amplituden-Einstellbereich | 50 % bis 100 % |
| Hub und Positioniergenauigkeit der X-, Y- und Z-Achse | 350*600*80mm, ±0,01mm |
| Schweißobjekte | Stecknadeln (Integrierte Rundstecknadeln, Fischaugenstecknadeln, Vierkantstecknadeln, Stecknadelbasen) |
| Geräteabmessungen und Gewicht | 1100 x 1720 x 1980 mm, 1800 kg |
