Die HY-IS1000 ist eine Zwei-Stationen-Laserschneid- und Schleifanlage für SiC-Ingots, die Lasermodifikation und Wafer-Delaminierung kombiniert. Sie nutzt einen Ultrakurzpulslaser zur Erzeugung interner Modifikationsschichten in SiC-Ingots für ein sägespurenfreies Wafer-Splitten und erzielt einen hohen Durchsatz mit einer TTV ≤ 1,1 μm. Sie ist eine unverzichtbare Anlage für die Massenproduktion von Halbleitersubstraten der dritten Generation.
Marke :
HYRNUSArtikelnummer :
HY-IS1000Bestellung (Mindestbestellmenge) :
1 SetGarantie :
One-Year Warranty and Lifetime MaintenanceZahlung :
T/TLieferzeit :
7-35 DaysProduktursprung :
ChinaSiC-Ingot-Laser-Stealth-Schneid- und Schleifmaschine für 6/8/12-Zoll-Wafer
Produkteinführung
HY-IS1000 SiC-Ingot-Laser-Stealth-Schneid- und Schleifmaschine Diese Zwei-Stationen-Anlage zum Laserschneiden und -schleifen von SiC-Ingots integriert eine Lasermodifikationsstation und eine Wafer-Delaminierungsstation. An der Lasermodifikationsstation wird ein Ultrakurzpulslaser mit waferangepasster Transmissionswellenlänge mittels eines hochpräzisen optischen Systems auf eine definierte Tiefe des Ingots fokussiert. Dies löst Mehrphotonenabsorption aus, bricht chemische Bindungen im Material und erzeugt eine modifizierte Schicht mit Zonen hoher Versetzungsdichte. Nach der Modifizierung führt die Wafer-Delaminierungsstation die Delaminierung entlang vordefinierter Kristallbruchflächen durch, um eine sägespurenfreie Trennung des Wafers vom Ingot zu gewährleisten. Mit hoher Bearbeitungseffizienz (Bearbeitung eines einzelnen 8-Zoll-Wafers innerhalb von 25 Minuten) und einer Oberflächenrauheit (TTV) von maximal 1,1 μm ist diese Maschine ein wichtiger Bestandteil der Massenproduktion von Halbleitersubstraten der dritten Generation.

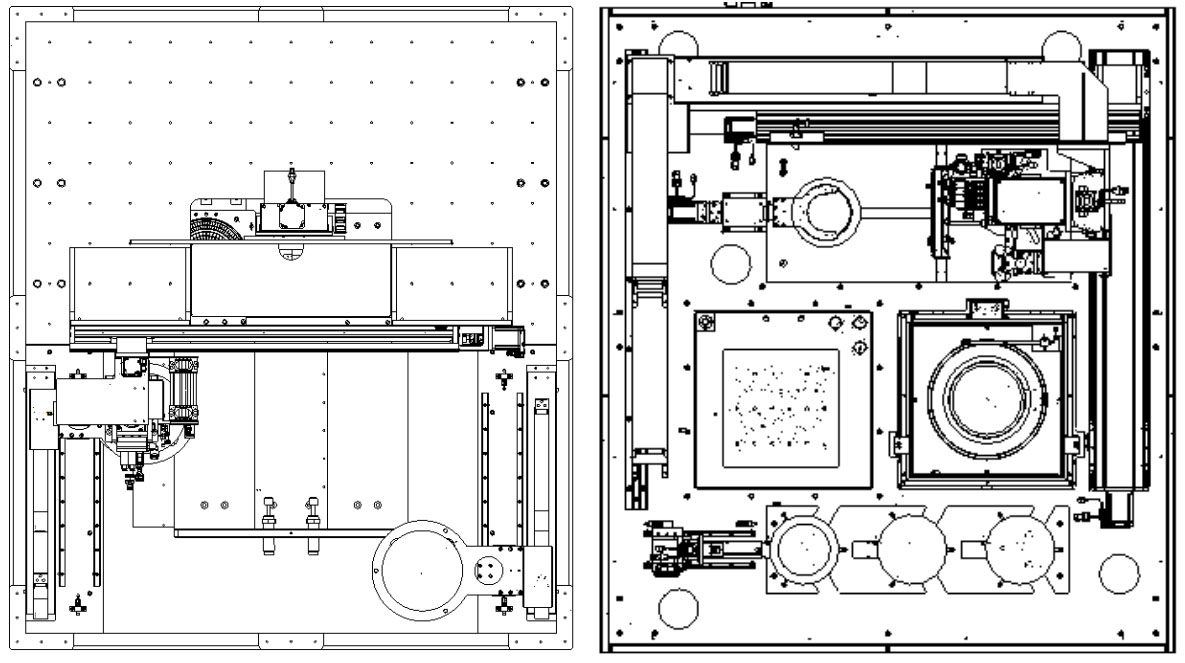

Maschinenstrukturdiagramm
Maschinenbetriebsprozess
| NEIN. | Arbeitsschritte |
| 1 | SiC-Barren an der Verladestation platzieren |
| 2 | Barrenmessung durchführen |
| 3 | Transfer des Barrens zur Laserbearbeitungsplattform |
| 4 | Lasermodifikationsbearbeitung |
| 5 | Ein Roboterarm hebt den Barren auf. |
| 6 | Sekundäre Barrenmessung durchführen |
| 7 | Der Transfermechanismus absorbiert den Block. |
| 8 | Transfer zur Delaminierungsplattform zur Wafertrennung |
| 9 | Überführen Sie den Barren zur Wendestation für die Reinigung der Unterseite. |
| 10 | Den Barren zur Reinigungsstation bringen, um die Oberfläche zu reinigen und zu schleudern. |
| 11 | Platzieren Sie den Barren an der Entladestation. |
| 12 | Die abgetrennten Wafer zur Wendestation für die Reinigung der Unterseite weiterleiten. |
| 13 | Die Wafer zur Reinigungsstation für die Oberflächenreinigung und das Schleudern bringen |
| 14 | Legen Sie die Waffel an die Entladestation. |
Spezifikationen
1. Inspektionsstandards
| Parameter | X-Achse | Y-Achse | Z-Achse | Messgerät |
| Geradheit | 1 μm/100 mm | 1 μm/100 mm | — | Autokollimator |
| Ebenheit | 1 μm/210 mm | 1 μm/210 mm | — | Autokollimator |
| Orthogonalität | 5 μm @ XY-Achsen | — | — | Keramik-Winkellineal |
| Wiederholbarkeit | ±1 μm | ±2 μm | ±1 μm | Laserinterferometer |
| Positionsgenauigkeit | ±2 μm | ±3 μm | ±2 μm | Laserinterferometer |
| Tragfähigkeit | 5 kg | X+5 kg | 10 kg | Standardgewichte |
2. Vorteile und Merkmale
| Parameter | Spezifikation |
| Barrendurchmesser | Kompatibel mit 6/8/12-Zoll-Geräten |
| Blockdicke | ≤50 mm (anpassbar) |
| Schnittdicke | Unterstützt Standarddicken von 150/700 μm (anpassbar) |
| Durchsatz einer einzelnen Leitung | UPH ≥ 3 |
| Genauigkeit beim Laserschneiden | Wiederholgenauigkeit ≤ ±1 μm, Positioniergenauigkeit ≤ ±2 μm |
| Getrennte Waferdicke | ≤500 μm |
3. Genauigkeitsspezifikationen
| Abschnittsname | Parameterelement | X-Achse | Y-Achse | Z-Achse | Spezifikation |
| Modifikationsstation – Mechanische geometrische Genauigkeit | Geradheit | 1 μm/100 mm | 1 μm/100 mm | — | — |
| Ebenheit | 1 μm/210 mm | 1 μm/210 mm | — | — | |
| Orthogonalität | — | — | — | 5 μm @ XY-Achsen | |
| Modifikationsstation – Statische Leistung | Wiederholbarkeit | ±1 μm | ±2 μm | ±1 μm | — |
| Positionsgenauigkeit | ±2 μm | ±3 μm | ±2 μm | — | |
| Tragfähigkeit | 5 kg | X+5 kg | 10 kg | — | |
| Trennstation – Servomodul | Achsenwiederholgenauigkeit | — | — | — | ≤ ±0,02 mm |
| Trennstation – Kugelgewindetrieb | Achsenwiederholgenauigkeit | — | — | — | ≤ ±0,02 mm |
| Trennstation – Genauigkeit beim Bestücken und Platzieren | XY-Positionsgenauigkeit | — | — | — | ±0,02 mm |
| Winkelgenauigkeit | — | — | — | ±0,1° |
Hauptrahmen
| Kategorie | Komponenten & Spezifikationen |
| Umfang der Modifikationsstation | Granitsockel, Linearmotor mit Luftlager (Y-Achse), Linearmotor mit Luftlager (X-Achse), Servomotor (Z-Achse), Servomotor (Transferachse), Achsenantriebssteuerung, Transportverpackung und Versicherung |
| Anwendungsbereich der Trennstation | 1. Rahmen Ober-/Unterrahmen: Geschweißter Rahmenkörper + Blechverkleidung |
| 2. Abdeckplatten Deckplatte: Kaltgewalztes Stahlblech mit kunststoffbeschichteter Oberfläche (Standardausführung) Bodenabdeckung: Kaltgewalztes Stahlblech mit kunststoffbeschichteter Oberfläche (Standardausführung) | |
| 3. Strukturteile 45# Stahl mit Chrombeschichtung & Aluminiumlegierung mit anodischer Oxidation | |
| 4. Stromversorgung Einphasig 220 V, 80 A | |
| 5. Luftquelle ≥0,5 MPa, 150 l/min | |
