Die HY-WT9330 ist mit einer luftgelagerten Schleifspindel und zwei luftgelagerten Werkstückspindeln ausgestattet. Sie kann verschiedene ultraharte, spröde und schwer zu schleifende Substrate bis zu 12 Zoll bearbeiten und ermöglicht so ein hocheffizientes, beschädigungsfreies und hochpräzises Spiegelschleifen mit herausragender Dickengenauigkeit. Sie eignet sich für das Rückseiten-Dünnschleifen aller Arten von Chipwafern.
Marke :
HYRNUSArtikelnummer :
HY-WT9330Bestellung (Mindestbestellmenge) :
1 SetGarantie :
One-Year Warranty and Lifetime MaintenanceZahlung :
T/TLieferzeit :
7-35 DaysProduktursprung :
ChinaHochleistungsfähige Wafer-Dünnungs- und Schleifanlagen für 12-Zoll-Hart-Spröd-Substrate
Produkteinführung
HY-WT9330 Hochleistungsfähige Wafer-Dünn- und Schleifanlagen Die Anlage ist mit einer 9,5-kW-Schleifspindel mit Luftlager und zwei Werkstückspindeln mit Luftlager ausgestattet. Für die stabile Waferaufnahme sorgen poröse Vakuumspanntische. Die Anlage verarbeitet harte, spröde Substrate mit einem maximalen Bearbeitungsdurchmesser von 300 mm. Die Bediener müssen lediglich die Kassetten manuell einlegen; mehrere Roboterarme übernehmen automatisch Positionierung, Schleifen, Schleuderreinigung und Trocknung und ermöglichen so eine unbeaufsichtigte Massenproduktion. Die Schleif-Z-Achse bietet einen Verfahrweg von 120 mm und eine minimale Vorschubinkrementierung von 0,1 µm für präzise Dickenkontrolle. Die Wafer-TTV nach dem Schleifen beträgt 1 µm, die Dickenabweichung zwischen den Wafern ±2,5 µm und die Oberflächenrauheit Ra < 10 nm. Dies gewährleistet eine exzellente Planheit und ein spiegelglattes Finish beim Rückseiten-Dünnschleifen aller Arten von Chipwafern.
Produktanwendung
Diese Anlage ist für das Präzisionsschleifen harter und spröder elektronischer Materialien und Bauteile konzipiert. Sie verarbeitet verschiedene Substrate wie Silizium, Siliziumkarbid, Verbindungshalbleiter, Epoxidharz, Saphir und Keramik und wurde speziell für schwer zu schleifende, ultraharte Materialien wie SiC, Lithiumtantalat (LT) und Lithiumniobat (LN) bis zu einer Größe von 12 Zoll entwickelt. Sie findet breite Anwendung beim Rückseitenverdünnen von Siliziumwafern für integrierte Schaltungen, diskrete Halbleiterbauelemente und LED-Chips.

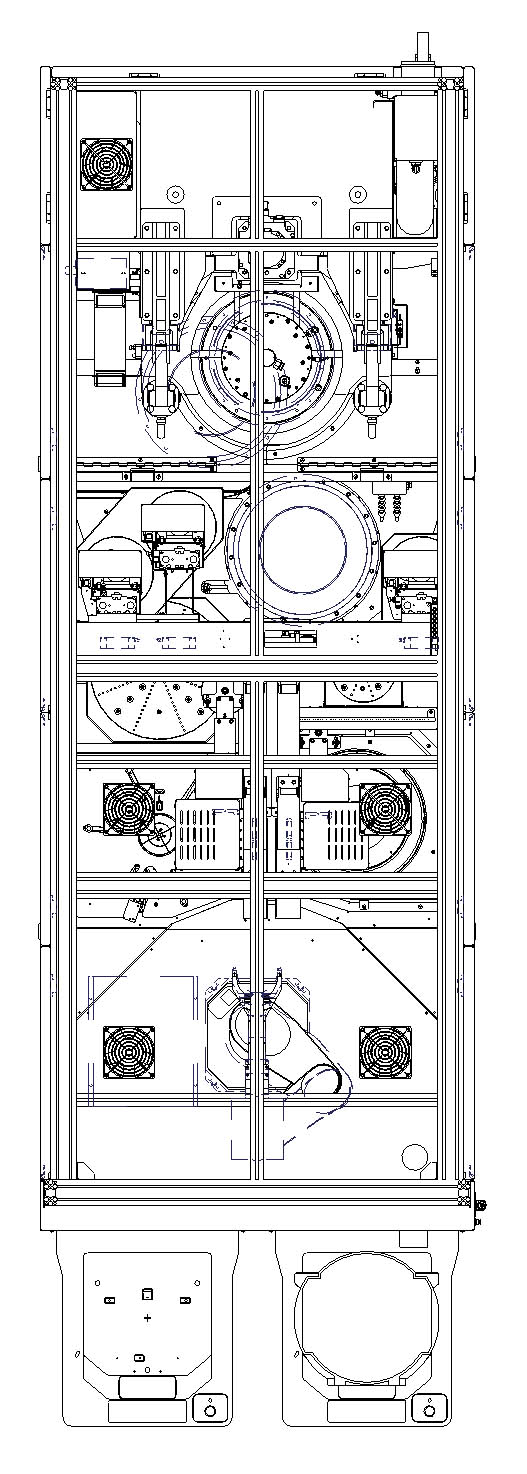

Maschinenstrukturdiagramm
Maschinenbetriebsprozess
| Schritt | Betriebsbeschreibung |
| 1 | Die Waferkassette wird manuell in das Gerät eingelegt. |
| 2 | Der Roboterarm entnimmt den Wafer aus der Kassette und transportiert ihn zur Zentrierung auf die Positionierplattform. |
| 3 | Der Arm T1 nimmt den Wafer von der Positionierstation auf und platziert ihn auf dem Spanntisch. |
| 4 | Schleifprozesse durchführen. |
| 5 | Der Arm T2 nimmt den Wafer vom Chuck-Tisch auf und transportiert ihn zur Reinigung und Trocknung zur Rotationsreinigungsstation. |
| 6 | Der Roboterarm entnimmt den Wafer der Reinigungsstation und legt ihn zurück in die Kassette, und der oben beschriebene Ablauf wiederholt sich. |
Spezifikationen
| NEIN. | Artikel | Parameter |
| 1 | Maximale Werkstückgröße | Ø300 mm |
| 2 | Schleifspindel mit Luftlager | Menge: 1 |
| Leistung: 9,5 kW | ||
| Drehzahl: 800–4000 U/min | ||
| 3 | Werkstück-Luftlagerspindel | Menge: 2 |
| Drehzahl: 50–300 U/min | ||
| 4 | Schleifen der Z-Achse | Hub: 120 mm |
| Vorschubgeschwindigkeit beim Schleifen: 0,0001~0,08 mm/s | ||
| Minimaler Vorschubschritt: 0,1 μm | ||
| 5 | Klemmverfahren | Poröser Vakuumspanner |
| 6 | Nach dem Schleifen TTV | 1 μm |
| 7 | Wafer-zu-Wafer-Dickenabweichung nach der Bearbeitung | ±2,5 μm |
| 8 | Oberflächenrauheit nach dem Schleifen | Ra＜10 nm |
| 9 | Gesamtabmessungen | 3131*1000*1997 mm |
Hauptrahmen
| NEIN. | Artikel | Beschreibung |
| 1 | Rahmen | Unterrahmen: Geschweißte Stützkonstruktion aus 50×100 mm Vierkantrohr (Standard) |
| Oberrahmen: 30×60 Aluminiumprofil | ||
| 2 | Abdeckplatte | Kaltgewalztes Stahlblech mit kunststoffbesprühter Oberfläche (Standard) |
| 3 | Strukturteile | 45# Stahl mit verchromter Oberfläche & Aluminiumlegierung mit eloxierter Oberfläche |
| 4 | Stromversorgung | Dreiphasig 380 V, 50 Hz |
| 5 | Luftquelle | ≥0,5 MPa, 400 l/min |
