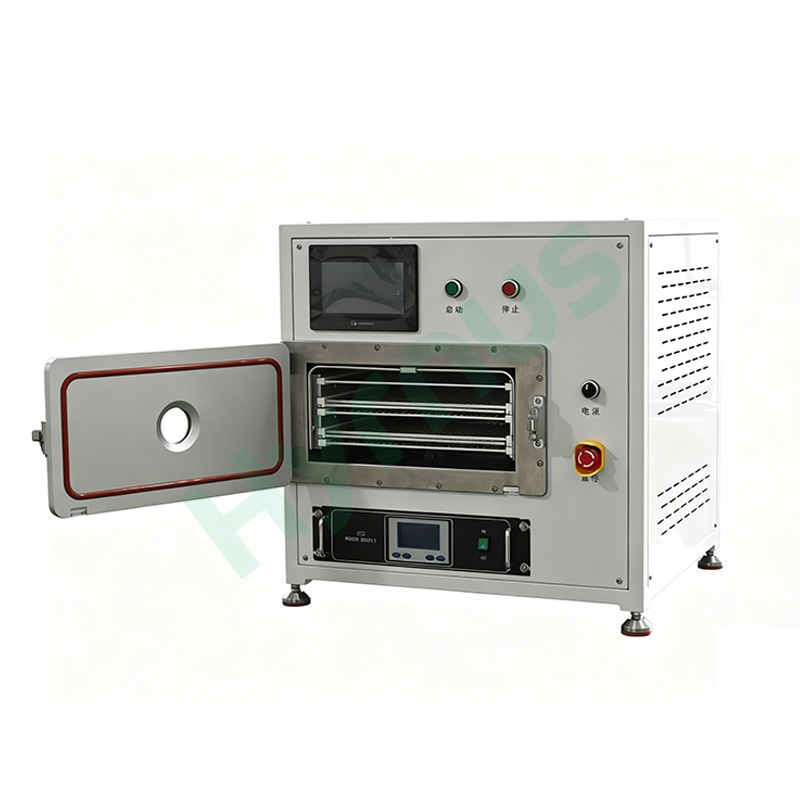

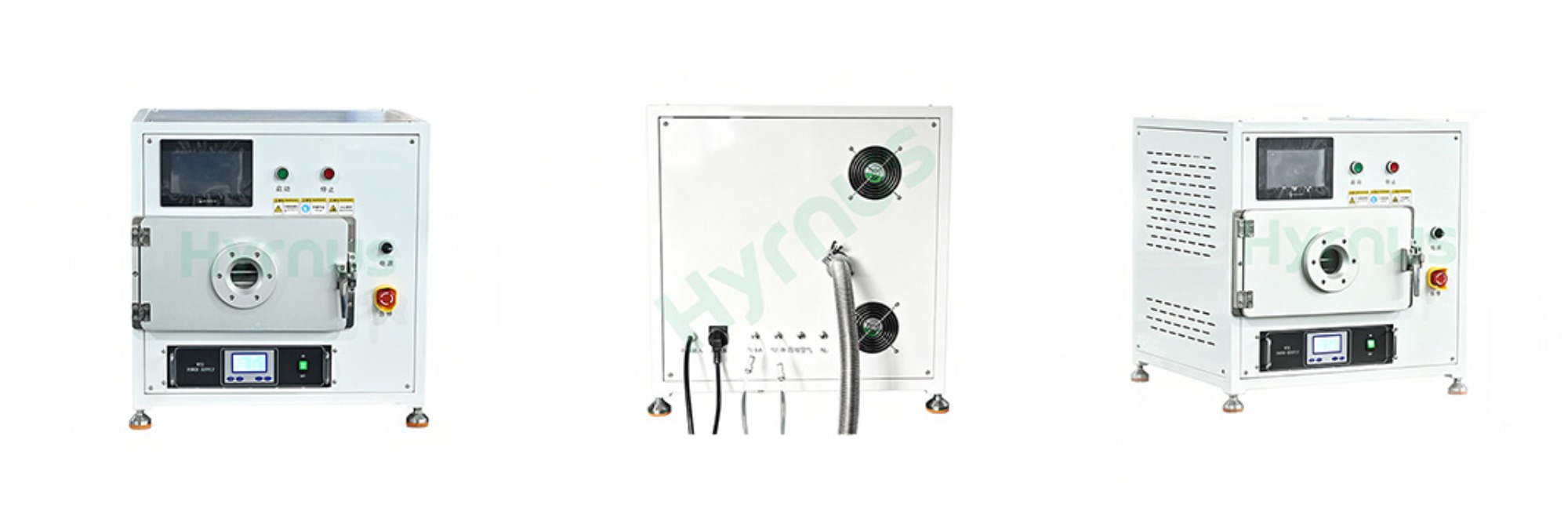

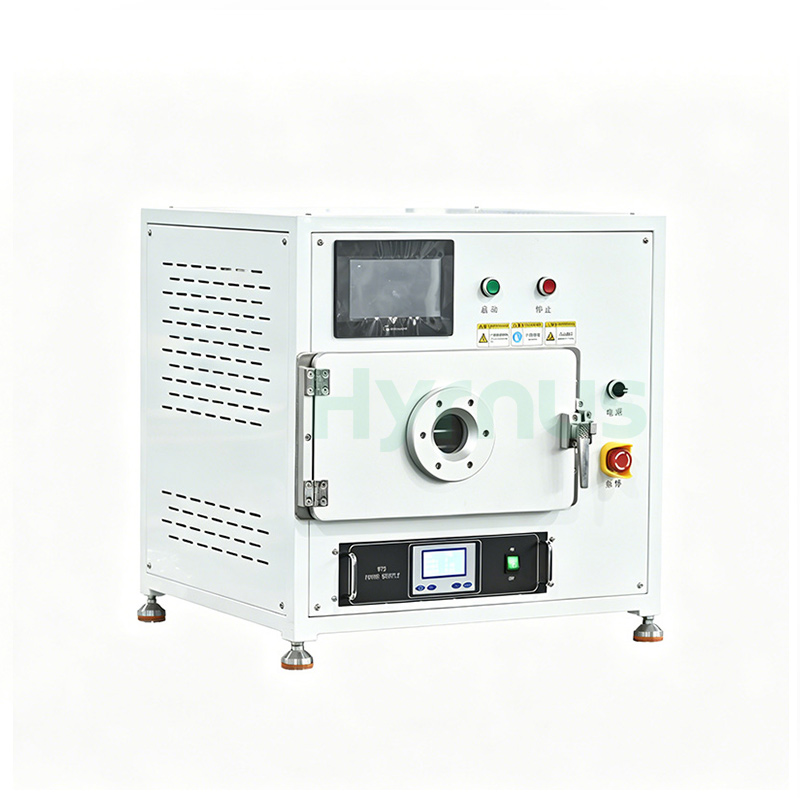

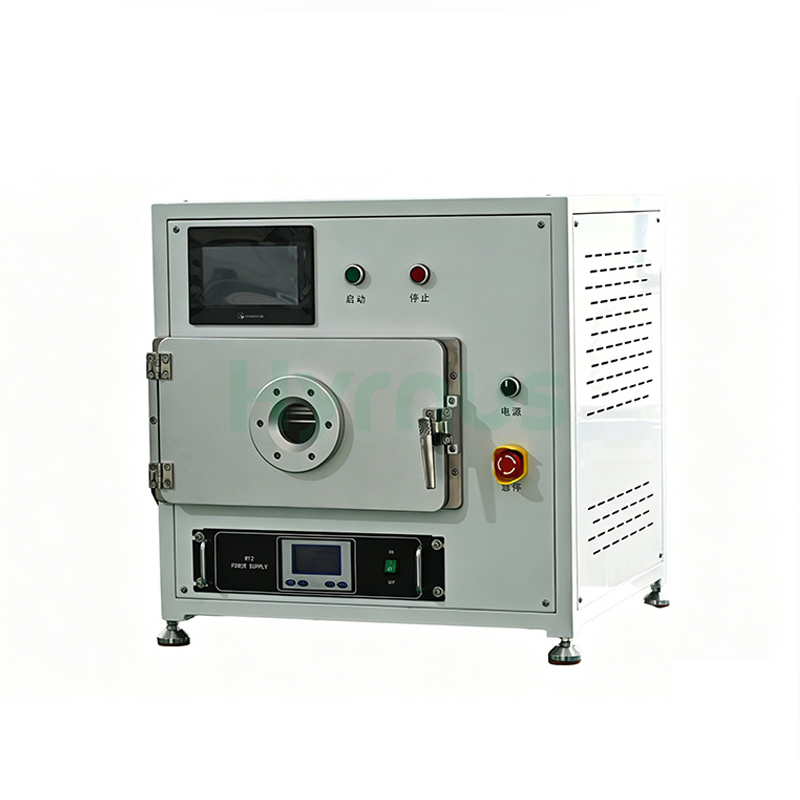

Das HY-EL25H ist ein Laborplasma-Behandlungssystem, das in Forschungsinstituten, Forschungs- und Entwicklungsabteilungen von Unternehmen sowie in Pilotproduktionsanlagen für Kleinserien weit verbreitet ist. Es nutzt die CCP-Entladungstechnologie (kapazitiv gekoppeltes Plasma). Das System besteht aus einer quadratischen Vakuumkammer aus Edelstahl, einem Plasmagenerator, einer Vakuumpumpe sowie Gasein- und -auslässen.
Es verbessert effektiv die Haftung auf Substratoberflächen und erhöht deren Hydrophilie. Dadurch findet es breite Anwendung in der Materialverbindung, Beschichtung, Substratfilmabscheidung und Wafer-Bonding. Das Gerät ermöglicht eine stabile und reproduzierbare Plasmabehandlung für Forschungsprojekte in den Bereichen Halbleiter, Mikrofluidik und neue Materialien.
Marke :
HYRNUSArtikelnummer :
HY-EL25HBestellung (Mindestbestellmenge) :
1 SetGarantie :
One-Year Warranty and Lifetime MaintenanceZahlung :
T/TLieferzeit :
7-35 DaysProduktursprung :
China25-Liter-Vakuum-Plasma-Reinigungsanlage für Labore mit 7-Zoll-SPS-Touchscreen
Produkteinführung
Der NE-PE25H Vakuum-Plasma-Reinigungsmaschine Das Gerät eignet sich ideal für universitäre Forschungslabore, Forschungs- und Entwicklungszentren von Unternehmen sowie die Kleinserienfertigung. Ausgestattet mit einer quadratischen Vakuumkammer aus Edelstahl mit Schweißnähten nach Militärstandard, integrierten Doppellagenelektroden, zwei unabhängigen Gaskanälen und einer Frontöffnung mit rückseitiger Abgasführung, gewährleistet es eine gleichmäßige Gaszufuhr und hervorragende Korrosionsbeständigkeit. Der benutzerfreundliche Touchscreen ermöglicht die Echtzeit-Parameterüberwachung, die Speicherung von Prozessrezepten für mehrere Gruppen mit vollständiger Datenrückverfolgbarkeit und macht einen zusätzlichen Gasmischer für Tests mit unterschiedlichen Gasverhältnissen überflüssig.
Dieses Plasmasystem verbessert die Substrathaftung und Hydrophilie erheblich und ermöglicht eine stabile, reproduzierbare Behandlung von Kernprozessen wie der Entfernung organischer Verunreinigungen, der Modifizierung hydrophiler/hydrophober Oberflächen, dem Präzisionsmikroätzen, dem Bonden von PDMS-Mikrofluidikchips und dem Veraschen von Fotolack. Es findet breite Anwendung beim Materialbonden, Beschichten, der Substratfilmabscheidung und in allen Arten von Forschungsprojekten zu neuen Halbleitermaterialien.
Produktanwendung
1. Reinigung: Organische Rückstände, Oxide, Metallsalze und partikelförmige Verunreinigungen im Nanobereich entfernen.
2. Aktivierung: Anpassung der hydrophilen/hydrophoben Eigenschaften, Erhöhung der Oberflächenenergie, Aufbringen funktioneller Gruppen und Verbesserung der Biokompatibilität.
3. Ätzen: Oberflächenstrukturierung, Mikroätzen und kontrollierbare Anpassung der Oberflächenmorphologie und -rauheit.
4. Verbindung: Hermetische Verbindung für PDMS und andere mikrofluidische Chips.
5. Fotolackentfernung: Veraschung des Fotolacks und Entfernung der unteren Antireflexionsschicht.
Produktmerkmale
1. Vakuumkammer aus Edelstahl, verarbeitet mit Schweißverfahren nach Militärstandard, zeichnet sich durch überlegene Dichtungsleistung und hervorragende Korrosionsbeständigkeit aus.
2. Zwei eingebaute Elektrodenlagen und mehrlagige Verarbeitungsschalen verbessern die Raumausnutzung erheblich.
3. Benutzerfreundliche Touchscreen-Oberfläche zur Anzeige von Prozessparametern in Echtzeit.
4. Unterstützt die Speicherung mehrerer Prozessrezepte zum Abruf mit einem Klick, wobei die Betriebsdaten vollständig nachvollziehbar sind.
5. Ausgestattet mit zwei unabhängigen Gaskanälen; kein zusätzlicher Gasmischer erforderlich, ideal zum Testen verschiedener Gasmischungsverhältnisse.

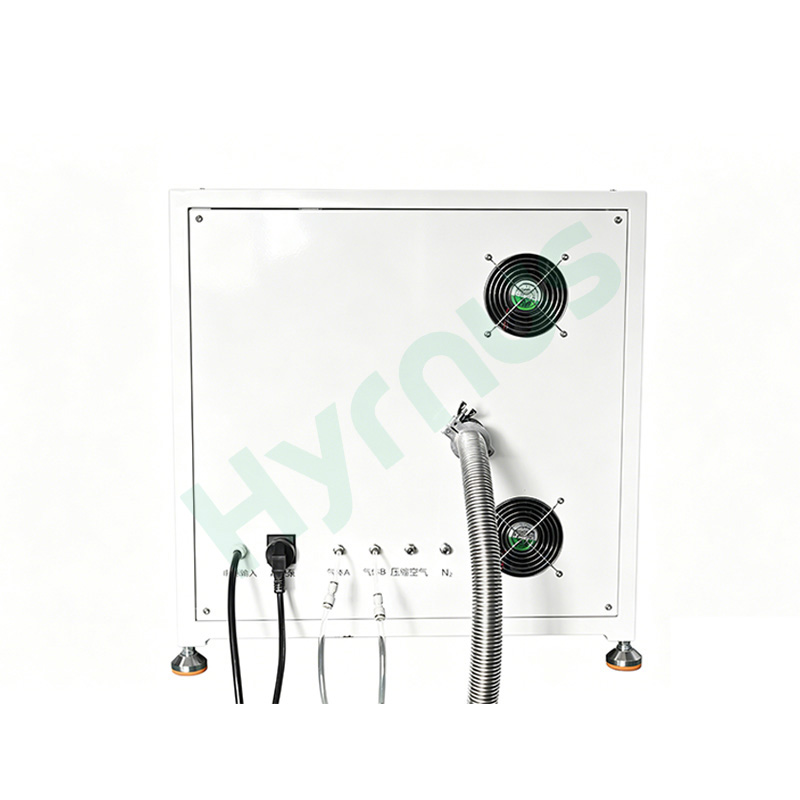

6. Die nach vorn öffnende Tür in Kombination mit dem nach hinten gerichteten Abgasauslass sorgt für eine dynamische interne Gaszirkulation. Die gleichmäßige Luftzufuhr gewährleistet gleichbleibende Reinigungsergebnisse.

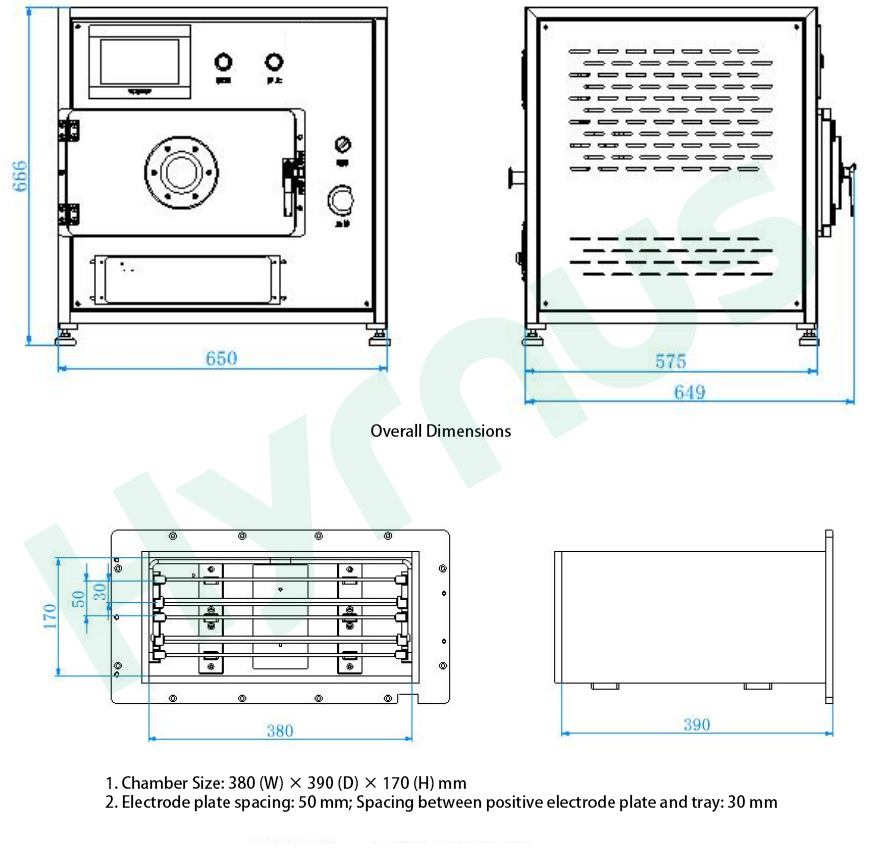

Maschinenumrisszeichnung und Vakuumkammerdiagramm
Technische Spezifikationen
| NEIN. | Kategorie | Spezifikationsartikel | Parameter |
| 1 | Plasmagenerator | Leistung | 0–1000 W, stufenlos einstellbar |
| Frequenz | 40 kHz | ||
| 2 | Vakuumreaktionskammer | Kammermaterial | Importierter Edelstahl 316 mit Spiegelglanz und Dichtung nach Militärstandard |
| Kammervolumen | 380 (B) × 390 (T) × 170 (H) mm; 25 l | ||
| Effektiver Verarbeitungsraum | 333 (B) × 320 (T) mm | ||
| 3 | Entladungselektroden | Elektroden | 3 Stück spezielle Elektroden aus hochleitfähiger Aluminiumlegierung |
| Verarbeitungsschichten | 2 Schichten | ||
| Entlademodus | CCP kapazitiv gekoppelte Plasma-Reaktionsentladung | ||
| Abstand der positiven und negativen Elektroden | 50 mm | ||
| Tablettabstand | 30 mm | ||
| 4 | Gaswegsteuerung | Massendurchflussregler | 300 SCCM |
| Gaskreislaufdesign | Doppelseitiges, gleichmäßiges Lufteinlassdesign für konsistente Reinigungs- und Ätzergebnisse | ||
| Gaskanäle | 2 Gasleitungen, kompatibel mit O₂, Ar, N₂, H₂, usw. | ||
| (Bitte benachrichtigen Sie uns im Voraus, falls ätzende Gase benötigt werden.) | |||
| 5 | Vakuummessung | Vakuummesssystem | Messbereich: 5×10⁻² ~ 1,0×10⁵ Pa |
| Messgenauigkeit: 0,1 Pa | |||
| 6 | Pumpensystem | Vakuumpumpe | 16 m³/h |
| Vakuumleitung | Edelstahlrohre + pneumatische Ventile | ||
| 7 | Steuerungssystem | Steuermodus | SPS |
| Touch-Screen | 7-Zoll-Touchpanel | ||
| Softwareprogramm | Selbstentwickeltes, patentiertes Plasma-Steuerungssystem | ||
| 8 | Standortbedingungen | Stromversorgung | 220 V, 50/60 Hz, 13 A |
| Gasrohrverbinder | Φ6 mm | ||
| Erforderliche Gasreinheit | 99,99 % | ||
| Einlassgasdruck | 0,3–0,6 MPa | ||
| Auslassöffnung | KF25 Flansch | ||
| 9 | Allgemeine Maschinenspezifikationen | Gesamtabmessungen | 650 mm (L) × 649 mm (B) × 666 mm (H) |
| Nettogewicht | 80 kg | ||
| Gesamtstromverbrauch | 3 kW |
Betriebsumgebung (Vom Kunden vorzubereitende Elemente)
| NEIN. | Artikel | Anforderungen |
| 1 | Stromversorgung und Netzzustand | Eingang: 220 V, 50/60 Hz; zulässige Netzschwankungen ±10 %. Der Schutzleiter muss internationalen Normen entsprechen. In der Nähe des Aufstellungsortes dürfen keine starken elektromagnetischen Störungen auftreten. |
| 2 | Installationsumgebungsbedingungen | Umgebungstemperatur: 0–40 °C; Relative Luftfeuchtigkeit: 15–60 %. |
| 3 | Gasquellenvorbereitung | Gasflaschen für Sauerstoff, Argon, Stickstoff, Wasserstoff usw. (müssen mit Druckminderventilen ausgestattet sein). Eingangsgasdruck > 0,3 MPa; Gasanschlussdurchmesser: Φ6 mm. |
| 4 | Abluftkanal | Anschluss an den Auslassanschluss der Vakuumpumpe (obligatorisch für Reinraumanwendungen). |
