Das HY-PS13 ist ein CCP-Vakuumplasma-System zur Entfernung von Fotolack auf Wafern, zur Reinigung und Oberflächenaktivierung. Es ist in Forschungslaboren und der Kleinserienfertigung von Halbleitern beliebt. Die Edelstahlkammer mit Pumpen- und Gasmodulen verbessert die Materialhaftung und Hydrophilie für Bond-, Beschichtungs- und Dünnschichtprozesse.
Marke :
HYRNUSArtikelnummer :
HY-PS13Bestellung (Mindestbestellmenge) :
1 SetGarantie :
One-Year Warranty and Lifetime MaintenanceZahlung :
T/TLieferzeit :
7-35 DaysProduktursprung :
China13L CCP RF Vakuum-Plasmareiniger zum Entfernen von Wafer-Fotolack und zur Oberflächenaktivierung
Produkteinführung

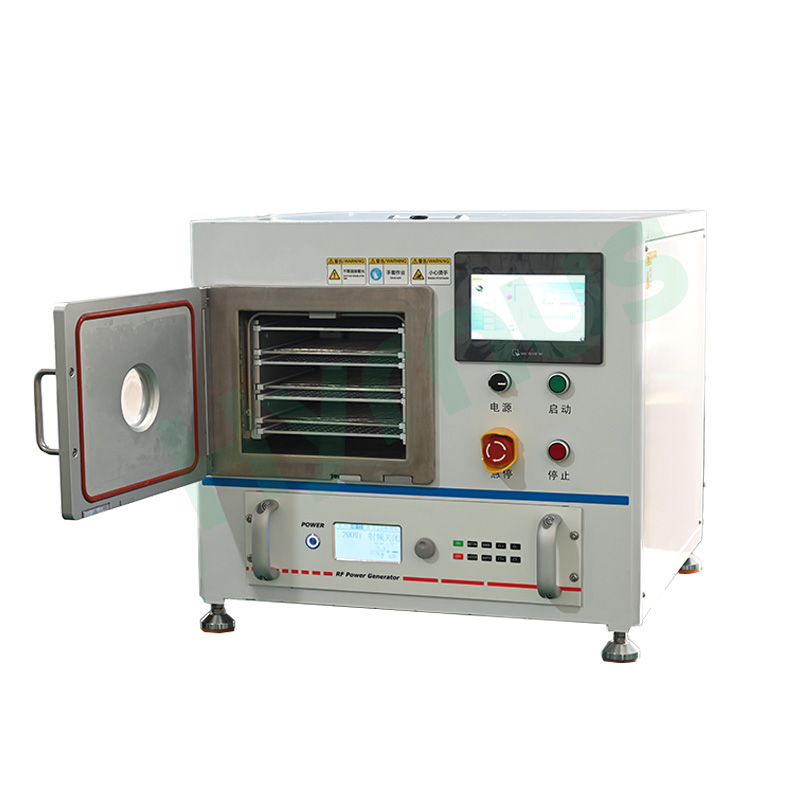

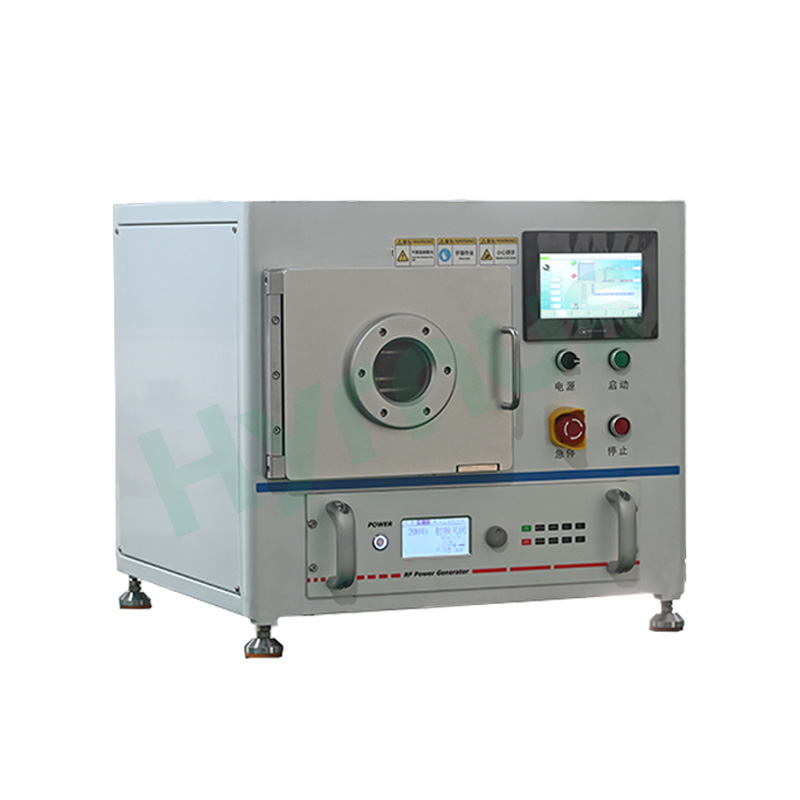

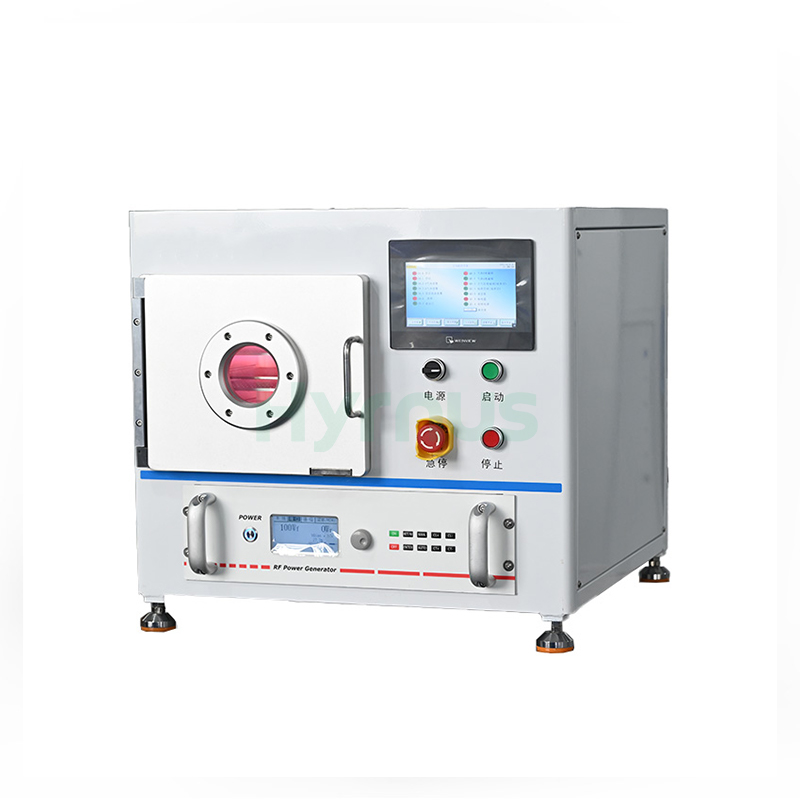

HY-PS13 13L RF Vakuum-PlasmareinigerEs handelt sich um ein kapazitiv gekoppeltes (CCP) Vakuumplasmasystem, das speziell für das Entfernen von Fotolack auf Wafern und Siliziumsubstraten sowie für die Oberflächenreinigung und -aktivierung entwickelt wurde. Die vollständig quadratische Plasmaanlage aus Edelstahl findet breite Anwendung in universitären Forschungslaboren, Forschungs- und Entwicklungszentren von Unternehmen und Kleinserienfertigungslinien für Halbleiter. Sie integriert eine Vakuumkammer, einen Plasmagenerator, eine Vakuumpumpe sowie komplette Gasein- und -auslassbaugruppen.
Ausgestattet mit hermetischer Schweißung nach Militärstandard, einem 3-lagigen Wafer-Tray und einem 13,56-MHz-HF-Netzteil mit automatischer Anpassung verbessert es die Substrathaftung erheblich und optimiert die Hydrophilie des Materials. Es liefert stabile und konsistente Ergebnisse für Waferbonden, Beschichten, Dünnschichtabscheidung, mikrofluidisches Packaging und alle Arten von präzisen Materialmodifikationsprozessen.
Produktanwendung
1. Reinigung: Entfernung von organischen Stoffen, Oxiden, Metallsalzen, partikelförmigen Verunreinigungen im Nanobereich usw.
2. Aktivierung: Hydrophile/hydrophobe Modifizierung, Verbesserung der Oberflächenenergie, Aufpfropfen von funktionellen Gruppen, Optimierung der Biokompatibilität usw.
3. Ätzen: Oberflächenstrukturierung, Mikroätzen, Anpassung der Oberflächenmorphologie und -rauheit usw.
4. Verbindung: Verbindung von mikrofluidischen Bauteilen wie PDMS-Chips.
5. Fotolackentfernung: Veraschung des Fotolacks, Entfernung der unteren Antireflexionsbeschichtung (BARC) usw.
Produktmerkmale
1. Vakuumkammer aus Edelstahl, hergestellt mit Schweißtechnik nach Militärstandard, die hervorragende Luftdichtheit und Langzeitbeständigkeit für eine stabile Plasmaverarbeitung gewährleistet.
2. Die Konstruktion des 3-lagigen Probenhalters aus Edelstahl unterstützt die Verarbeitung kleiner Chargen und maximiert die Ausnutzung des Innenraums der Kammer erheblich.
3. Das benutzerfreundliche Touchscreen-HMI ermöglicht die Echtzeitüberwachung und die vollständige Parametersteuerung des gesamten Verarbeitungszyklus.
4. Speichert mehrere benutzerdefinierte Prozessrezepte zum Abruf mit einem Klick; alle historischen Prozessdaten sind für Versuchs- und Produktionsaufzeichnungen vollständig nachvollziehbar.
5. Zwei hochpräzise MFC-Massenstromregler ermöglichen flexible Tests von Gasmischungsverhältnissen zur Optimierung der Reinigungs- und Behandlungsergebnisse.
6. Ausgestattet mit einem 13,56-MHz-HF-Plasma-Netzteil mit automatischer Impedanzanpassung, das eine überlegene Prozessstabilität und Wiederholbarkeit bietet.

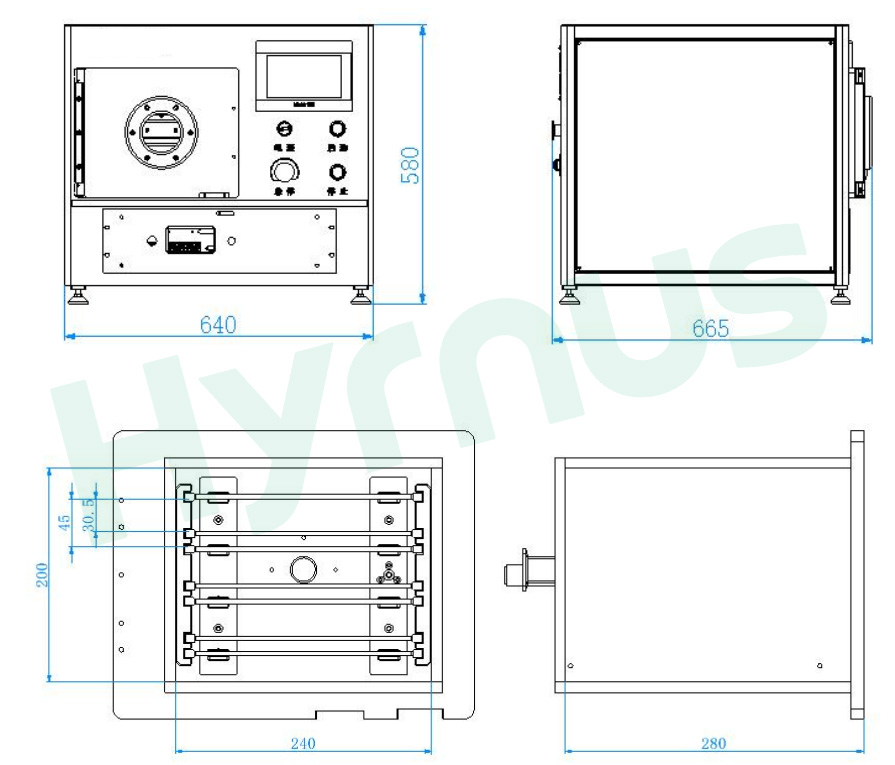

Maschinenumrisszeichnung und Vakuumkammerdiagramm
Technische Spezifikationen
| NEIN. | Kategorie | Artikel | Spezifikation & Parameter |
| 1 | Plasmagenerator | Halbleiter-Netzteil | Einstellbar von 0–300 W, Standard-Sinuswellenausgang; Stabilität ≤ ±0,5 %; Schutz gegen Überspannung, Überstrom, Übertemperatur und reflektierte Leistung |
| Antistrahlungs-Hochfrequenz-Anpassgerät | Automatisches Highspeed-Matching innerhalb von 0,1 Sekunden, unterstützt Netzwerkkommunikation | ||
| HF-Frequenz | 13,56 MHz | ||
| 2 | Vakuumreaktionskammer | Kammermaterial | Importierter Edelstahl 316 mit Dichtung nach Militärstandard |
| Kammervolumen | 240 (B) × 280 (T) × 200 (H) mm; 13 l | ||
| Effektiver Verarbeitungsraum | 205 (B) × 210 (T) × 30 (H) mm | ||
| Verarbeitungsschichten | 3 Schichten | ||
| Elektrodenabstand | 45 mm | ||
| Tablettabstand | 30 mm | ||
| Gleichmäßigkeit | Gleichmäßigkeit innerhalb eines Wafers ≤ ±20 %; Gleichmäßigkeit zwischen Wafern ≤ ±20 %; Gleichmäßigkeit zwischen Chargen ≤ ±20 % | ||
| 3 | Entladungselektrode | Elektrode | Spezielle Elektrode aus hochleitfähiger Aluminiumlegierung |
| Entlademodus | CCP- und RIE-Ionenreaktionsentladungsmodi | ||
| 4 | Gaskreislaufsteuerung | Gasmassenstromregler | 300 SCCM |
| Gaskreislaufdesign | Einheitliches Kammergaseinlassdesign zur Gewährleistung gleichmäßiger Reinigungs- und Ätzeffekte | ||
| Gaskanäle | 2 Gaskanäle, kompatibel mit O₂, Ar, N₂, H₂usw. Benachrichtigen Sie uns bitte im Voraus, falls korrosive Gase benötigt werden. | ||
| 5 | Vakuummessung | Vakuummesssystem | Messbereich: 5×10⁻² ~ 1,0×10⁵ Pa |
| Messgenauigkeit: 0,1 Pa | |||
| 6 | Pumpensystem | Vakuumpumpe | 16 m³/h |
| Vakuumleitung | Edelstahlrohrleitung + pneumatische Ventile | ||
| 7 | Steuerungssystem | Steuermodus | SPS |
| Touch-Screen | 7-Zoll-Touchpanel | ||
| Echtzeitüberwachung | Echtzeitanzeige von Leistung, Vakuumgrad, Luftdruck, Gasdurchfluss, Arbeitszeit usw. | ||
| Softwareprogramm | Selbstentwickeltes, patentiertes Plasma-Steuerungssystem; dreistufige Berechtigungsverwaltung; Automatik- und manueller Modus; Rezeptparameter einstellen, speichern und abrufen; Alarmverlauf abfragen; E/A-Überwachung | ||
| Alarmfunktionen | Vakuumschutzalarm, Glühverlustalarm, Überlastalarm, Luftdruckalarm, Phasenfolgealarm | ||
| 8 | Standortbedingungen | Druckausgleichsfunktion | Unterstützt den Prozessgaseinlass mit konfigurierbarer Ausgleichszeit zur Druckstabilisierung |
| Stromversorgung | 220 V, 50/60 Hz, 9 A | ||
| Gasrohrverbinder | 6 mm Durchmesser | ||
| Anforderungen an die Gasreinheit | 99,99 % | ||
| Gaseinlassdruck | 0,4–0,6 MPa | ||
| Auslassöffnung | KF25 Flansch | ||
| 9 | Gesamtparameter der Einheit | Gesamtstromverbrauch | 2 kW |
| Gesamtabmessungen | 640 mm (B) × 665 mm (T) × 580 mm (H) |
Betriebsumgebung (Vom Kunden vorzubereitende Elemente)
| NEIN. | Artikel | Anforderungen |
| 1 | Stromversorgung | Netzstandard: 220 V, 50/60 Hz, Spannungsschwankung ±10 %; Erdungsdraht entspricht internationalen Standards; keine starken elektromagnetischen Störungen in der Umgebung des Aufstellungsortes des Geräts. |
| 2 | Installationsumgebung | Umgebungstemperatur: 0–40 °C; Relative Luftfeuchtigkeit: 15–60 %. |
| 3 | Gasquelle | Gasflaschen für O₂, Ar, N₂, H₂ und andere Prozessgase (ausgestattet mit Druckminderventilen); Einlassgasdruck ＞0,3 MPa; Durchmesser des Gasrohranschlusses: Φ6 mm. |
| 4 | Abgasleitung | An den Abluftausgang der Vakuumpumpe anschließen (obligatorisch für Reinraumanwendungen). |
