Die HY-AC500 arbeitet mit einer Rotationsplasmaspritzpistole und verfügt über zwei Steuerungsmodi (manuell und per I/O). Sie ermöglicht die gleichmäßige Reinigung, Aktivierung und Mikroätzung von Leiterplatten, flexiblen Leiterplatten, BGA-Gehäusen und Halbleiterchips. Die Anlage zeichnet sich durch Hardware in Militärqualität, digitale Echtzeitüberwachung und mehrstufige Sicherheitsfunktionen aus. Dieses 1000-W-Analog-Plasma-Schneidgerät findet breite Anwendung in der Vorbehandlung von Halbleitergehäusen, 3C-Elektronik, Displays, Automobilelektronik und der neuen Energiewirtschaft.
Marke :
HYRNUSArtikelnummer :
HY-AC500Bestellung (Mindestbestellmenge) :
1 SetGarantie :
One-Year Warranty and Lifetime MaintenanceZahlung :
T/TLieferzeit :
7-35 DaysProduktursprung :
ChinaAnaloger, kreisförmiger, drehbarer Plattform-Atmosphärenplasma-Reiniger für elektronische Bauteile
Produkteinführung
HY-AC500 Analoge Dreharbeitsplattform für atmosphärische Plasmareinigung ist ein atmosphärisches Plasma-Oberflächenbehandlungssystem in Militärqualität, das für die industrielle Kleinserienfertigung am Arbeitsplatz entwickelt wurde. Ausgestattet mit einer analogen Drehplattform und einer Direktstrahl-Rotationsplasmapistole, bietet die Maschine eine gleichmäßige Plasmaabdeckung über eine effektive Behandlungsbreite von 20–80 mm. Sie beseitigt typische Fertigungsprobleme wie mangelhafte Haftung, abblätternde Druckfarbe und sich lösenden Klebstoff und ist somit ein unverzichtbares Vorbehandlungsgerät für die Halbleiterverpackung, die Elektronikmontage sowie die Bearbeitung von Kunststoff, Metall und Glas.
Es verfügt über ein intelligentes Steuerungsdesign in Militärqualität mit hohem Leistungsfaktor und umfassendem Sicherheitsschutz, zeichnet sich durch ultraschnelle Systemreaktion aus, unterstützt einen stabilen Betrieb in einem breiten Temperaturbereich und ermöglicht eine zuverlässige Langzeit-Serienproduktion mit hoher Störfestigkeit. Echtzeit-Datenüberwachungsfunktionen erleichtern das tägliche Produktionsmanagement.
Produktanwendung
1. Halbleiter-IC-Gehäuse: Der atmosphärische Rotationsplasma-Reiniger HY-AC500 reinigt Wafer, BGAs, Leadframes und Chips vor dem Die-Attach, Drahtbonden und Vergießen. Das Nullpotentialdesign schützt IC-Chips und entfernt Verunreinigungen, um die Verpackungsausbeute zu steigern.
2. Fortschrittliche Verpackung: Plasmaaktivierung für Flip-Chip-, Underfill- und Verkapselungsprozesse, wodurch Hohlräume und Gehäuseablösungen reduziert werden.
3. 3C & Display: Bearbeitet LCD-, FPC-, PCB- und Kameramodule, um die Haftung und den Druck zu verbessern.
4. Automobilindustrie & Neue Energien: Plasmabehandlung von Autoelektronik und Lithiumbatteriegehäusen zur Behebung von Haftungsproblemen und Abblättern der Tinte.
5. Kunststoff, Metall, Glas & LED: Plasmamodifizierung für LED-Gehäuse, Teflonaktivierung, Metallplattierung und Glasvorbeschichtung.
6. Inline-Integration: Rotationsplasmapistole mit 20–80 mm Breite, die sich problemlos in automatisierte Verpackungs- und Beschichtungsproduktionslinien integrieren lässt.
Produktmerkmale
1. Das Gerät basiert auf einer Hardwarearchitektur nach Militärstandard und arbeitet zuverlässig von -25 °C bis 50 °C, um auch unter extremen Betriebsbedingungen zuverlässig zu funktionieren. Gemäß MIL-HDBK-217F-Standard beträgt seine mittlere Betriebsdauer zwischen Ausfällen (MTBF) bei 25 °C über 190.000 Stunden.
2. Die vollständig digitale Steuerung und Anzeige ermöglicht eine konstante Echtzeitverfolgung mit hoher Störfestigkeit.
3. Es integriert Funktionen zur Überprüfung des Luftdrucks, zur Überwachung der Motherboard-Temperatur und zur Leistungsregelung.
4. Das firmeneigene intelligente Chip-Steuerungssystem ermöglicht eine Echtzeitüberwachung mit einer Reaktionszeit von unter 0,1 Sekunden und bietet eine robuste Störungsunterdrückung.
5. Bei einem Plasma-Leistungsfaktor von über 79 % wird ein stabiles dynamisches Gleichgewicht und eine ausreichende Elektrodenentladungssättigung aufrechterhalten.
6. Es sind umfassende Sicherheitsvorkehrungen gegen Überhitzung, Überlastung, Kurzschluss, Unterbrechung, elektrische Leckage und Fehlbedienung vorgesehen.
Ausrüstungsstruktur
Die Anlage zur atmosphärischen Rotationsplasma-Oberflächenbehandlung besteht aus drei Hauptbaugruppen: Stromgenerator, Rotationsplasma-Spritzpistole und Steuerungssystem.
1. Stromgenerator
Es unterstützt eine automatische Leistungsanpassungstechnologie für eine stabile und hochpräzise Leistungsabgabe, die von Gasdruckschwankungen unbeeinflusst bleibt. Anwender können die relevanten Parameter anhand der tatsächlichen Probenmerkmale anpassen, um optimale Ergebnisse bei der Oberflächenbearbeitung zu erzielen.
2. Direkte Plasmaspritzpistole
Diese Rotationsspritzpistole ist für großflächige und komplex geformte Werkstücke konzipiert und bietet eine effektive Bearbeitungsbreite von 20 mm bis 80 mm. Sie lässt sich in bestehende Produktionslinien integrieren, um eine vollautomatische Inline-Bearbeitung zu ermöglichen und die Kosten für manuelle Arbeitskräfte zu senken.
3. Steuerungssystem
Das Steuerungssystem ist im Hauptschrank des Stromgenerators untergebracht. Es regelt den gesamten Betriebszustand des Atmosphärenplasma-Reinigers und gewährleistet einen umfassenden Sicherheitsschutz für das gesamte Anlagensystem.

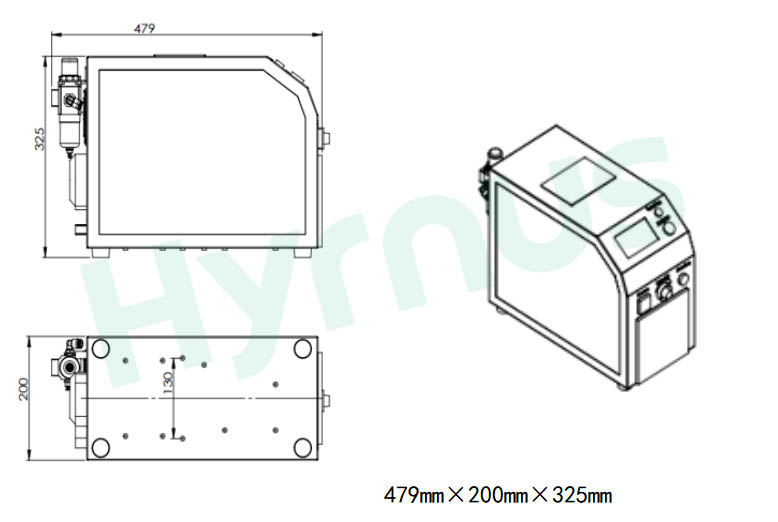

Abmessungen des PlasmageneratorsUmrisszeichnung der Haupteinheit

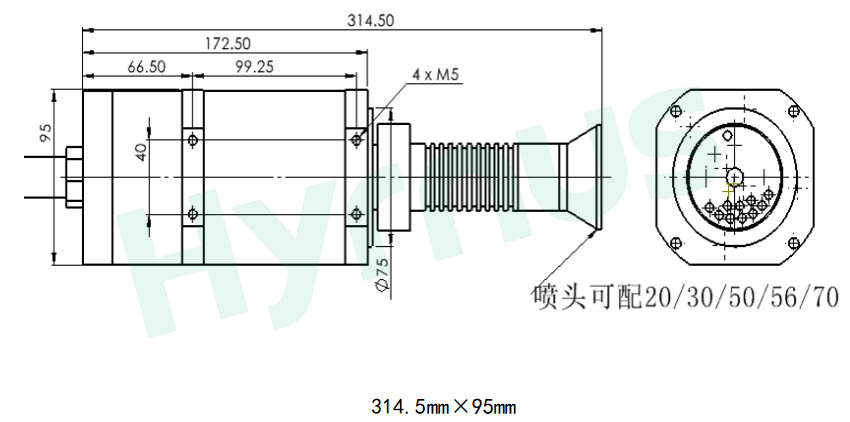

Abmessungen der Plasmakanone
Umrisszeichnung einer Plasmakanone
Technische Spezifikationen: Haupteinheit des Atmosphärenplasmagenerators
1. Atmosphärischer Plasmagenerator
(1) Hauptgeräteparameter
| Artikel | Spezifikation |
| Modell | HY-AC500 |
| Gesamtabmessungen | 479*200*325 mm (LWH) |
| Gewicht | 10 kg |
| Eingangsstromversorgung | AC220V |
| Netzfrequenz | 25 kHz |
| Plasma-Ausgangsleistung | 0–1000 W, einstellbar über Digitalanzeige |
| Steuermodus | E/A-Steuerung / Manuelle Bedienung |
| Schutz & Alarm | Schutzfunktionen gegen Temperatur, Luftdruck, Überlastung, elektrische Leckage, Kurzschluss und Leerlauf |
| Erkennungsfunktionen | Luftdruckerkennung, Stromerkennung, Mainboard-Temperaturerkennung |
(2) Spezifikationen für Direkteinspritz-Plasmaspritzpistolen
| Artikel | Spezifikation |
| Abmessungen der Spritzpistole | 314,5 mm × 95 mm |
| Standard-Düsengrößen | 20 mm, 40 mm, 60 mm, 80 mm |
| Plasma-Arbeitshöhe | 5–20 mm |
| Effektive Plasmabehandlungsbreite | 20–80 mm |
| Luftdruckbereich | Standardmäßig 0,2 MPa, einstellbar von 0,08–0,25 MPa |
2. Anforderungen an die Werksinstallation
| Artikel | Anforderungen |
| Stromversorgung erforderlich | Einphasiger Wechselstrom 220 V, 10 A; Erdungswiderstand kleiner als 4 Ω |
| Serienauspuff | Durchflussrate: 5 m³/min; Rohrmaterial: korrosionsbeständiges Material |
| Anforderungen an die Druckluft in der Fabrik | Rohrdurchmesser: 8 mm |
| Rohrmaterial: PU-Rohr | |
| Druck: 0,4–0,6 MPa | |
| Luftquellenqualitätsnorm: | |
| Feststoffpartikelgröße ≤0,1 μm, | |
| Ölgehalt ≤0,01 mg/m³, | |
Drucktaupunkt unter -40℃ |
| Artikel | Inhalt |
| Gefahrenkennzeichnung | Hochspannungsgefahren-Etikett |
| Betriebsumgebung | Temperatur: 15~35°C |
| Luftfeuchtigkeit: 30–80 % | |
| Sonstige Anmerkungen | Brennbare Gase, korrosive Gase sowie explosive oder reaktive Stäube sind im Arbeitsbereich verboten. |
Produktdetails
Absolut nicht. Es nutzt Nullpotential-Plasmatechnologie und modifiziert ausschließlich die nanoskalige Oberflächenschicht ohne thermische oder mechanische Beschädigung. Es ist sicher für ultradünne FPCs, Halbleiterwafer, PI-Folien und andere empfindliche elektronische Bauteile, die in Verpackungsprozessen verwendet werden.
Ausgangsleistung 0–1000 W einstellbar; austauschbare Düsen: 20/40/60/80 mm, effektive Behandlungsbreite 20–80 mm, Arbeitshöhe einstellbar von 5 mm bis 20 mm.
Ja. Es unterstützt sowohl manuelle Bedienung als auch die Steuerung über E/A-Signale. Der patentierte Steuerchip reagiert innerhalb von 0,1 Sekunden und überwacht in Echtzeit Luftdruck, Stromversorgung und Mainboard-Temperatur für eine stabile Inline-Massenproduktion.
Keine Vakuumkammer erforderlich. Das System arbeitet unter normalem Atmosphärendruck, wodurch Kosten für Vakuumanlagen gespart und die Integration in Montage-, Beschichtungs- und Verpackungslinien vereinfacht wird.
