Hochpräzise Ultraschall-Drahtbondmaschine für optische Bauelemente

Produkteinführung

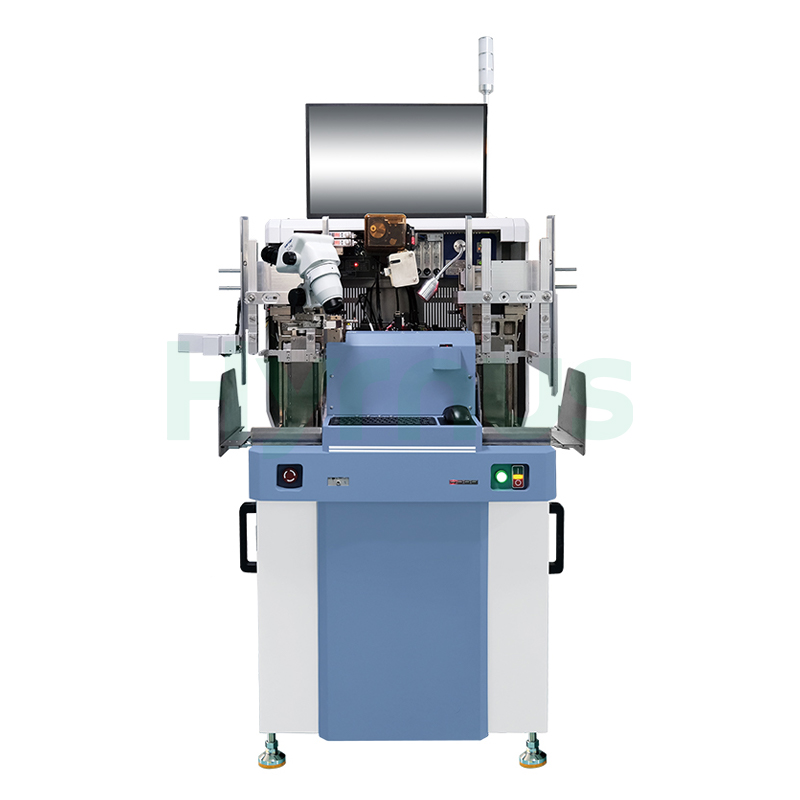

Der HY-WB500Hochpräzisions-Ultraschall-Drahtbonderist ein Standard-Planardrahtbondsystem für die Halbleiter- und Elektronikkomponentenfertigung. Es unterstützt kundenspezifische Schienen, Vorrichtungen und Magazine für verschiedene Kundenprodukte und bietet so eine flexible Anpassung an unterschiedliche Produktionsanforderungen.

Die Maschine ist mit einem programmierbaren Autofokus-Lichtweg, einem Zweifrequenz-Wandler, einem vollautomatischen Materialhandhabungssystem und einer hochsteifen Werkstückaufnahme ausgestattet. Ihr zuverlässiges Bewegungssteuerungssystem und die robuste XY-Tischführung gewährleisten präzise Positionierung und gleichbleibende Klebequalität. Dank PR Look Ahead und mehrkanaliger, mehrstufiger EFO-Funktionen optimiert das System die Klebeeffizienz und Prozesskonsistenz.

Merkmale

Technische Spezifikationen

NEIN.	Parameter	Spezifikation
1.	Arbeitskraft (anpassbar)
2.	Reisemitarbeiter Z	13 mm
3.	Heiztemperatur	Raumtemperatur ~ 300°C
4.	Werkstückhalter XY-Bereich	73 mm × 72,5 mm
5.	Betriebssystem	Windows
6.	Reisen zur Stärkung der Bindung	60 mm × 70 mm
7.	Mindestabstand der Bondpads	45 μm
8.	Bindungsgenauigkeit	±3 μm @ 3σ
9.	Drahtdurchmesser	18 μm ~ 50 μm
10.	Maximale Drahtlänge	7 mm
11.	Mindestschleifenhöhe	60 μm
12.	Genauigkeit der Schleifenhöhe	±25,4 μm
13.	Drahtschwinge	±25 μm
14.	Regelkreis	Vollständig programmierbar
15.	Optischer Pfad	2–4-facher / 1,6–3,6-facher stufenloser Zoom, programmierbarer Autofokus
16.	Standard-Bindungsgeschwindigkeit	45 ms/Drahtzykluszeit
17.	Autofokus-Distanz (Z)	4 mm
18.	Spanwinkeltoleranz	Drehung ±45°
19.	Spanpositionstoleranz	X: ±190 μm, Y: ±140 μm
20.	Bindungskraft	0–360 g
21.	Ultraschallleistung	0~2 W
22.	Druckluftbedarf	0,35–1 MPa, Φ10 Luftanschluss
23.	Eingangsspannung	Wechselstrom 220 V ± 10 % (50 Hz)
24.	Nennluftverbrauch	150 l/min bei 0,5 MPa
25.	Gewicht	Nettogewicht: 650 kg
26.	Schleifenmodi	Q-Schleife / S-Schleife / BGA-Twist
27.	Abmessungen (B×T×H)	1300 × 1000 × 1700 mm



Nutzungsbedingungen

No	Artikel	Anforderungen
1.	Umgebungstemperatur (Raumtemperatur)	15 °C ~ 30 °C
2.	Relative Luftfeuchtigkeit	30 % ~ 60 % (keine Kondensation)
3.	Vibration	Vibrationen können die Genauigkeit der Geräte beeinträchtigen; halten Sie sich von Vibrationsquellen fern.
4.	Leistungsbedarf	1. 220 V Wechselstrom ± 10 %
		2. Leistung ≥ 2000 W
		3. Frequenz: 50 Hz ± 1 Hz
5.	Erdung	Muss ordnungsgemäß geerdet sein. Beachten Sie die örtlichen Vorschriften bezüglich der Erdungsanforderungen.
6.	Andere	- Stellen Sie sicher, dass sich die Stromversorgung in der Nähe der Maschine befindet.
		Nach der Installation vor Ort ist eine präzise Nivellierung mit einem Nivellierinstrument erforderlich.
		- Verwenden Sie die Maschine nicht in Umgebungen mit starkem Lärm, Vibrationen, hoher Hitze oder Ölverschmutzung.
		- Vermeiden Sie die Installation der Maschine in der Nähe von Lüftern, Lüftungsöffnungen oder Ölquellen.
7.	Stromspannung	220 V ± 10 %
8.	Frequenz	50/60 Hz
9.	Erdung	Muss geerdet sein
10.	Leistung	≥2000 W
11.	Schnittstellenspezifikation	10 A, Einphasen-Dreileiter
