HY-ES10 ist ein experimentelles Plasmabehandlungssystem, das von Forschungsinstituten, Universitäten, Forschungs- und Entwicklungslaboren von Unternehmen sowie von Produktionslinien mit geringem Produktionsvolumen weit verbreitet eingesetzt wird. Es nutzt die CCP-Entladungstechnologie (kapazitiv gekoppeltes Plasma). Das Gesamtsystem besteht aus einer Vakuumkammer, einem Plasmagenerator, einer Vakuumpumpe sowie Gasein- und -auslässen. Die Behandlungskammer ist aus quadratischem Edelstahl gefertigt.
Marke :
HYRNUSArtikelnummer :
HY-ES10Bestellung (Mindestbestellmenge) :
1 SetGarantie :
One-Year Warranty and Lifetime MaintenanceZahlung :
T/TLieferzeit :
7-35 DaysProduktursprung :
ChinaKompakte, stufenlos einstellbare Vakuum-Plasma-Reinigungsanlage (0–300 W) für Laborforschung und -entwicklung
Produkteinführung
HY-ES10 ist ein Kompakte Vakuum-Plasma-Reinigungsmaschine, stufenlos einstellbar von 0 bis 300 W Konzipiert für Universitäten, Forschungsinstitute, F&E-Labore von Unternehmen und die Prototypenfertigung in Kleinserien. Das Gerät nutzt bewährte und zuverlässige CCP-Technologie (kapazitiv gekoppeltes Plasma) und zeichnet sich durch ein integriertes All-in-One-Design aus, bestehend aus Vakuumreaktionskammer, Plasmagenerator, Vakuumpumpe, präzisem Mehrkanal-Gaskreislauf und intelligenter SPS-Steuerung.
Mithilfe von Niedertemperatur-Plasmatechnologie führt die Maschine verschiedene Prozesse durch, darunter Oberflächenreinigung, Aktivierung, Mikroätzen, Waferbonden und Fotolackveraschung. Sie verbessert die Materialhaftung auf Oberflächen signifikant und modifiziert hydrophile oder hydrophobe Eigenschaften. Damit dient sie als universelle Vorbehandlungsanlage für Materialbondierungs-, Beschichtungs- und Substratfilmabscheidungsprozesse.
Produktanwendung
1. Reinigung: Entfernung von organischen Stoffen, Oxiden, Metallsalzen, partikelförmigen Verunreinigungen im Nanobereich usw.
2. Aktivierung: Hydrophile/hydrophobe Modifizierung, Verbesserung der Oberflächenenergie, Aufpfropfen funktioneller Gruppen, Optimierung der Biokompatibilität usw.
3. Ätzen: Oberflächenstrukturierung, Mikroätzen, Anpassung der Oberflächenmorphologie und -rauheit usw.
4. Verbindung: Verbindung von mikrofluidischen Bauteilen wie PDMS-Chips.
5. Fotolackentfernung: Veraschung des Fotolacks, Entfernung der unteren Antireflexionsbeschichtung (BARC) usw.
Produktmerkmale
1. Vakuumkammer aus Edelstahl mit Schweißverfahren nach Militärstandard, die sich durch hervorragende Dichtheit und ausgezeichnete Korrosionsbeständigkeit auszeichnet.

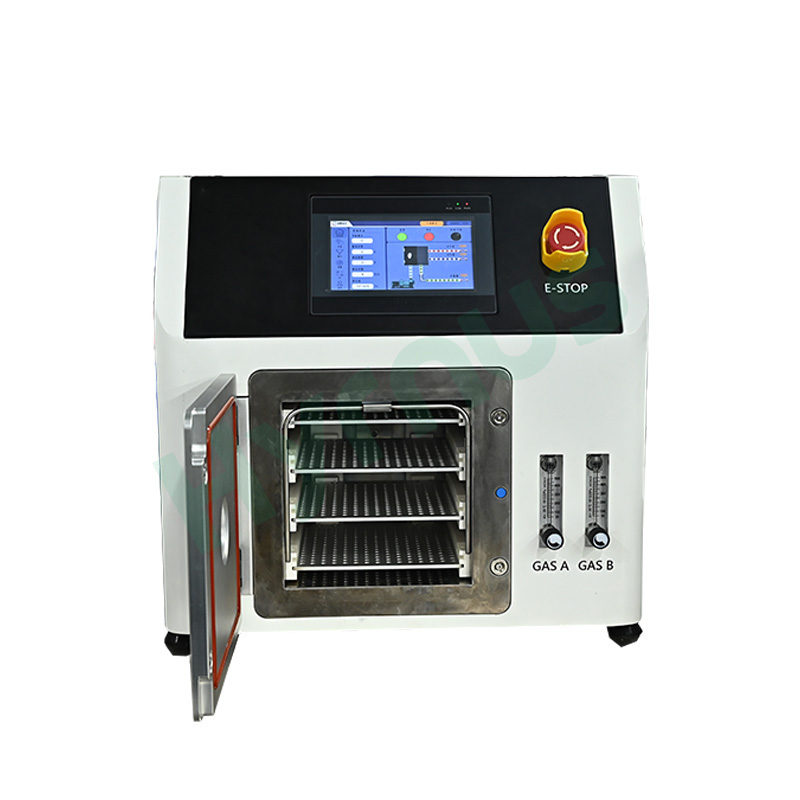

2. Ausgestattet mit 2 eingebauten Elektroden und mehrlagigen Verarbeitungsschalen zur optimalen Raumausnutzung.
3. Intuitive Touchscreen-Benutzeroberfläche für benutzerfreundliche Bedienung, die Prozessparameter in Echtzeit anzeigt.
4. Unterstützt die Speicherung mehrerer Prozessrezepte zum Abruf mit einem Klick und ermöglicht so die vollständige Rückverfolgbarkeit der Daten.
5. Zwei unabhängige Gaskanäle sind konfiguriert, um die Forschung darüber zu erleichtern, wie sich unterschiedliche Gasverhältnisse auf die Reinigungsergebnisse auswirken.
6. Das Konvektionsgasverteilungssystem erzeugt während des Betriebs eine dynamische Gaszirkulation mit gleichmäßiger Luftzufuhr, um eine überlegene Reinigungsleistung zu erzielen.

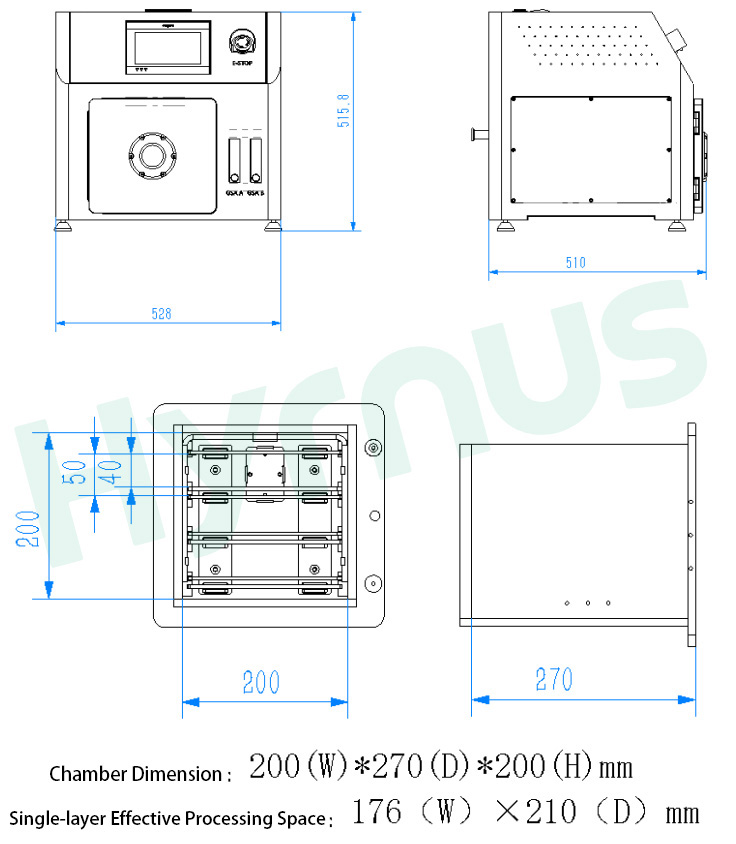

Maschinenumrisszeichnung und Vakuumkammerdiagramm
Technische Spezifikationen
| NEIN. | Kategorie | Artikelname | Parameter |
| 1 | Plasmagenerator | Leistung | 0–300 W, stufenlos einstellbar |
| Frequenz | 40 kHz | ||
| 2 | Vakuumreaktionskammer | Kammermaterial | Importierter Edelstahl 316 mit Dichtung nach Militärstandard |
| Kammervolumen | 10,8 l | ||
| Kammerabmessungen | 200 (B) × 270 (T) × 200 (H) mm | ||
| Effektive Verarbeitungsfläche einer einzelnen Schicht | 176 (B) × 210 (T) mm | ||
| Elektrodenanzahl | 2 vergoldete, spezielle Elektroden aus Aluminiumlegierung | ||
| Verarbeitungsschichten | 3 Schichten | ||
| Höhenabstand in einer einzelnen Schicht | Höhe: 35 mm | ||
| 3 | Gasregelungssystem | Gasdurchflussregler | 500 SCCM |
| Gaskanalmenge | 2 unabhängige Kanäle, kompatibel mit O₂, Ar, N₂, H₂, usw. | ||
| (Bitte benachrichtigen Sie uns im Voraus, falls ätzende Gase benötigt werden.) | |||
| 4 | Vakuummessung | Vakuummesssystem | Messbereich: 5×10⁻² ~ 1,0×10⁵ Pa |
| Messgenauigkeit: 0,1 Pa | |||
| 5 | Pumpensystem | Vakuumpumpe | Pumpleistung: 16 m³/h |
| Vakuumleitung | Edelstahlrohrleitung + pneumatische Ventile | ||
| 6 | Steuerungssystem | Touch-Screen | 7 Zoll |
| Steuermodus | SPS | ||
| Echtzeitüberwachung | Leistung, Betriebsdauer | ||
| Softwareprogramm | Selbstentwickeltes, patentiertes Plasma-Steuerungssystem, Automatik-/Manuell-Modus, E/A-Überwachung | ||
| Alarmfunktion | Vakuum-Fehlbedienungsschutz | ||
| Druckausgleichsfunktion | Unterstützt den Prozessgaseinlass mit einstellbarer Vorabgleichzeit | ||
| 7 | Versorgungsanforderungen | Stromversorgung | 220 V, 50/60 Hz, 9 A |
| Gasleitungsschnittstelle | Durchmesser: 6 mm | ||
| Gasreinheit | 99,99 % | ||
| Gasdruck | 0,4–0,6 MPa | ||
| Auslassöffnung | KF25 |
Betriebsumgebung (Vom Kunden vorzubereitende Elemente)
| NEIN. | Kategorie | Anforderungen |
| 1 | Stromversorgung | Eingangsspannung: 220 V, 50/60 Hz, Spannungsschwankung ±10 %; der Erdungsdraht muss internationalen Normen entsprechen; keine starken elektromagnetischen Störungen in der Umgebung des Aufstellungsortes. |
| 2 | Installationszustand | Umgebungstemperatur: 0–40 °C; relative Luftfeuchtigkeit: 15–60 %. |
| 3 | Gasversorgung | Gasflaschen für O₂, Ar, N₂, H₂ usw. (muss mit einem Druckregler ausgestattet sein); Eingangsdruck ＞0,3 MPa; Gasrohranschlussgröße: Φ6 mm. |
| 4 | Abgasleitung | Anschluss an den Auslass der Vakuumpumpe (obligatorisch bei Installation in Reinräumen). |
