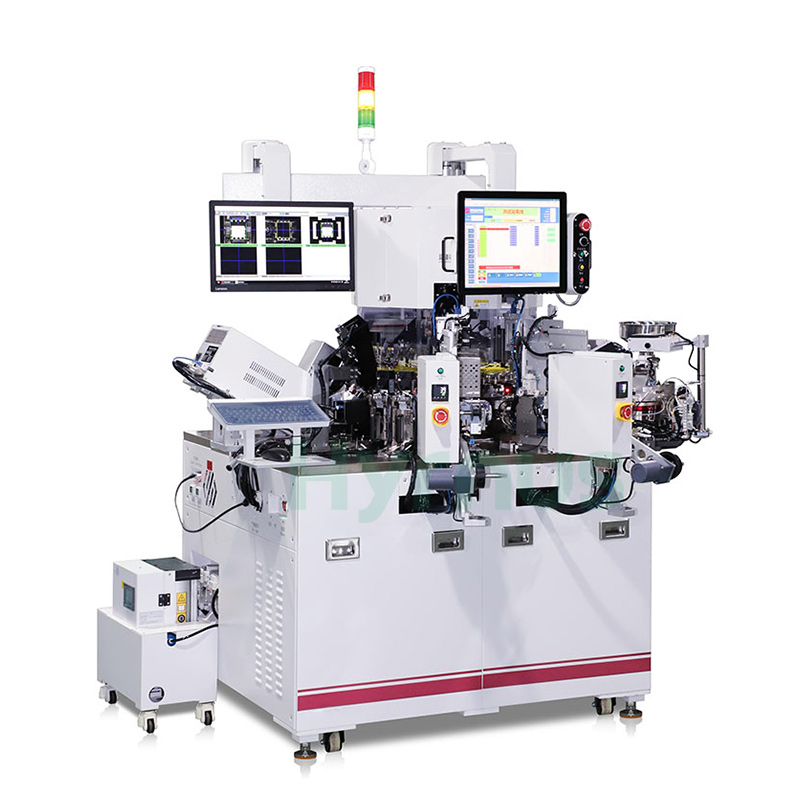

Revolver-Testhandhabungsgerät Hochtemperatur-Revolver-Sortiermaschine

HY-TS936H Turmtest-Handler ist für die Prüfung und Sortierung von diskreten Bauelementen und integrierten Schaltungen bei Raumtemperatur und hohen Temperaturen ausgelegt.

Marke :
HYRNUS
Artikelnummer :
HY-TS936H
Bestellung (Mindestbestellmenge) :
1 Set
Garantie :
One-Year Warranty and Lifetime Maintenance
Zahlung :
T/T
Lieferzeit :
7-35 Days
Produktursprung :
China

JETZT ANFRAGEN

Herunterladen

Revolver-Testhandhabungsgerät Hochtemperatur-Revolver-Sortiermaschine

Produktübersicht

HY-TS936H Turret Test Handler Es wurde für diskrete Bauelemente und integrierte Schaltungen (ICs) entwickelt, die Hochtemperaturtests erfordern. Aufbauend auf der ursprünglichen Raumtemperatur-Testfunktionalität wurde die Hochtemperatur-Testfunktionalität hinzugefügt, um eine stabile Leistung zu gewährleisten. Es eignet sich sowohl für Raumtemperatur- als auch für Hochtemperaturtests und die Sortierung von Gehäusen wie PDFN, DFN, MSOP, SOT, SOP, SOD, TO, SMA, SMB, SMC usw.

ProduktVorteil

NEIN.	Vorteilsbeschreibung
1	Testkonfiguration: 1–4 Hochtemperatur-Testplätze (optional) + Raumtemperatur-Testplätze; Heiztemperatur ≤ 180 °C (Hochtemperatur-Testplätze verfügen über eine Wärmedämmung).
2	Genauigkeit der Temperaturregelung: Heiztemperatur ≤ 180 °C; Genauigkeit der Temperaturregelung ±3 °C. Am Beispiel von PDFN 5×6 können bis zu 96 Geräte gleichzeitig erwärmt werden.
3	Hochtemperatur-Subrevolver: Die Hochtemperaturprüfung wird direkt am Hochtemperatur-Subrevolver durchgeführt, wodurch die Temperaturgenauigkeit gewährleistet wird; sowohl die Zufuhr als auch die Abfuhr sind mit Verbrühungsschutzmechanismen ausgestattet.
4	Kühlsystem: Die Kühlung erfolgt mittels eines Wirbelrohrs, wodurch eine schnelle Temperaturabsenkung von 125 °C auf 28 °C innerhalb von 30 Sekunden ermöglicht wird.
5	Automatische Fütterung (Vibrationsschale): Fütterung mit Vibrationsschale für schnelle und stabile Fütterungsgeschwindigkeit.
6	Hauptturm: Der Hauptturm ist mit 36 Pickköpfen ausgestattet, die von unabhängigen Motoren angetrieben werden und das Produkt durch die Adsorption des Pickkopfes präzise in die Mitte jeder Station befördern können.
7	Ausrichtungsausrichter: Genaue Positionierung und Kommutierung des Produkts, Positionierungstoleranz ≤ 0,005 mm, Richtungsgenauigkeit bis zu 0,1 Grad.
8	Mechanismus der Markierungsstation: Die Markierungsstation integriert Lasermarkierung, Staubabsaugung und Inspektionsbildgebung der Markierung, wodurch die Markierungsgeschwindigkeit deutlich verbessert wird.
9	Band- und Spulenmodul: Zusätzlich zur standardmäßigen automatischen Bandaufwicklung wird auch die automatische Materialnachfüllung unterstützt.

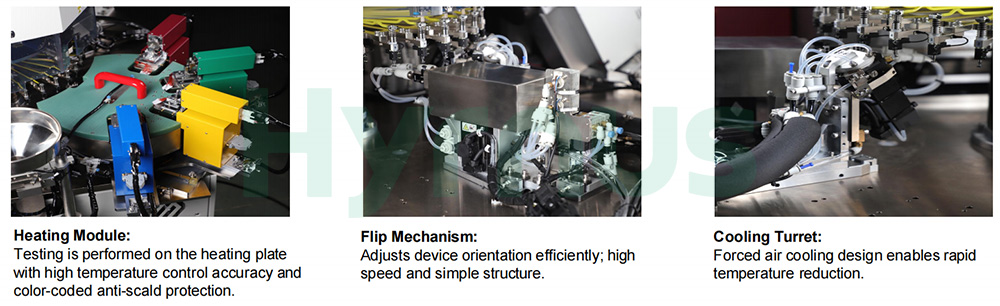

Hyrnus turret sorter

Technische Parameter

NEIN.	Parameter	Spezifikation
1	Geeignete Komponenten	PDFN, DFN, MSOP, SOT, SOP, SOD, TO, SMA/B/C usw.
2	UPH	Max. 10.000 (Testzeit unter 200 ms)
3	Hochtemperatur-Prüfstation	1-4 Stationen verfügbar, hohe Temperatur (optional)
4	Hochtemperatur-Prüfverfahren	Test auf der Vorheizplatte
5	Hochtemperatur-Prüftemperatur	30~180℃ ±3℃
6	Kategorisierung	4+4+1
7	Beim Laden	Schüssel ein / Rohr ein
8	Ausladen	Tape out / Tube out
9	Druckmodus	Servomotor + Nockenwelle / Importierter Linearmotor / Inländischer Linearmotor
10	Genauigkeit der Kraftregelung	Die Kraftregelung ermöglicht eine Genauigkeit von ±10 % (≥10 N) / ±5 % (2–10 N) und unterstützt eine adaptive Kalibrierung.
11	Stabilität	MTBA > 60 min, MTTA<3 Minuten, MTBF > 168 Stunden
12	Atmosphärischer Druck	0,4–0,7 MPa, Vakuum: >65 kPa
13	Stromquelle	Wechselstrom 220 V / 380 V, 50/60 Hz
14	Markierungsparameter	10-W-Lasermarkierungsgerät / 20-W-Pulsmarkierungsgerät (optional); Markierungsbereich: 110 mm × 110 mm / 70 mm × 70 mm; Gravurgeschwindigkeit: 7000 mm/s; Minimale Zeichengröße: 0,5/0,3; Ausgangsleistung: 0–10 W / 20 W
15	Bildparameter	Kamera und Auflösung: 1,6-Megapixel-CCD-Kamera, Auflösung H1440×V1080 Pixel; Genauigkeit: ≤0,015 mm/Pixel; Zykluszeit: <50 ms
16	Busprogramm	Hohe Präzision, hohe Geschwindigkeit, freier Zugriff auf alle Servoparametereinstellungen, komfortable Geräteinbetriebnahme und -überwachung; MTBA-Originaldatensätze, Gerätebetriebsprotokolle, Gerätefehleralarmcodes und -informationen sowie weitere Daten werden dauerhaft gespeichert
17	Plektren	36
18	Wichtige Komponenten	Importiertes DDR

Produktstruktur und Funktionsprinzip

Mit insgesamt 18 bis 24 Modulstationen kann jede Konfiguration je nach Marktbedarf geändert werden. HY Merkmale der automatischen Hochgeschwindigkeits-Testsortiermaschine:

NEIN.	Artikel	Beschreibung
1	UPH bis zu 45.000 bis 50.000 pro Stunde	1.Die Turmkonstruktion wird übernommen
		2.Verwendung des Keens PLC + PC-Systems
		3. Servomotorsysteme sind weit verbreitet.
		4.Ausgestattet mit dem branchenweit besten optischen System
2	Hohe Flexibilität	1.Unterstützt verschiedene Fütterungssysteme
		2.Ausgestattet mit einem modularen System für einfache Fehlersuche und Wartung
		3.Ausgestattet mit zwei Displays, die die gesamte Maschine um 360 Grad abdecken und so die Fehlersuche und Wartung erleichtern.
3	Ikonische mehrsprachige Benutzeroberfläche	Windows 7-Betriebssystem
4	Design	Standardisierte Designs

Turret Test Handler Structure

Workflow

Funktionsprinzipdiagramm: Komponenten von der Vibrationsplatte bis zum Abschluss des gesamten Prozesszyklus, Funktionsprinzip der Maschine: DDR-Motor für die Rotation der Saugdüse (50 ms pro Zyklus), SPS-gesteuerte Servomotoren, Magnetventile, Zylinder, Induktoren zur Vervollständigung einer Reihe von Arbeitsstationen mit den zugehörigen Detektionskomponenten. Die folgende Abbildung:

ic handler workflow

Leistungsstarke Softwarefunktionen

Mithilfe von IoT-Technologie haben wir branchenführende Softwarelösungen entwickelt, die große Mengen an Prozess- und Umweltdaten vor Ort in einer einheitlichen Plattform integrieren. Durch innovative Algorithmen optimiert unser System die Produktionseffizienz, die Qualitätskontrolle und die vorausschauende Wartung von Anlagen. Diese Modelle sind praxiserprobt und validiert, um die Ausbeute effektiv zu steigern und Ausfallzeiten sowie fehlerbedingte Verluste zu minimieren.

ic handler Software
