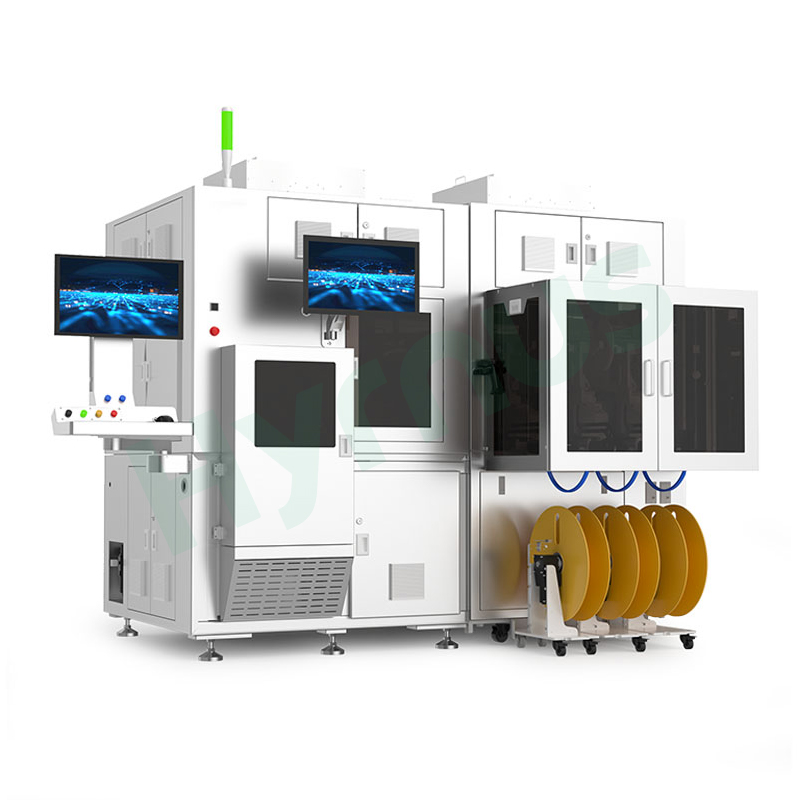

Hochpräzise Wafer-Level-Sortiermaschine der Serie

HY-WS600SeriensortiermaschineEs ermöglicht „präzises Sortieren, hocheffiziente Massenproduktion und Kostenkontrolle“ in fortschrittlichen Packaging-Prozessen und zählt damit zu den wichtigsten inländischen Alternativen für Backend-Packaging-Anlagen in der Halbleiterindustrie. Es deckt das kritische Segment der Wafer-Level-Verarbeitung in der Test- und Sortierproduktlinie ab und vervollständigt so die Komplettlösung für die gesamte industrielle Wertschöpfungskette von Backend-Prozessen in der Halbleiterindustrie.Es unterstützt 6-Zoll-, 8-Zoll- und 12-Zoll-Wafer sowie Chips in voller Größe von 0,5×0,5 mm bis 15×15 mm und deckt damit eine breite Palette von Bauelementen ab, darunter SiC, IGBT, CIS und MEMS.

Wichtigste Fähigkeiten und Vorteile

Die Produktlinie für Test und Sortierung deckt über 95 % der Test- und Sortierszenarien für Chips ab und erfüllt die Anforderungen für Chips in den Bereichen Konsumgüter, Industrie und Automobil. Dank eines vollautomatisierten Closed-Loop-Prozesses wird die Inspektionseffizienz um 60 % gesteigert und eine Ausbeutekontrolle von 99,9 % erreicht. Unternehmen können so Kosten senken und die Effizienz erhöhen. Die Produkte ermöglichen präzises Sortieren und Klassifizieren mit einer Genauigkeit von ±25 μm, hohe Flexibilität und eine minimale Fehlererkennungsrate von 10 μm während des Halbleiter-Packaging-Prozesses.

Anwendungsszenarien

Prüfung der photoelektrischen Leistungsfähigkeit von Lichtsensorchips, TOF-Chips und anderen verwandten Bauelementen sowie Langzeit-Einbrenn-/Tests von Chips.

Technische Spezifikationen

Artikel	Spezifikation
Modell	HY-WS600A	HY-WS601A
Eingangsformular	6/8/12-Zoll-Wafer, Tray, Band & Rolle
Werkzeuggröße	0,5 × 0,5 mm ~ 15 × 15 mm
Werkzeugdicke	≥ 80 μm
UPH	≥ 20K	≥ 5K
Ausgabe BIN-Anzahl	Einzelbehälter	Mehrfachbehälter (max. 6 Behälter)
Ausgabeformat	6/8/12-Zoll-Wafer / Tray / Gurt & Rolle	Tray / Band & Rolle
Kraftregelungsbereich	50 g (0,5 N) ~ 1000 g (10 N)
Genauigkeit der Kraftregelung	≤ ±10%
Genauigkeit der Platzierung	±25 μm @ 3σ
Winkelgenauigkeit der Platzierung	±0,5° @ 3σ
Inspektion der Vorder- und Rückseite	Detektionsgenauigkeit: >10 μm, detektierbar mit einem Kontrast ≥30;
	Fehlerarten: Kratzer, Flecken, Fremdkörper, Risse im Stempel, abgeplatzte Stellen, abgeplatzte Kanten usw.
Geräteabmessungen	1500 mm (L) × 1500 mm (B) × 1900 mm (H)	2400 mm (L) × 2300 mm (B) × 1900 mm (H)

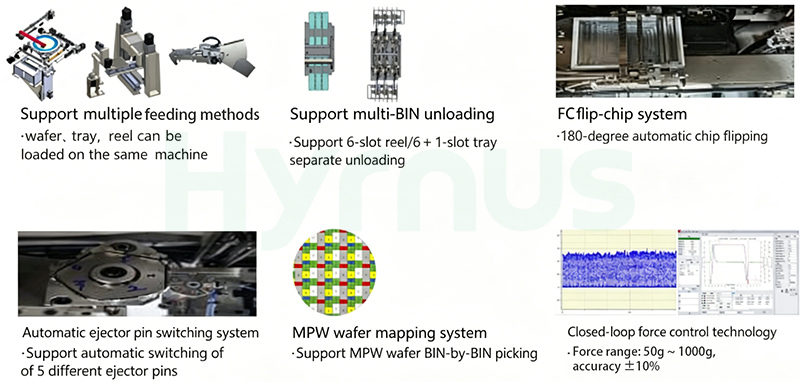

Produktdetails
