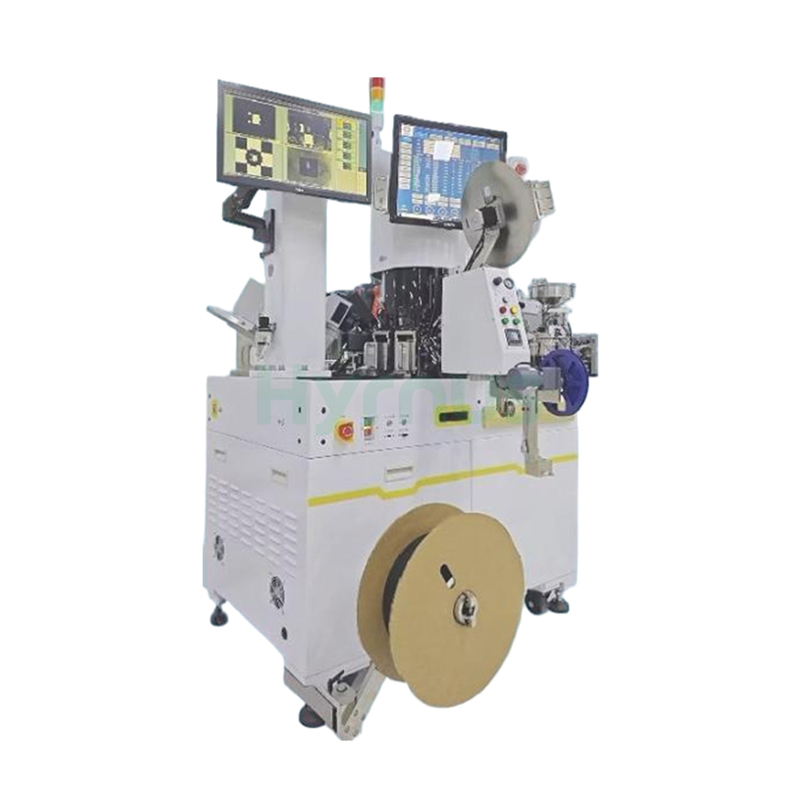

Hochleistungs-Serienprüf- und Klebeband-Integrierter Handler

HY-TT2401 CHüftsortiermaschine Das System bietet einen maximalen Durchsatz von 45.000 Einheiten pro Stunde (UPH) mit einer Positioniergenauigkeit von ±5 µm und einer Richtungsgenauigkeit von ±0,1°. Es gewährleistet Präzision und Effizienz für eine Vielzahl von Gehäusetypen, darunter SOT, SOD, SC, SON, SOP, BGA, QFN, DFN, TSSOP, MSOP und WLCSP, sowie für magnetische, optische und Näherungssensoren. Das System verfügt über ein Bilderkennungssystem mit 480 × 640 Pixeln, 256 Graustufen und einer Erkennungsgenauigkeit von RA 0,02–0,03. Es unterstützt 2 bis 8 Teststationen und beinhaltet integrierte Funktionen für die optische Inspektion und Lasermarkierung. Das System arbeitet mit 220 V AC ±5 % / 50 Hz und einer Leistung von 800–1500 W. Es benötigt eine minimale Druckluftversorgung von 0,5 MPa und verbraucht 50 l/min. Mit kompakten Abmessungen von 1470 mm × 1340 mm × 1900 mm und einem Gewicht von 800 kg bietet die HY-TT2401 eine zuverlässige und platzsparende Lösung für die Prüfung und Verpackung von Geräten in großem Umfang und mit hoher Genauigkeit.

Wichtigste technische Spezifikationen

Spezifikationen der HY-TT2401-Serie
Systemfunktion
Durchsatz (UPH)	Max. 45.000 Einheiten pro Stunde (variiert je nach Produktgröße und Testdauer)
Positionsgenauigkeit	±5 µm
Richtungsgenauigkeit	±0,1°
Anwendbare Verpackungsarten	SOT, SOD, SC, SON, SOP, BGA, OIC, TSSOP, MSOP, QFN, DFN, WLCSP, Magnetsensor, optischer Sensor, Näherungssensor usw.
Gerätekonfiguration
Fütterungsmethode	Vibrationsscheibe
Entladungsmethode	Klebeband
Optische Inspektion	Ja
Lasermarkierung	Ja
Testbasisstationen	2 bis 8 Stationen
Bilderkennungssystem
Graustufen	256 Graustufen
Auflösung	480 × 640 Pixel
Erkennungsgenauigkeit	Pixelgenauigkeit: PA 0,01; Erkennungsgenauigkeit: RA 0,02–0,03
Elektrische Parameter
Spannung / Frequenz	220 V Wechselstrom ±5 % / 50 Hz
Nennleistung	800–1500 W
Druckluftbedarf	0,5 MPa (Minimum)
Luftverbrauch	50 l/min
Mechanische Abmessungen
Abmessungen (L × W × H)	L 1470 × W 1340 × Höhe 1900 mm
Gewicht	800 kg
