Der HY-TT1801 Testsorter wird zum Verpacken von diskreten Bauelementen, ICs, DFN-Komponenten und Gleichrichterbrücken eingesetzt.
Marke :
HYRNUSArtikelnummer :
HY-TT1801Bestellung (Mindestbestellmenge) :
1 SetGarantie :
One-Year Warranty and Lifetime MaintenanceZahlung :
T/TLieferzeit :
7-35 DaysProduktursprung :
ChinaHochgeschwindigkeits-Serienprüf- und Klebeband-integrierte Maschine
Produkteinführung

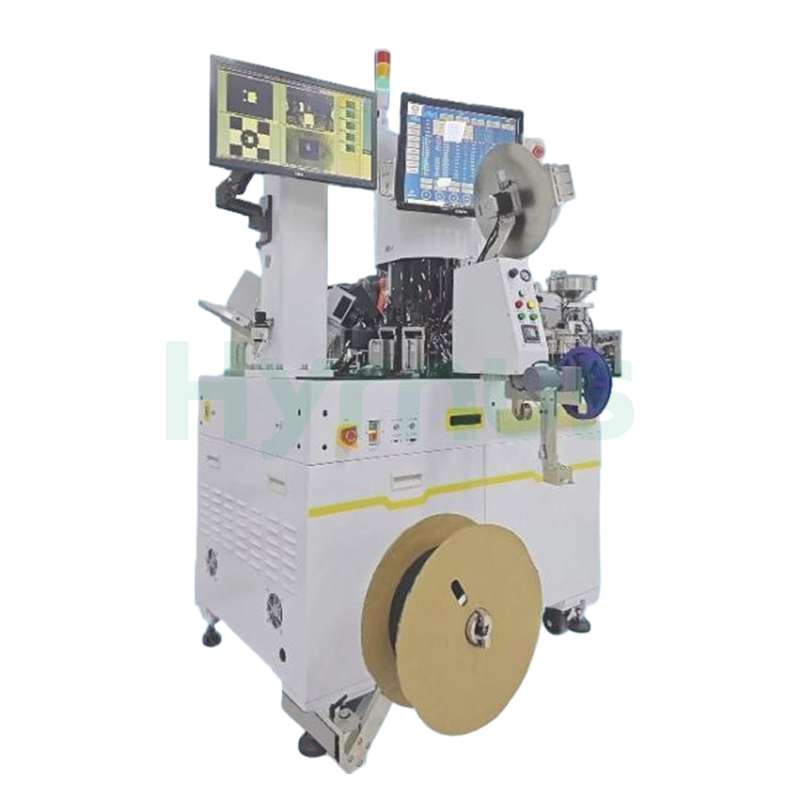

HY-TT1801 Revolver-TestsortiererDas System vereint Hochgeschwindigkeits-Prüf-, Markierungs- und Klebefunktionen. Ausgestattet mit importierten DD-Motoren aus Japan gewährleistet es einen stabilen Betrieb und eine hohe Umschlagshäufigkeit. In Kombination mit integrierten Markierungs- und Bildverarbeitungssystemen liefert es hochwertige Klebeergebnisse für den Kunden.
Hardware-System
selbstentwickelte Motoren
Intern entwickelte Testplatinen
Optimierte Struktur mit erhöhter Präzision
Hohe Geschwindigkeit und hohe Effizienz
Maximaler Durchsatz bis zu 55.000/h
Multifunktionales Design, geeignet für branchenübergreifende AnwendungenBildverarbeitungssystem
Das Bildverarbeitungssystem unterstützt mehrere Konfigurationsoptionen.
Kompatibel mit verschiedenen Produktgrößen: 1,0×1,0, 3,5×3,5, 4×4 und 6×6 mm.
Die Technologie zur visuellen Erkennung wird unabhängig im eigenen Haus entwickelt.Ausstattungsmerkmale
Automatische Höhenkalibrierungsfunktion
Automatische Zuführung: Vibrationswendelförderer für schnelle und gleichmäßige Materialzufuhr
Prüfung: Ausgestattet mit 2–8 elektrischen Prüfstationen und 4 CCD-Inspektionsstationen für effiziente Orientierungsprüfung, optische Inspektion und elektrische Leistungsprüfung, wodurch die Ausbeute deutlich verbessert wird.
Hauptrevolver: 18 oder 24 servogesteuerte Vakuumdüsen zum präzisen Transport der Produkte zu den einzelnen Stationen.
Dreheinheit: Hochpräzise Positionierung und Produktausrichtungsjustierung mit einem Positionierungsfehler von 0,005 mm und einer Winkelgenauigkeit von 0,1°
Markierturm: Integriert mit Lasermarkierung, Staubabsaugung und visueller Markierungsprüfung zur deutlichen Verbesserung der Markiergeschwindigkeit
Klebebandmodul: Unterstützt automatisches Klebeband mit zusätzlicher automatischer MaterialnachschubfunktionWichtigste technische Spezifikationen
| Spezifikationen der HY-TT1801-Serie | |
| Systemfunktion | |
| Durchsatz (UPH) | Max. 55.000 Einheiten pro Stunde (variiert je nach Produktgröße und Testdauer) |
| Positionsgenauigkeit | ±5 µm |
| Richtungsgenauigkeit | ±0,1° |
| Anwendbare Verpackungsarten | SOT, SOD, SC, SON, SOP, BGA, OIC, TSSOP, MSOP, QFN, DFN, WLCSP, Magnetsensor, optischer Sensor, Näherungssensor usw. |
| Gerätekonfiguration | |
| Fütterungsmethode | Vibrationsscheibe / -rohr |
| Entladungsmethode | Trägerband / -rohr |
| Optische Inspektion | Ja |
| Lasermarkierung | Ja |
| Testbasisstationen | 2 bis 8 Stationen |
| Bilderkennungssystem | |
| Graustufen | 256 Graustufen |
| Auflösung | 480 × 640 Pixel |
| Erkennungsgenauigkeit | Pixelgenauigkeit: PA 0,01; Erkennungsgenauigkeit: RA 0,02–0,03 |
| Elektrische Parameter | |
| Spannung / Frequenz | 220 V Wechselstrom ±5 % / 50 Hz |
| Nennleistung | 800–1500 W |
| Druckluftbedarf | 0,5 MPa (Minimum) |
| Luftverbrauch | 50 l/min |
| Mechanische Abmessungen | |
| Abmessungen (L × W × H) | L 1470 × W 1340 × Höhe 2020 mm |
| Gewicht | 800 kg |

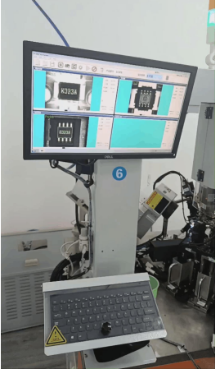

Anwendungsbeispiele von Kunden (Bedienung von Sortiermaschinen)
Produktdetails
HY-BT12 Klebebandmaschine mit blauem Klebebandist eine Hochgeschwindigkeits-Tapemaschine für blaues Klebeband, die Chips präzise von blauen Wafern abnimmt und in Trägerbänder für IC- und LED-Bauelemente einlegt.
HY-TT2401 HAndlerist ein leistungsstarker integrierter Handler, der elektrische Prüfung, optische Inspektion und Klebebandverpackung in einem einzigen automatisierten System vereint und für Halbleiterverpackungs- und Testanwendungen entwickelt wurde.
Der Halbleiter-Handler HY-CS3025 dient der visuellen Fehlerprüfung, der Prüfung der elektrischen Leistungsfähigkeit und der Endproduktverpackung von Chip-Tantalkondensatoren und mehrlagigen Aluminiumkondensatoren.
HY-CS3021 Chipsortierer ist desiKonstituiert für die visuelle Fehlerprüfung, die Prüfung der elektrischen Leistungsfähigkeit und die Verpackung von miniaturisierten aktiven und passiven Bauteilen.
HY-CS900 Halbleiter-Handler Automatisierte Test- und Sortieranlagen für die Prozessautomatisierung.
HY-CS800SorterIst Vollautomatische Hochpräzisions-Sortieranlage für die Endprüfung (FT)
Die Chip-Sortiermaschine HY-WS600 integriert Wafer-Level-Inspektion, hochpräzise Sortierung, automatisiertes Be- und Entladen sowie Datenrückverfolgbarkeit in einem einzigen System.
