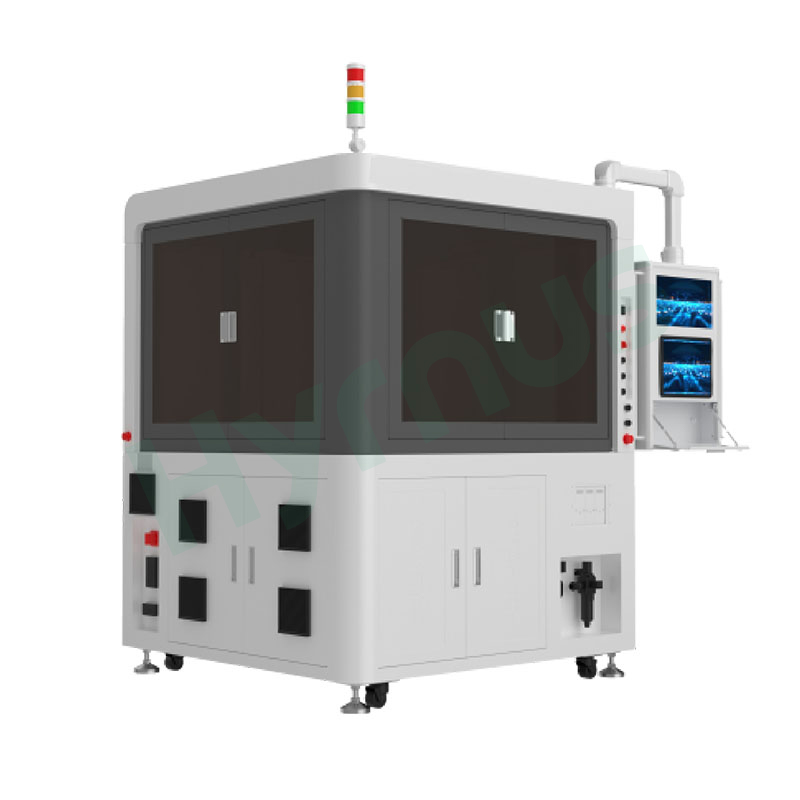

HY-CS3021 Chipsortierer ist desiKonstituiert für die visuelle Fehlerprüfung, die Prüfung der elektrischen Leistungsfähigkeit und die Verpackung von miniaturisierten aktiven und passiven Bauteilen.
Marke :
HYRNUSArtikelnummer :
HY-CS3021Bestellung (Mindestbestellmenge) :
1 SetGarantie :
One-Year Warranty and Lifetime MaintenanceZahlung :
T/TLieferzeit :
7-35 DaysProduktursprung :
ChinaPrüf- und Sortiermaschine für Chip-Kondensatoren zur visuellen Fehlerprüfung
Produkteinführung
HY-CS3021 Test- und SortiermaschineDiese Anlage ist auf die Bearbeitung von Chipkondensatoren spezialisiert, darunter SLC-, Array-, MLC- und Siliziumkondensatoren sowie weitere Typen. Sie erfüllt die hohen Anforderungen an Präzision, Kompatibilität und intelligente Funktionen für die Großserienfertigung miniaturisierter Halbleiterbauelemente und ist eine Schlüsselkomponente zur Verbesserung der Produktqualität und Produktionseffizienz von Chipkondensatoren.
Wichtigste Fähigkeiten und Vorteile
Die Prüf- und Sortiermaschine HY-CS3021 verfügt über eine vollständig modulare Architektur mit frei konfigurierbarer Struktur und modularen Verschleißteilen. Dies ermöglicht einen schnellen Produktwechsel und die problemlose Anpassung an unterschiedliche Produktspezifikationen. Durch die Integration bewährter Algorithmen mit KI-Inspektionstechnologie und CCD-Autofokus erreicht sie eine Erkennungsgenauigkeit von ≥ 5 μm, unterstützt die 2-seitige/6-seitige Sichtprüfung und erkennt präzise Defekte wie Elektrodenoxidation, Kratzer und Eckenabsplitterungen.
Anwendungsszenarien
Einschichtige Chipkondensatoren (SLC)
Mehrschichtige Chipkondensatoren (MLC/MLCC)
Siliziumkondensatoren
RC-Netzwerke
Array-Chipkondensatoren
Technische Spezifikationen
| Artikel | Spezifikation |
| Modell | HY-CS3021 |
| Produktgröße | 0,2 mm × 0,2 mm ~ 10 mm × 10 mm |
| Eingabeformate | Schüttgut / Wafer |
| Ausgabeformate | Waffelpackung / Gelpackung / Waffel |
| Ausrüstung UPH | ≥ 5K (Testzeit ≤ 200 ms) |
| Hauptprüfungsgegenstände | Kapazität, Verlustfaktor, Isolationswiderstand, Spannungsfestigkeit |
| Genauigkeit der Waffelpackungsplatzierung | Einseitiger Abstand ≥ 0,03 mm; Platzierungserfolgsrate > 96 % |
| Genauigkeit der Platzierung des blauen Klebebands | ±25 µm; ±1° |
| Sichtprüfung | Prüfgenauigkeit > 5 µm; erkennbar bei einem Kontrast > 30. Erkennbare Defekte: Kratzer, Abnutzung, fehlende Beschichtung, überschüssige Beschichtung, Aufwölbung, Abblättern, Dellen, Eindellungen, Verfärbungen, Verunreinigungen, Absplitterungen, Elektrodenpositionsversatz usw. |
| Geräteabmessungen | 1500 mm (L) × 1300 mm (B) × 1900 mm (H) |
