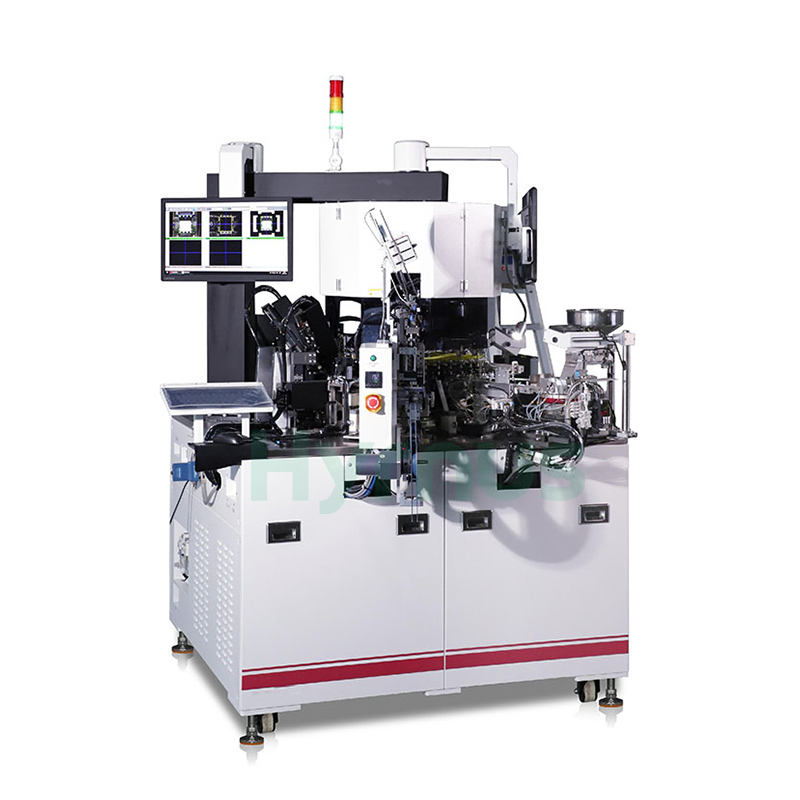

HY-TS936L Turmtest-Handler wird für die Prüfung, Sichtprüfung und das Abkleben lichtempfindlicher Serienbauteile verwendet.
Marke :
HYRNUSArtikelnummer :
HY-TS936LBestellung (Mindestbestellmenge) :
1 SetGarantie :
One-Year Warranty and Lifetime MaintenanceZahlung :
T/TLieferzeit :
7-35 DaysProduktursprung :
ChinaRevolvertestgerät für lichtempfindliche Halbleiterbauteile
Produktübersicht
HY-TS936LTurmtest-Handler Die Maschine dient der Prüfung, Sichtprüfung und dem Verkleben lichtempfindlicher Bauteile. Sie nutzt hochpräzise Direktantriebstechnologie (DDR) für gleichbleibende Leistung und hohe Stückzahlen pro Stunde. Die Maschine integriert drei Prüfarten – Lichtquellenprüfung, Luftporenprüfung und Graukartenprüfung – und liefert so qualitativ hochwertige Produkte.
ProduktVorteil
| NEIN. | Vorteilsbeschreibung |
| 1 | Unterstützt die gleichzeitige Prüfung von bis zu 9 Stationen und erhöht so die Durchsatzleistung der Maschine für Produkte mit langen Prüfzeiten. |
| 2 | Die Saugdüsen verfügen über eine Abschirmung und eine automatische Höhenkorrekturfunktion. |
| 3 | Automatische Zuführung (mit Vibrationsscheibenvorrichtung): Die Vibrationsscheibe fördert das Material schnell und gleichmäßig. |
| 4 | Hauptdrehtisch: Der Hauptdrehtisch ist mit 36 Pickköpfen ausgestattet, die von unabhängigen Motoren angetrieben werden und das Produkt durch die Adsorption des Pickkopfes präzise in die Mitte jeder Station befördern können. |
| 5 | Ausricht-/Drehvorrichtung: Positioniert und dreht Produkte präzise mit einem Positionierfehler von 0,005 mm und einer Richtungsgenauigkeit von 0,1 Grad. |
| 6 | Markierscheibenmechanismus: Die Markierscheibe kann Lasermarkierung, Staubabsaugung und visuelle Markierungsprüfung durchführen, wodurch die Markiergeschwindigkeit deutlich erhöht wird. |
| 7 | Klebebandkomponente: Neben dem einfachen automatischen Kleben verfügt es auch über eine automatische Nachfüllfunktion. |
| 8 | Funktion zur Bildinspektion nach dem Versiegeln (optional). |
Technische Parameter
| Parameter | Spezifikation |
| Geeignete Komponenten | PV-Serienkomponente |
| UPH | Max 6K (Testzeit unter 2 Sekunden) |

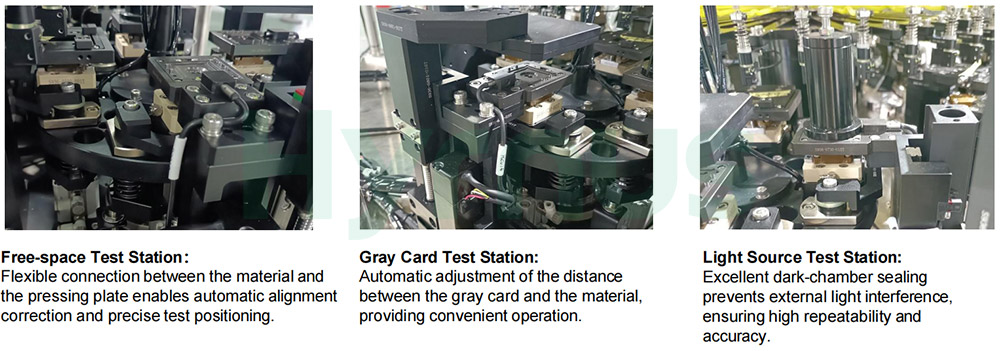

| Prüfstation | Unterstützt bis zu 9 Teststandorte (einschließlich Lichtquellentest, Graukartentest und Freiraumtest) |
| Kontaktart | Pogo-Pin |
| Einstufung | 4+4+1 |
| Laden | Schüssel ein / Rohr ein |
| Entladung | Tape out |
| Druckmodus | Servomotor + Nocken / Importierter Linearmotor / Inländischer Linearmotor |
| Genauigkeit der Kraftregelung | Die Kraftregelung erreicht eine Genauigkeit von ±10% (≥10 N) / ±5% (2-10 N, unterstützt adaptive Kalibrierung). |
| Stabilität | MTBA > 60 min, MTTA<3 Minuten, MTBF > 168 Stunden |
| Druck | 0,4–0,7 MPa, Vakuum >65 kPa |
| Stromquelle | Wechselstrom 220 V, 50/60 Hz |
| Markierungsparameter | 10-W-Lasergenerator:HYCW10Y-S Mindestbuchstabenhöhe: 0,3 mm, Zeilenbreite: 0,045 mm-0,06 mm;HYMinimale Buchstabenhöhe CW10Y-H: 0,2 mm, Zeilenbreite: 0,02 mm–0,03 mm |
| Bildparameter | Kamera und Auflösung: 1,6-Megapixel-CCD-Kamera, Auflösung H1280*V1080 Pixel; Genauigkeit: ≤0,013 mm/Pixel; Zykluszeit: <35 ms |
| Busprogramm | Hohe Präzision, schnelle Reaktionszeiten und freier Zugriff auf alle Servoparameter ermöglichen die einfache Fehlersuche an der Anlage und die Überwachung verschiedener MTBA-Rohdatensätze. Betriebsprotokolle, Alarmcodes und weitere Informationen werden dauerhaft gespeichert und können jederzeit abgerufen werden. |
| Abmessungen | 1600*1600*1900 (mm) |
| Arbeitsplätze | 36 |
| Wichtige Komponenten | Importiertes DDR |
Produktstruktur und Funktionsprinzip
Mit insgesamt 18 bis 24 Modulstationen kann jede Konfiguration je nach Marktbedarf angepasst werden. HY Merkmale der automatischen Hochgeschwindigkeits-Testsortiermaschine:
| NEIN. | Artikel | Beschreibung |
| 1 | UPH bis zu 45.000 bis 50.000 pro Stunde | 1.Die Turmkonstruktion wird übernommen |
| 2.Verwendung des Keens PLC + PC-Systems | ||
| 3. Servomotorsysteme sind weit verbreitet. | ||
| 4.Ausgestattet mit dem branchenweit besten optischen System | ||
| 2 | Hohe Flexibilität | 1.Unterstützt verschiedene Fütterungssysteme |
| 2.Ausgestattet mit einem modularen System für einfache Fehlersuche und Wartung | ||
| 3.Ausgestattet mit zwei Displays, die die gesamte Maschine um 360 Grad abdecken und so die Fehlersuche und Wartung erleichtern. | ||
| 3 | Ikonische mehrsprachige Benutzeroberfläche | Windows 7-Betriebssystem |
| 4 | Design | Standardisierte Designs |
Workflow
Funktionsprinzipdiagramm: Komponenten von der Vibrationsplatte bis zum Abschluss des gesamten Prozesszyklus, Funktionsprinzip der Maschine: DDR-Motor für die Rotation der Saugdüse (50 ms pro Zyklus), SPS-gesteuerte Servomotoren, Magnetventile, Zylinder, Induktoren zur Vervollständigung einer Reihe von Arbeitsstationen mit den zugehörigen Detektionskomponenten. Die folgende Abbildung:
Leistungsstarke Softwarefunktionen
Mithilfe von IoT-Technologie haben wir branchenführende Softwarelösungen entwickelt, die große Mengen an Prozess- und Umweltdaten vor Ort in einer einheitlichen Plattform integrieren. Durch innovative Algorithmen optimiert unser System die Produktionseffizienz, die Qualitätskontrolle und die vorausschauende Wartung von Anlagen. Diese Modelle sind praxiserprobt und validiert, um die Ausbeute effektiv zu steigern und Ausfallzeiten sowie fehlerbedingte Verluste zu minimieren.
Qualitätskontrollprozess
Produktdetails
