HY-TS936T Revolversortiermaschine ist für die Handhabung von diskreten Bauelementen und IC-Komponenten auf Tray-Basis konzipiert.
Marke :
HYRNUSArtikelnummer :
HY-TS936TBestellung (Mindestbestellmenge) :
1 SetGarantie :
One-Year Warranty and Lifetime MaintenanceZahlung :
T/TLieferzeit :
7-35 DaysProduktursprung :
ChinaTray-Transfer-Turret-Sortiermaschine für diskrete Bauelemente und IC-Komponenten
Produktübersicht

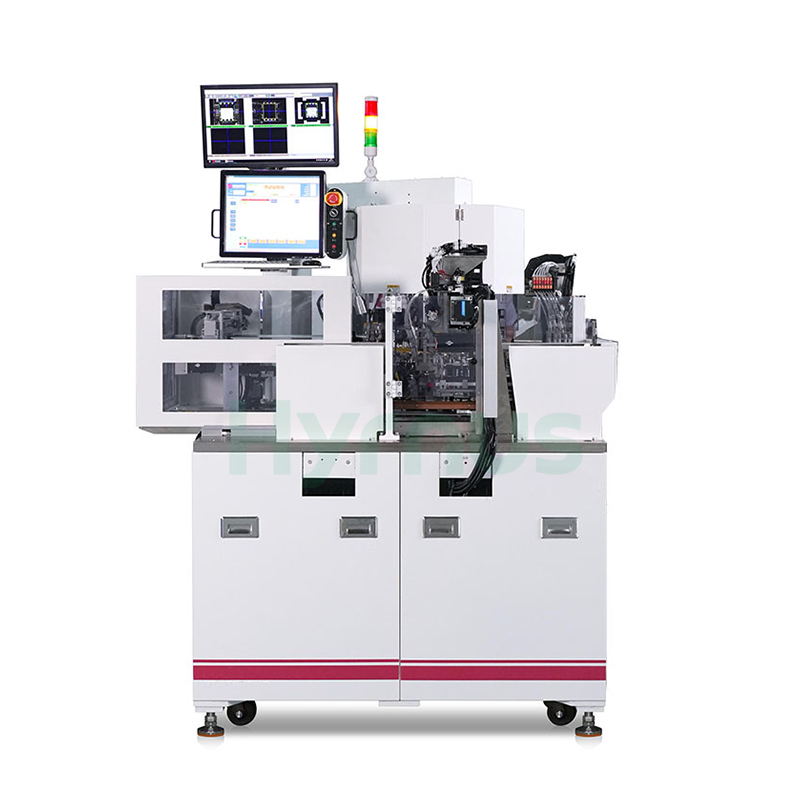

HY-TS936TRevolversortiermaschineUnterstützt das Be- und Entladen von Trays, die Sichtprüfung, die Ausgabe auf Rolle und Band sowie Hochgeschwindigkeitstests und Lasermarkierung. Ausgestattet mit einem hochpräzisen DDR-Antriebssystem und der Integration des Lasermarkierungssystems in das Bildverarbeitungssystem gewährleistet die Maschine einen stabilen Betrieb und liefert Produkte von hoher Qualität.
ProduktVorteil
| NEIN. | Vorteilsbeschreibung |
| 1 | Unterstützt verschiedene Beladungs- und Sortierkonfigurationen, darunter Tray-to-Roll, Bowl-to-Tray und Tray-BIN-Sortierung. |
| 2 | Tablettwechselmechanismus: automatischer Tablettwechsel mit sanfter und stabiler Positionierung, wodurch eine hohe Genauigkeit beim Produkttransport gewährleistet wird. |
| 3 | Hauptturm: Der Hauptturm ist mit 36 Pickköpfen ausgestattet, die von unabhängigen Motoren angetrieben werden und das Produkt durch die Adsorption des Pickkopfes präzise in die Mitte jeder Station befördern können. |
| 4 | Ausrichtungsausrichter: Genaue Positionierung und Kommutierung des Produkts, Positionierungstoleranz ≤0,005 mm, Richtungsgenauigkeit bis zu 0,1 Grad. |
| 5 | Markierstation: Integriert Lasermarkierung, Staubabsaugung und visuelle Markierungsprüfung, wodurch die Markiergeschwindigkeit deutlich verbessert wird. |
| 6 | Band- und Spulenmodul: Unterstützt sowohl automatisches Aufwickeln als auch automatisches Nachfüllen von Material. |
| 7 | Eine Sichtprüfung nach dem Versiegeln ist optional möglich. |
Technische Parameter
| Parameter | Spezifikation |
| Geeignete Komponenten | DFN/QFN3X3-11X11、PDFN3X3-5X6、LGA |
| UPH | Max. 10.000 (Testzeit unter 200 ms) |
| Prüfstation | Unterstützt Tests an 6 Stationen |
| Kontaktart | Pop-up-Typ |
| Einstufung | 2-Tablett+1 |
| Be- und Entladen | Tablett auf Spule (Band) / Schüssel auf Tablett / Tablett auf Tablett |
| Druckmodus | Servomotor + Nockenwelle / Importierter Linearmotor / Inländischer Linearmotor |
| Genauigkeit der Kraftregelung | Die Kraftregelung erreicht eine Genauigkeit von ±10% (≥10 N) / ±5% (2-10 N, unterstützt adaptive Kalibrierung). |
| Stabilität | MTBA > 60 min, MTTA<3 Minuten, MTBF > 168 Stunden |
| Luftdruck | Druckluft: 0,4–0,7 MPa, Vakuum: >65 kPa |
| Stromversorgung | Wechselstrom 220 V, 50/60 Hz |
| Lasermarkierer | 10-W-Lasergenerator: |
| HYMinimale Buchstabenhöhe CW10Y-S: 0,3 mm; Zeilenbreite: 0,045 mm–0,06 mm | |
| HYMinimale Buchstabenhöhe CW10Y-H: 0,2 mm, Zeilenbreite: 0,02 mm–0,03 mm | |
| Bildparameter | Kamera und Auflösung: 1,6-Megapixel-CCD-Kamera, Auflösung H1280*V1080 Pixel; Genauigkeit: 0,013 mm/Pixel; Zyklusperiode: <35 ms |
| Busprogramm | Hohe Präzision und Geschwindigkeit, alle Servoparameter sind frei einstellbar, was die Fehlersuche und Überwachung der Anlage erleichtert. Permanente Speicherung verschiedener Rohdaten (MTBA), Betriebsprotokolle, Maschinenfehleralarmcodes und -meldungen sowie weiterer Daten. |
| Dimension | 1600*1600*1900 (mm) |
| Plektren | 36 |
| Wichtige Komponenten | Importiertes DDR |

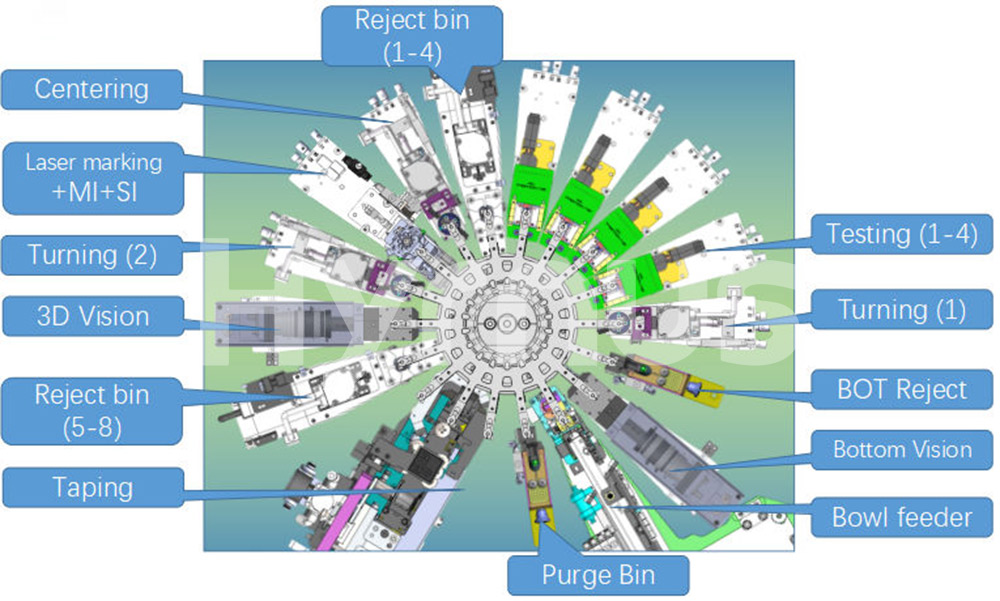

Produktstruktur und Funktionsprinzip
Mit insgesamt 18 bis 24 Modulstationen kann jede Konfiguration je nach Marktbedarf angepasst werden. HY Merkmale der automatischen Hochgeschwindigkeits-Testsortiermaschine:
| NEIN. | Artikel | Beschreibung |
| 1 | UPH bis zu 45.000 bis 50.000 pro Stunde | 1.Die Turmkonstruktion wird übernommen |
| 2.Verwendung des Keens PLC + PC-Systems | ||
| 3. Servomotorsysteme sind weit verbreitet. | ||
| 4.Ausgestattet mit dem branchenweit besten optischen System | ||
| 2 | Hohe Flexibilität | 1.Unterstützt verschiedene Fütterungssysteme |
| 2.Ausgestattet mit einem modularen System für einfache Fehlersuche und Wartung | ||
| 3.Ausgestattet mit zwei Displays, die die gesamte Maschine um 360 Grad abdecken und so die Fehlersuche und Wartung erleichtern. | ||
| 3 | Ikonische mehrsprachige Benutzeroberfläche | Windows 7-Betriebssystem |
| 4 | Design | Standardisierte Designs |
Workflow

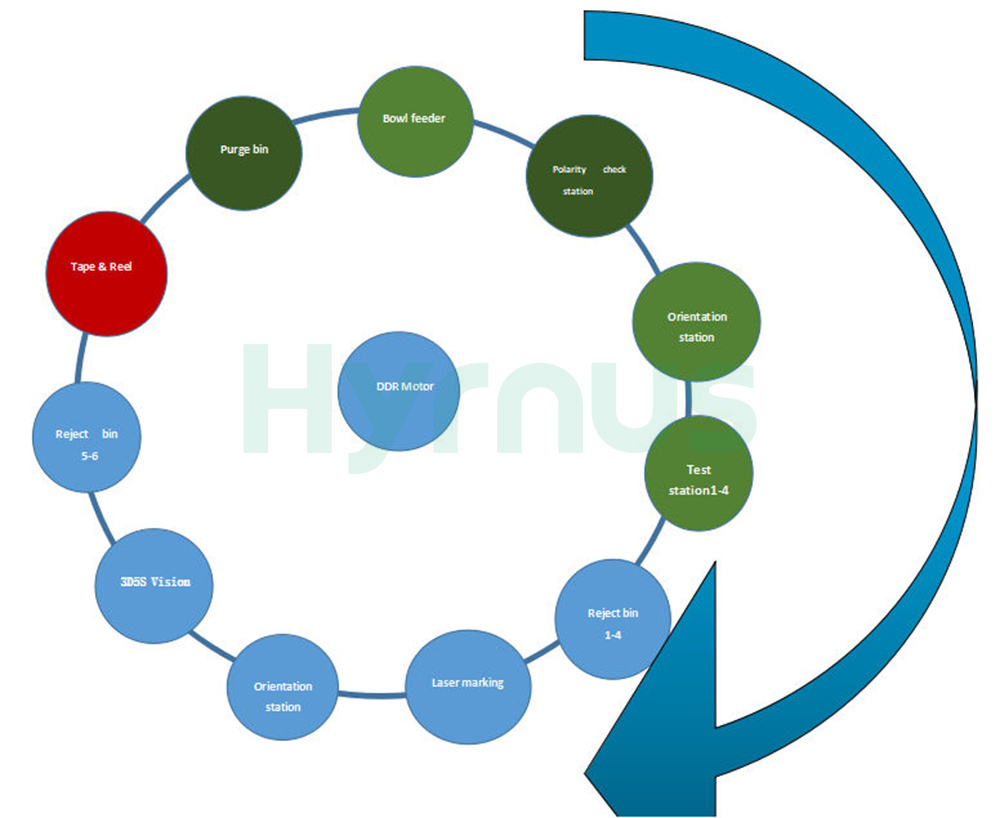

Funktionsprinzipdiagramm: Komponenten von der Vibrationsplatte bis zum Abschluss des gesamten Prozesszyklus, Funktionsprinzip der Maschine: DDR-Motor für die Rotation der Saugdüse (50 ms pro Zyklus), SPS-gesteuerte Servomotoren, Magnetventile, Zylinder, Induktoren zur Vervollständigung einer Reihe von Arbeitsstationen mit den zugehörigen Detektionskomponenten. Die folgende Abbildung:

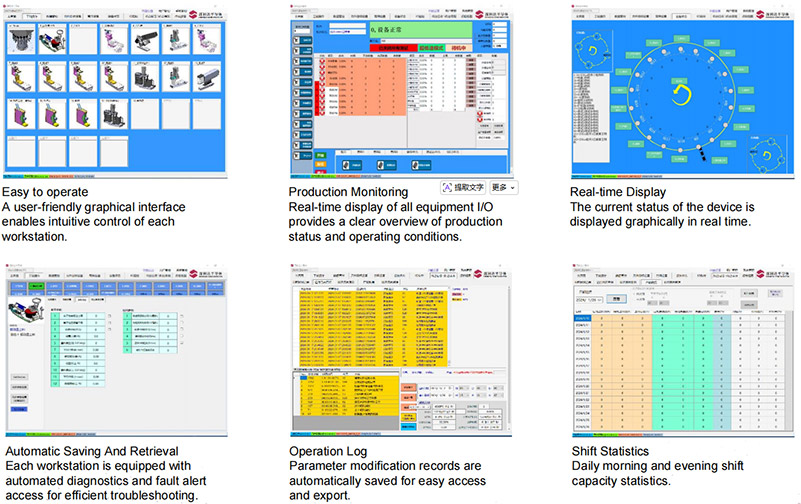

Leistungsstarke Softwarefunktionen
Unsere auf IoT-Technologie basierende Softwareplattform verknüpft Produktions-, Prozess- und Umweltdaten und unterstützt so intelligentere Fabrikabläufe. Mit bewährten algorithmischen Modellen optimiert sie die Effizienz, verbessert das Qualitätsmanagement und ermöglicht vorausschauende Wartung, wodurch Ausfallzeiten, Fehler und Produktionsausfälle reduziert werden.

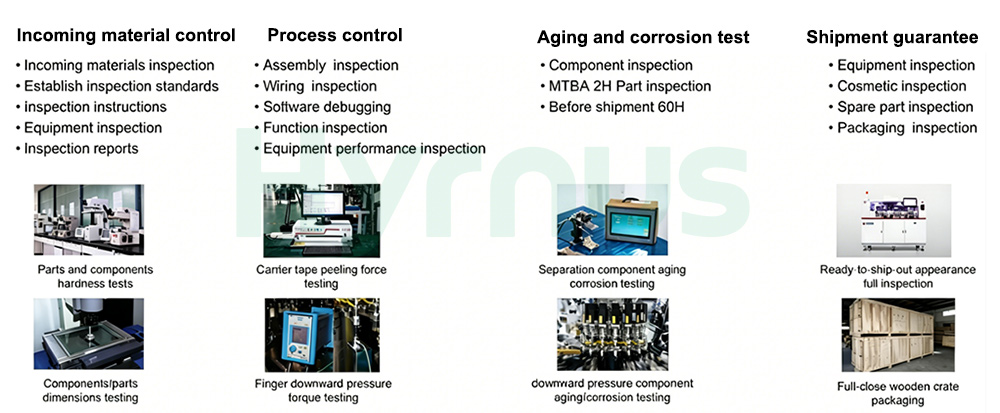

Qualitätskontrollprozess

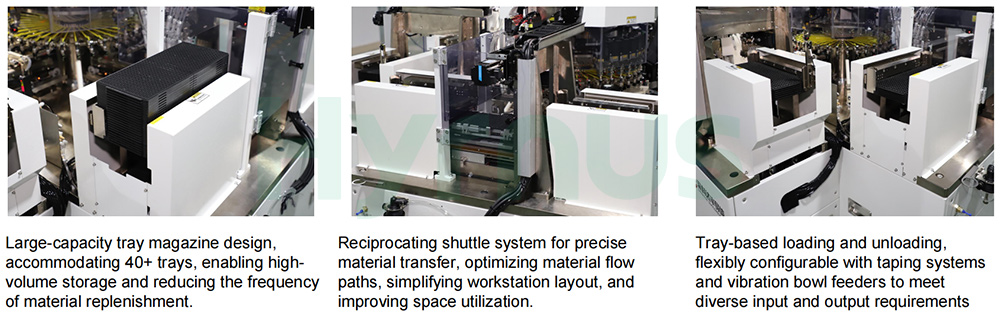

Produktdetails
