IC-Gehäuseprüfung Drahtbond-Zugprüfgerät

Der HY-PT8600Drahtbond-ZugprüfgerätDas Gerät ermöglicht Festigkeitsprüfungen von Lötverbindungen nach dem Bonden in der Mikroelektronik, Haftfestigkeitsprüfungen zwischen Lötverbindungen und Substratoberflächen sowie Dauerfestigkeitsprüfungen von Lötperlen. Es umfasst Zugversuche an internen Drähten, Druckversuche an Mikrolötverbindungen, Druckversuche an Goldperlen, Scherkraftprüfungen an Chips, Druckversuche an SMT-Bauteilen und Gesamtdruckversuche an BGA-Matrixen.

Anwendung

• LED-Gehäuseprüfung
• IC-Halbleitergehäuseprüfung
• TO-Paketprüfung
• Prüfung der IGBT-Leistungsmodul-Gehäuse
• Prüfung der Gehäuse optoelektronischer Komponenten
• Automobilsektor
• Luft- und Raumfahrtindustrie
• Militärprodukttests
• Evaluierungen von Forschungsinstituten
• Test- und Forschungsaktivitäten an verschiedenen akademischen Einrichtungen.



Hauptfunktionen

Die Hauptfunktionen dieses Geräts bestehen darin, Festigkeitsprüfungen der Drähte nach dem Bonden für mikroelektronische Anschlüsse durchzuführen, die Haftfestigkeit zwischen Lötstellen und Substratoberflächen zu beurteilen und die Bondfestigkeit zwischen Wafern und Rahmenoberflächen zu bewerten.



Produktmerkmale

NEIN.	Artikel	Beschreibung
1	Positionierungskontrollsystem	Fünf-Achsen-Positioniersteuerungssystem mit 100 mm Verfahrweg in der X/Y-Achse und 80 mm Verfahrweg in der Z-Achse; ergonomisches Design mit Hall-Effekt-Joysticks für intuitive XYZ-Plattformsteuerung, mit umfassendem Sicherheitsschutz.
2	Mechanische Struktur & Prüfkraft	Robuste Chassis-Konstruktion (200 kg), maximale Prüfkraft in der Y-Achse: 100 kg, maximale Prüfkraft in der Z-Achse: 20 kg
3	Workstation-System	Das intelligente automatische Wechselsystem der Workstation macht den manuellen Modulwechsel überflüssig und steigert so die Effizienz und den Komfort beim Testen.
4	Messleistung	Hochpräzise dynamische Sensoren, integriert mit spezialisierten mechanischen Algorithmen, gewährleisten eine stabile und zuverlässige Messgenauigkeit in verschiedenen Umgebungen.
5	Beleuchtungssystem	Intelligentes LED-Beleuchtungssystem: Deaktiviert sich automatisch bei Nichtgebrauch und aktiviert sich bei Betrieb



Gerätespezifikationen

Artikel	Spezifikation
Modell	HY-PT8600

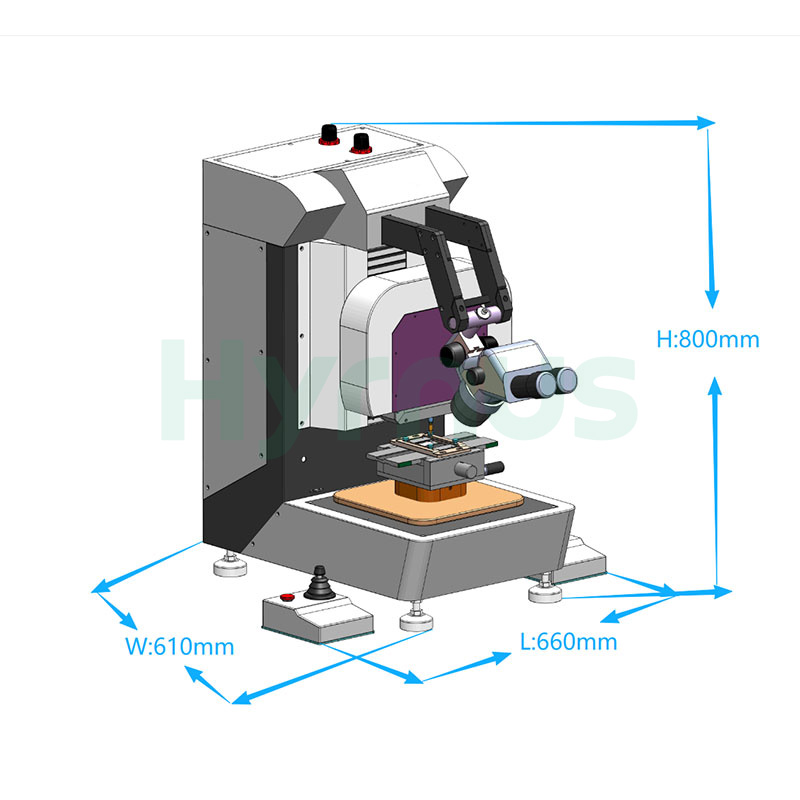

Abmessungen	660 mm×610 mm×800 mm (einschließlich linker und rechter Bediengriffe)
Gewicht	ungefähr 95 kg
Stromversorgung	110 V/220 V bei 3,0 A, 50/60 Hz
Luftzufuhr	4,5–6Bar
Steuercomputer	Lenovo/HP Original-PC
Betriebssystem	Original Windows 10/Windows 11
Mikroskop	Standard-HD-Mikroskop mit stufenlosem Zoom (optional: Trinokularmikroskop plus HD-CCD-Kamera)
Sensorwechselmethode	Automatische Umschaltung (nach Auswahl der Testelemente in der Software bewegen sich die entsprechenden Sensoren automatisch zu den Teststationen)
Bahnsteigbefestigung	360-Grad-Drehung; Plattform kompatibel mit verschiedenen Testvorrichtungen
Effektiver Verfahrweg der XY-Achsen-Leitspindel	100 mm×100 mm (erweiterbar auf 200 mm)×200 mm mit Vakuumplattform), maximale Prüfkraft 100 kg
Maximale Verfahrgeschwindigkeit der XY-Achse	Freie Steuerung über Hall-Effekt-Joystick, maximale Geschwindigkeit 6 mm/s
Präzision der XY-Achsen-Leitspindel	Wiederholbarkeit±5μm, Auflösung≤0,125μm; Genauigkeit innerhalb von 2 mm±2μm
Effektiver Verfahrweg der Z-Achsen-Spindel	100 mm. Auflösung≤0,125μm. Maximale Prüfkraft: 20 kg.
Maximale Verfahrgeschwindigkeit der Z-Achse	Nutzt einen Hall-Effekt-Joystick zur freien Steuerung der Z-Achse, maximale Verfahrgeschwindigkeit 8 mm/s.
Genauigkeit der Z-Achsen-Leitspindel	±2μm. Schergenauigkeit: Wiederholgenauigkeit innerhalb von 2 mm±1μm.
Sensorgenauigkeit	±0,003 %; Gesamtgenauigkeit des Tests±0,1 %
Ausrüstungseinrichtungen	Kundenspezifisch gefertigte Vorrichtungen nach Mustern oder Zeichnungen (ein Satz wird standardmäßig mitgeliefert)
Gerätekalibrierung	Kalibriervorrichtungen und Gewichte werden standardmäßig mitgeliefert.
Qualitätssicherung	2 Jahre Garantie auf das gesamte Gerät; lebenslange kostenlose Software-Upgrades (ausgenommen Schäden, die durch menschliches Versagen verursacht wurden)
Sensorgenauigkeit	Sensorgenauigkeit:±0,003 %; Umfassende Testgenauigkeit:±0,1 %
Testgenauigkeit	Automatische Bereichsumschaltung für Testsensoren
	Mehrpunkt-Lineargenauigkeitskalibrierung, Wiederholbarkeitsprüfung mit Standardgewichten zur Sicherstellung der Datengenauigkeit
Software	Vakuum 360°Frei drehbare Prüfplattform, geeignet für verschiedene Materialien. Die Prüfung mehrerer Materialien kann einfach durch Austauschen der entsprechenden Vorrichtungen oder Druckplatten realisiert werden.
Parametereinstellung	Parameter wie Prüfkraftwerte (bestanden/nicht bestanden), Scherhöhe und Prüfgeschwindigkeit können je nach Berechtigungsstufe angepasst werden.

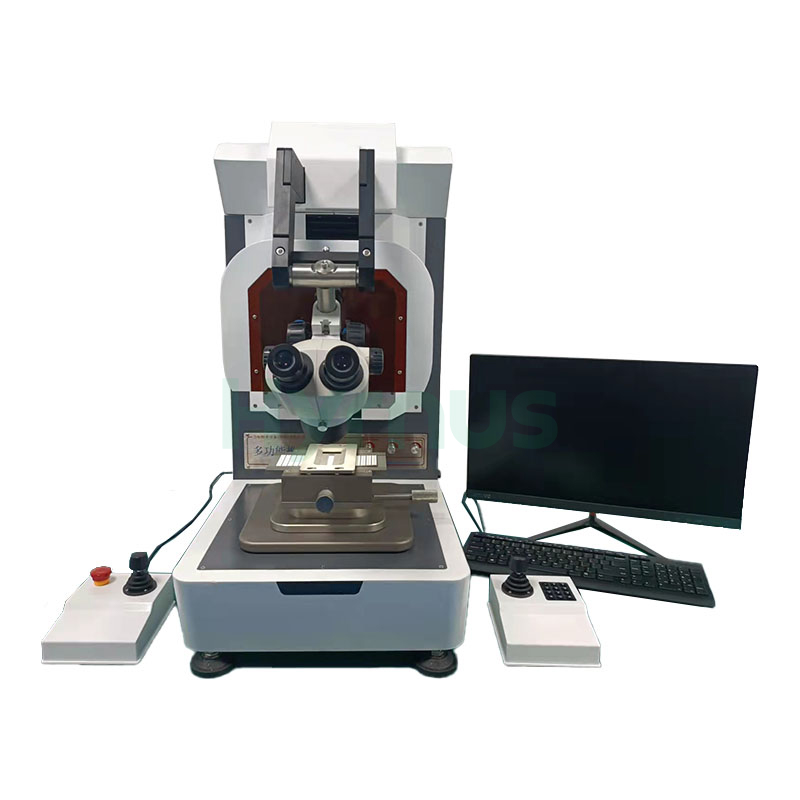

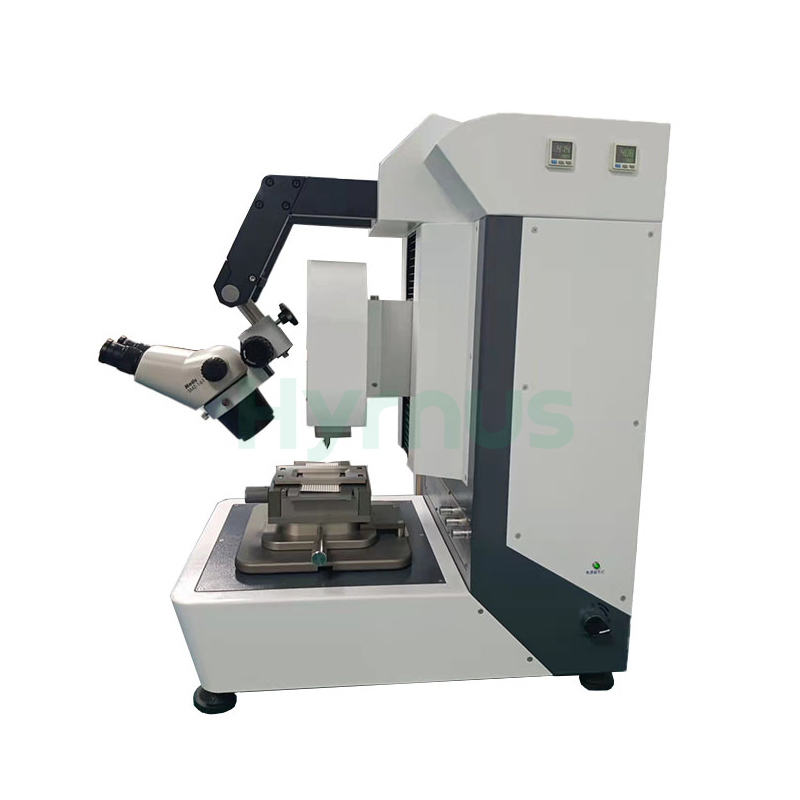

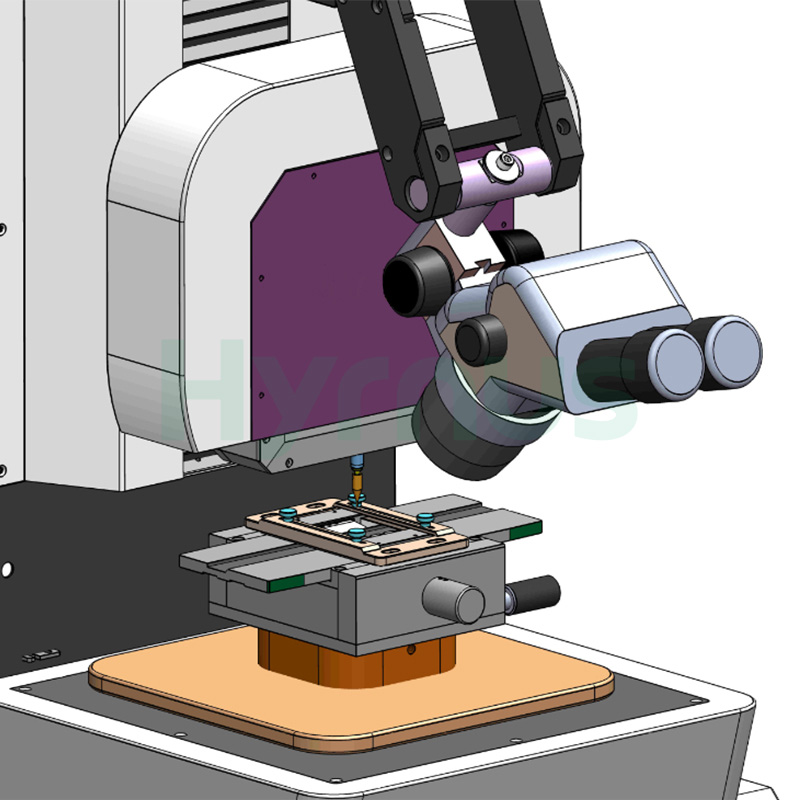

Produktdetails
