Multifunktionales Drahtbond-Zugprüfgerät für Halbleiter-Bond-Tests

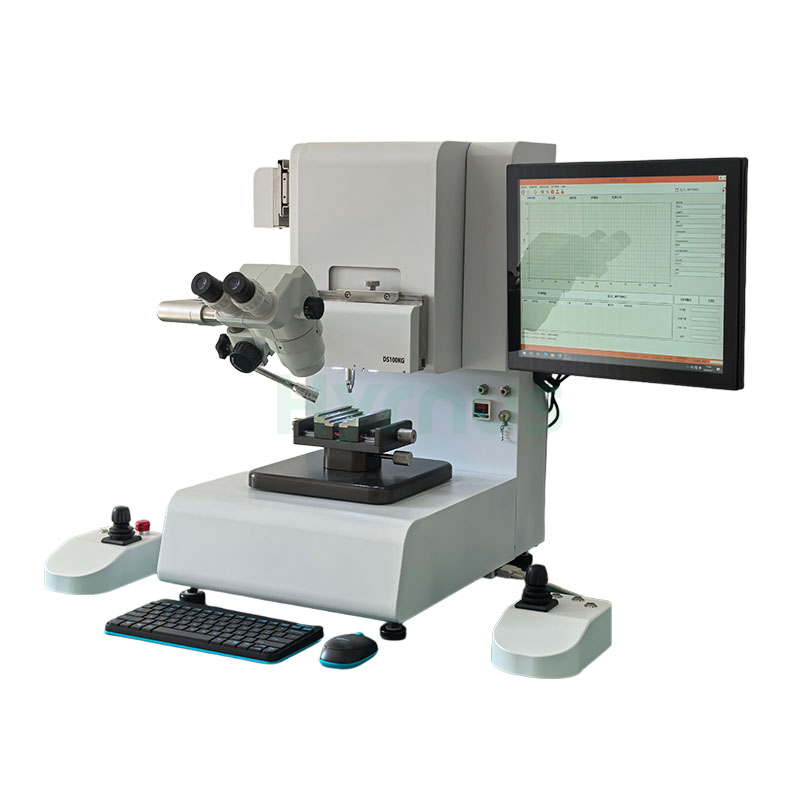

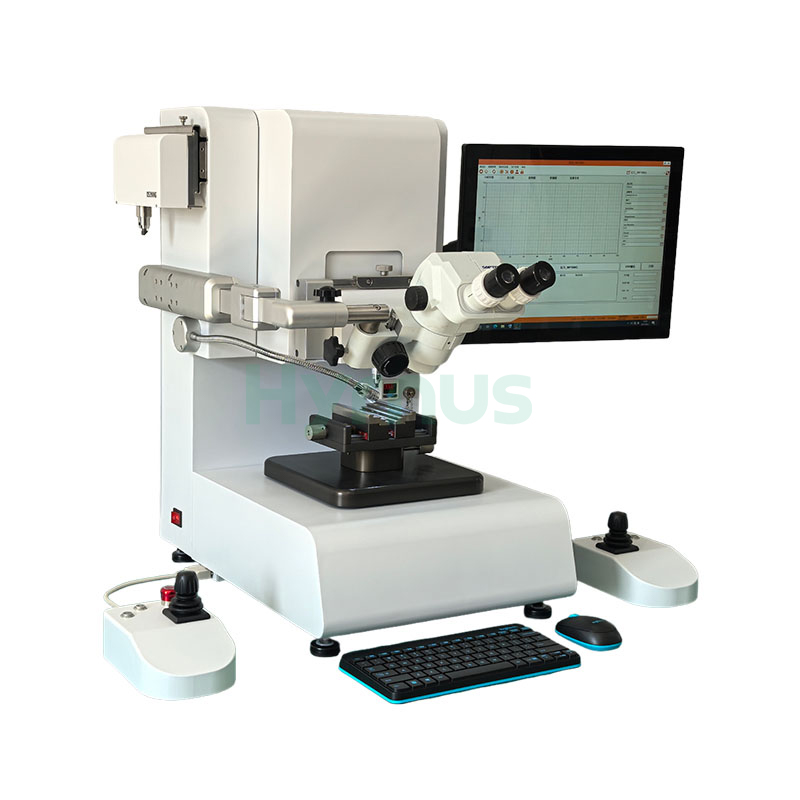

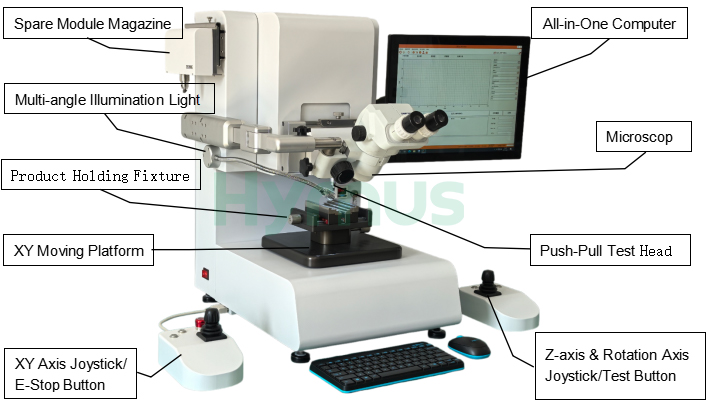

HY-PT6000 Drahtbond-Zugprüfgerät Es wurde für dynamische mechanische Prüfungen in der Halbleitergehäusefertigung, LED-, SMT-, BGA-, Automobilelektronik- und Sensorfertigung entwickelt. Es unterstützt Zug-, Scher- und Ausziehprüfungen von Bonddrähten, Lötperlen, Chips, Flachbandkabeln und Pins und ermöglicht so eine zuverlässige Bewertung der Bondfestigkeit und Prozessqualität.

Marke :
HYRNUS
Artikelnummer :
HY-PT6000
Bestellung (Mindestbestellmenge) :
1 Set
Garantie :
One-Year Warranty and Lifetime Maintenance
Zahlung :
T/T
Lieferzeit :
7-35 Days
Produktursprung :
China

JETZT ANFRAGEN

Multifunktionales Drahtbond-Zugprüfgerät für Halbleiter-Bond-Tests

Produkteinführung

HY-PT6000 multifunktionalDrahtbond-ZugprüfgerätEs findet breite Anwendung in zahlreichen Bereichen, darunter Halbleiter- und LED-Gehäuse, die Automobilindustrie für neue Energien, die Kamera- und Sensorfertigung, mechanische Prüfungen an Universitäten und militärischen Forschungsinstituten sowie Zuverlässigkeitsprüfungen für fortschrittliche Gehäuseverfahren. Es ist das Standardinstrument für dynamisch-mechanische Prüfungen bei Bondprozessen, COB/COG-Prozessen, SMT-Prozessen und BGA-Ball-Mounting-Prozessen. Es erfüllt die Anforderungen für Zugversuche an Golddraht, Kupferdraht, Aluminiumdraht, Aluminiumband usw., Scherversuche an Goldkugeln, Lötperlen, Chipkomponenten usw. sowie Ausziehversuche an lötfreien Pins, BGA-Lötperlen usw.

Workflow

NEIN.	Testgegenstand	Workflow-Beschreibung
1	Schubkraftprüfung	Positionieren Sie den Prüfkopf mithilfe der linken und rechten Joysticks direkt über dem Prüfling. Drücken Sie die Testtaste; die Z-Achse fährt automatisch nach unten, um die Höhe zu erfassen. Der Abstieg stoppt, sobald der Prüfkopf die Oberfläche des Prüfsubstrats berührt. Anschließend fährt der Kopf auf die voreingestellte Scherhöhe hoch und verharrt dort. Danach schiebt die Y-Achse das Prüfobjekt gemäß den in der Software festgelegten Parametern und stoppt nach Abschluss der Bewegung. Die Software zeigt den Kraftverlauf während des Tests als Kurve an, analysiert den maximalen Kraftwert und speichert anschließend das Testergebnis.
2	Zugtest für Haken	Bewegen Sie den Zugprüfkopf mithilfe der linken und rechten Joysticks unterhalb des Prüfziels und drücken Sie anschließend die Testtaste. Die Z-Achse fährt automatisch entsprechend dem eingestellten Abstand nach oben und stoppt nach Abschluss der Bewegung. Die Software stellt die Kraftverteilung während des Tests als Kurve dar, analysiert den maximalen Kraftwert und zeigt anschließend das Testergebnis an und speichert es.
3	Prüfung der Auszugskraft der Klemme	Bewegen Sie den Prüfkopf der Klemme mithilfe der linken und rechten Joysticks an beide Seiten des Prüfobjekts (BGA-Lötperlen, Stiftleisten usw.) und drücken Sie anschließend die Testtaste. Die Klemme greift das Prüfobjekt automatisch und zieht es nach oben. Die Software zeigt die Kraftverteilung während des Tests als Kurve an, analysiert den maximalen Kraftwert und speichert anschließend das Testergebnis.

Ausstattungsmerkmale

NEIN.	Artikel	Beschreibung
1	Multifunktions-Testköpfe	Unterstützt mehrere Funktionsprüfköpfe, darunter Schub-, Zug-, Druck- und Klemmkraftprüfungen, die je nach Prüfanforderungen ausgewählt werden können.
2	Hochpräzises Datenerfassungssystem	Das System verwendet hochpräzise und schnelle Erfassungsmodule sowie fortschrittliche Signalverarbeitungsalgorithmen, um die Genauigkeit zu optimieren.
3	Hot-Swap-fähige Testmodule	Unterstützt im laufenden Betrieb austauschbare Testmodule; die Software erkennt automatisch den Testkopftyp und den Messbereich.
4	Unabhängiger Kanalschutz	Unabhängiger Berührungsschutz an der Unterseite und an den Kanten für jeden Kanal, um Schäden am Gerät durch Kollisionen und Übersteuerung zu verhindern.
5	Einfache und benutzerfreundliche Software	Einfache Softwareoberfläche für schnelle und direkte Parameterkonfiguration und Testdatenprüfung, mit einfacher Bedienung und Lernbarkeit.
6	Offline-Datenspeicherung und -export	Die Testergebnisse werden offline gespeichert, wobei Datenausgabeformate und -methoden zur bequemen Nachverfolgbarkeit und Abfrage ausgewählt werden können.
7	MES-Systemanbindung	Das MES-System-Dockingmodul ist für die Fernübertragung von Testdaten optional.
8	Einstellbare Schutzbeleuchtung	Jeder Kanal ist mit einer unabhängig einstellbaren Schutzlichtquelle ausgestattet, um Helligkeit zu gewährleisten und den Bedienkomfort zu verbessern.
9	HD-Binokularmikroskop	Ein Standard-Binokularmikroskop mit hoher Auflösung ist mit Funktionen zur Unterstützung der manuellen Ausrichtung und zur Reduzierung der visuellen Ermüdung des Bedieners ausgestattet.
10	Importierte Kernkomponenten	Die Kernkomponenten werden von namhaften internationalen Marken importiert, um Genauigkeit, Stabilität und Lebensdauer besser zu gewährleisten.
11	Präzise Vier-Richtungs-Steuerung	Zwei Hall-Joysticks zur Steuerung in vier Richtungen in Kombination mit einer präzisen mechatronischen Struktur ermöglichen eine komfortable und genaue Positionierung.
12	Universeller drehbarer Befestigungssockel	Die universelle Befestigungsbasis ermöglicht den schnellen Austausch von Vorrichtungen und Kalibrierwerkzeugen und unterstützt 360°-Drehungen.°Drehung.
13	Stabiler und hochbelastbarer Körper	Robuste und stabile Karosseriekonstruktion und Materialien, die Schubtests über 200 kg standhalten können.
14	Konstruktion eines motorisierten Mechanismus	Alle allgemeinen Mechanismen sind voll motorisiert und können auch ohne Luftzufuhr normal funktionieren (ausgenommen pneumatische Prüfköpfe).
15	Reservierte Upgrade-Schnittstellen	Reservierte Stromkreis- und Luftzufuhrschnittstellen zur Erleichterung zukünftiger automatisierter Geräteaufrüstungen.
16	Anpassbare F&E-Kapazitäten	Eine starke Forschungs- und Entwicklungsabteilung ermöglicht schnelle Reaktionen und Unterstützung bei verschiedenen, nicht standardmäßigen, kundenspezifischen Testanforderungen.
17	Professioneller Kundendienst	Professioneller und effizienter Kundendienst mit umfassender Unterstützung über den gesamten Lebenszyklus hinweg, um einen sorgenfreien Betrieb für die Anwender zu gewährleisten.

Technische Spezifikation

Artikel	Spezifikation	Anmerkungen
(I) Hauptgeräteparameter
1	Prüfverfahren	Zerstörende / zerstörungsfreie Prüfung
2	Gerätetyp	Desktop-Typ (zur Verwendung auf der Werkbank)
3	Ladeverfahren	Manuelles Laden
4	Ausrichtungsmethode	Manuelle Ausrichtung
5	Testmodul-Umschaltverfahren	Manuelle Umschaltung
6	Testmodul-Steckverfahren	Hot-Swap-fähig (Ein- und Ausstecken im laufenden Betrieb möglich)
7	Mikroskop	Standard-Binokularmikroskop mit stufenlos variabler Vergrößerung (6,7–45×)	Optionales trinokulares Bildgebungsmikroskop mit Beobachtungs-CCD
8	Luftzufuhrbedarf	0,4–0,6 MPa (4,0–6,0 Bar) trockene Luft
9	Gasanschluss	φ6-Zoll-Luftschlauch mit Schnellkupplung
10	Nennleistung	Wechselstrom 220 V, 50 Hz, 1,2 kW (max.)
11	Geräteabmessungen	750 (W)×680(D)×700 (H) mm (einschließlich linker/rechter Bedienfelder und Monitor)
12	Gerätegewicht	90 kg
(II) Testmodulbereich und Genauigkeit
1	Schubprüfkopf (für Gold-/Kupfer-/Zinnkugeln, Aluminiumdrahtpads, Waferprüfungen)	BS250G, BS1KG, DS5KG, DS10KG, DS50KG, DS100KG, DS200KG	Wählen Sie die benötigten Teile aus und füllen Sie die Hauptteileliste der Gerätefabrik aus.
2	Zugprüfkopf mit Haken (für die Prüfung von Gold-/Kupfer-/Legierungs-/Aluminiumdrähten)	WP100G, WP200G, WP1KG, WP5KG, WP10KG, WP20KG	Wählen Sie die benötigten Teile aus und füllen Sie die Hauptteileliste der Gerätefabrik aus.
3	Druckprüfkopf (für Materialdruckbeständigkeitsprüfung, Presspassungsprüfung)	PP100G, PP5KG, PP50KG	Wählen Sie die benötigten Teile aus und füllen Sie die Hauptteileliste der Gerätefabrik aus.
4	Zugprüfkopf mit Klemme (für BGA-Lötperlen- und Pin-Zugprüfung)	TP100G, TP1KG, TP5KG, TP20KG, TP50KG (manuelle Klemmung)	Wählen Sie die benötigten Teile aus und füllen Sie die Hauptteileliste der Gerätefabrik aus.
5	Genauigkeit des umfassenden Tests	±0,25 % FS
6	Auswahl der Streitkräfte	kg, g, N (je nach Bedarf wählbar)
(III) Achse (XYZ-Achsen)
1	XY-Achsenverfahrweg	100 mm×100 mm
2	Positioniergenauigkeit der XY-Achse über den gesamten Hub	±10μm
3	XY-Achsenauflösung	0,3μm
4	Maximale Geschwindigkeit der XY-Achse	5 mm/s
5	Maximale Schubkraft entlang der Y-Achse	200 kg
6	Z-Achsen-Verfahrweg	80 mm
7	Positioniergenauigkeit der Z-Achse über den gesamten Hub	±10μm
8	Positioniergenauigkeit der Z-Achse (innerhalb von 2 mm Verfahrweg)	±1μm
9	Z-Achsen-Auflösung	0,2μm
10	Maximale Geschwindigkeit der Z-Achse	5 mm/s
11	Maximale Zugkraft entlang der Z-Achse	50 kg
12	Z-Achsen-Scherhöhen-Einstelleinheit	1μm
(IV) Befestigungsbereich
1	Leuchtenart	Handbuch (produktspezifisch)	Ein Satz Leuchten als Standard
2	Befestigungsmethode für Vorrichtungen	Schraubbefestigung (kompatibel mit Vakuumadsorptionsbefestigung)
3	Einstellbereich des Leuchtenwinkels	360°Drehung
4	Schnellwechselfunktion für Leuchten	Ja
5	Maximale Tragfähigkeit der Leuchtenbasis	300 kg
(V) Computer- und Steuerungssystem
1	Computerkonfiguration	Industrieller All-in-One-PC: Intel Core i5-Prozessor der 5. Generation / 8 GB RAM / 128 GB SSD / Windows 10 / 17-Zoll-Bildschirm
2	Schnittstelle und Sprache	17-Zoll-LCD-Bildschirm, vereinfachtes Chinesisch
3	Steuerungshardware	Selbstentwickelte Hauptsteuerplatine
4	Steuerungssoftware	Selbst entwickelt
5	Benutzerberechtigung (3 Stufen)	Bediener / Techniker / Administrator
6	Parameterinitialisierungsfunktion	Ja
7	Parameter-Eingabemethode	Eingabe über Computerschnittstelle
8	Datenstatistikfunktion	Ja (Extremwert, Durchschnitt, CPK-Wert usw.)
9	Beurteilung des Testergebnisses	Automatische Beurteilung der Testergebnisse
10	Externer Anschluss	Anschließbar an das MES-System der Fabrik.	Optionale Funktion
11	Datenexport	Export im Festformat (Excel usw.).
12	Not-Aus-Funktion	Ja
(VI) Qualitätssicherung der zugekauften Teile
1	Pneumatische Komponenten	SMC / Airtac
2	FA-Teile	MISUMI, Yiheda
3	Motoren	Meiji, Leadshine
4	Getriebeteile	THK, GMT
5	Mikrocontroller	MCU ausländischer Marke
(VII) Anforderungen an die Installationsumgebung
1	Anforderungen an die Stromversorgung	Spannung: Wechselstrom 220 V±5 %; 50 Hz
2	Luftzufuhrbedarf	0,4–0,6 MPa (4,0–6,0 Bar) trockene Luft	Nicht obligatorisch; nur bei Bedarf für bestimmte Tests verbinden.
3	Workshop-Anforderungen	(1) Saubere und staubfreie Werkstatt; (2) Temperatur: 18°C–32°C;(3) Luftfeuchtigkeit:≤70 %
4	Anforderungen an die Werkbank	Horizontale, stabile, robuste und vibrationsdämpfende Arbeitsfläche
5	Sonstige externe Anforderungen	(1) Erdungsdraht; (2) Blitzschutzeinrichtung installiert; (3) Kein starker Wind, direkten Luftstrom eines Ventilators auf den Prüfkopf vermeiden
(VIII) Wartung und Pflege
1	Kalibrierzeiten des Prüfkopfes	Einmalig (Hin- und Rückfrachtkosten trägt der Kunde)
2	Hakenwechselintervall	Empfohlen nach 500 Tests	Kundenbetreiber
3	Wechselintervall der Schiebeklinge	Empfohlen nach 500 Tests	Kundenbetreiber
4	Kalibrierungsintervall	Mindestens einmal pro Jahr	Kundenbetreiber
5	Mikroskop-Linsenreinigung	Einmal pro Monat	Kundenbetreiber
6	Luftzufuhrfilterablauf	Einmal alle sechs Monate	Kundenbetreiber
