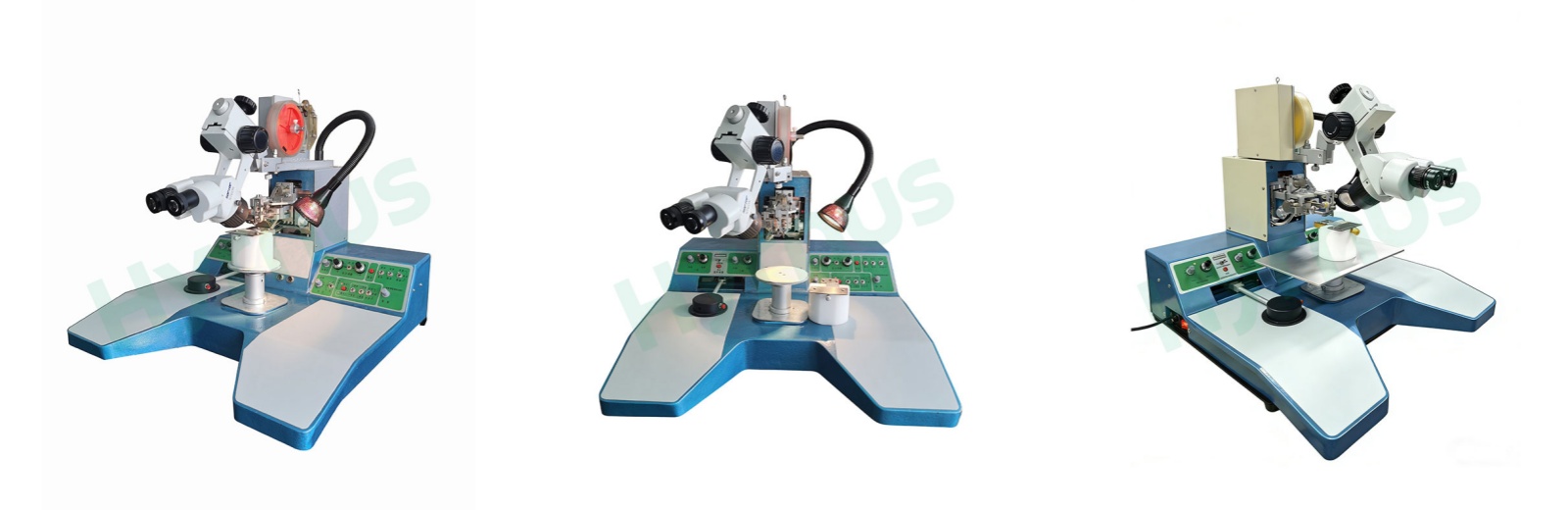

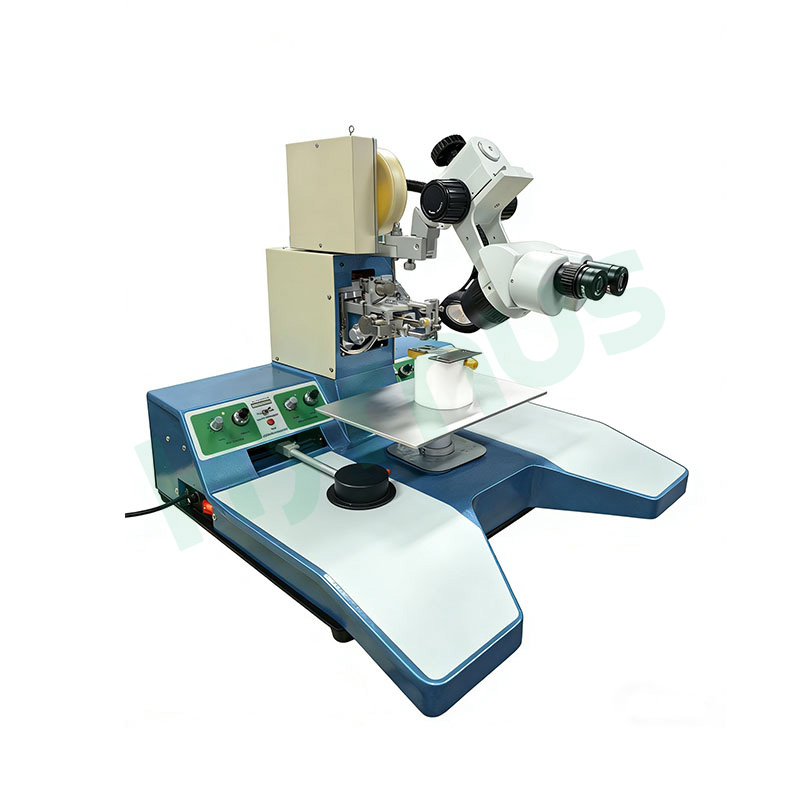

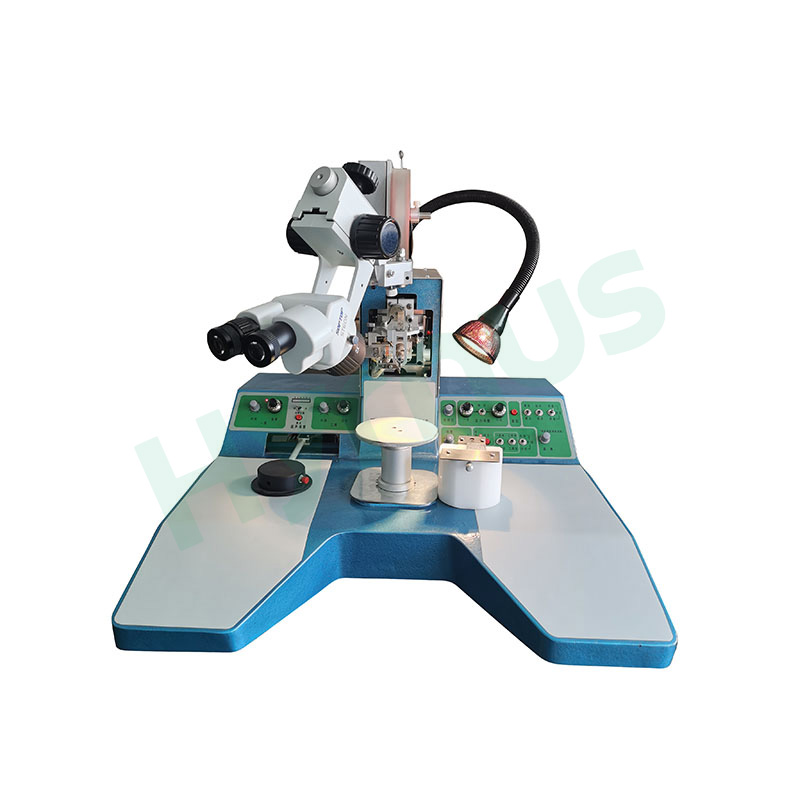

Der Ultraschall-Drahtbonder HY-HW3018 wird für das interne Bonden von Mittel- und Hochleistungstransistoren, MOSFETs, verschiedenen Leistungsmodulen, Hochstrom-Schnellerholungsdioden, Schottky-Dioden, Thyristoren, IGBTs und anderen speziellen Halbleiter-Leistungsbauelementen verwendet.
Marke :
HYRNUSArtikelnummer :
HY-HW3018Bestellung (Mindestbestellmenge) :
1 SetGarantie :
One-Year Warranty and Lifetime MaintenanceZahlung :
T/TLieferzeit :
7-35 DaysProduktursprung :
ChinaUltraschall-Drahtbondgerät für Aluminium-Gold-Bänder
Produkteinführung
Die Ultraschall-Drahtbondanlage HY-HW3018 für dicke Aluminiumdrähte ist für das interne Bonden von Halbleiter-Leistungshalbleitern mittlerer und hoher Leistung ausgelegt, einschließlich Transistoren, MOSFETs, Leistungsmodulen, Hochstrom-Schnellerholungsdioden, Schottky-Dioden, Thyristoren und IGBTs.
Es eignet sich für TO-3, TO-3P, TO-3PF, TO-3PN, TO-3PL, TO-220F, TO-126, TO-12F, TO-66, TO-251, TO-202 und weitere Gehäusetypen. Es kann auch für Automobilsensoren, Hochleistungsdrucksensoren und andere spezielle Halbleiter-Leistungsbauelemente verwendet werden.
Die Maschine zeichnet sich durch stabile Leistung, einfache Bedienung, unkomplizierte Wartung und eine kompakte Bauweise aus. Sie eignet sich besonders für den Einsatz in Laboren, Forschungs- und Entwicklungsprojekten sowie für die Kleinserienfertigung.
Merkmale
*Schrittmotorbetriebene Y- und Z-Achsenbewegung mit präziser Spindel- und Führungsschienenübertragung, die eine flexible Bewegung, genaue Positionierung und hohe Klebegeschwindigkeit gewährleisten.
*Eine hohe Ultraschall-Leistungsreserve und ein neu entwickelter Wandler gewährleisten eine stabile und zuverlässige Leistung auch bei hoher Leistung und langer Betriebsdauer.
*Die Funktion zur Erkennung der Kapillarinstallation hilft dabei zu überprüfen, ob die Kapillare korrekt installiert ist, und verbessert so die Zuverlässigkeit der Verbindung.
*Der elektromagnetische Klebedruck mit automatischer Druckregelung gewährleistet einen stabilen und präzisen Druck während des gesamten Klebevorgangs.
*Hervorragende Ultraschall-, Druck- und Bewegungssteuerungssysteme tragen dazu bei, starke Verbindungspunkte, eine gleichbleibende Verbindungsqualität und ein gutes Erscheinungsbild der Drahtschleife zu erzielen.
*Unterstützt doppelte Bondpunkte für die erste und zweite Bondstelle, wodurch der Bondwiderstand verringert und die Zuverlässigkeit großflächiger Leistungshalbleiter verbessert wird.
*Kann Drahtspannweite, Schleifenhöhe und Zielhöhendaten für zwei Drähte speichern und so die Betriebseffizienz beim Bonden von Leistungsbauelementen verbessern.
*Komfortable Parametereinstellung für Ultraschallleistung, Bondzeit, Druck, Schlaufenhöhe, Drahtspannweite, Zielhöhe und Enddrahtlänge.
*Geeignet zum Verbinden von Aluminiumbändern, Goldbändern, Kupferdrähten und anderen Metalldrähten.
Anwendungen
*Mittel- und Hochleistungstransistoren
*MOSFETs
*IGBTs
*Verschiedene Halbleiter-Leistungsmodule
*Hochstrom-Schnellerholungsdioden
*Schottky-Dioden
*Thyristoren

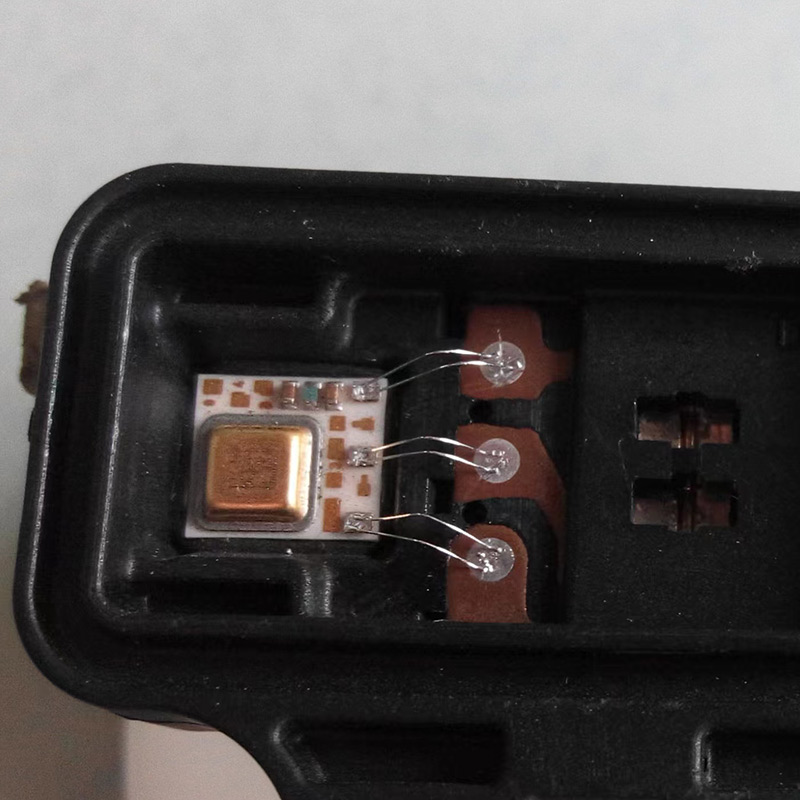

*Automobilsensoren
*Hochleistungsdrucksensoren
*Spezielle Halbleiter-Leistungsbauelemente
Anwendungen mit kundenspezifischen Vorrichtungen
*TO-3、TO-3P、TO-3PF、TO-3PN、TO-3PL、TO-220、TO-220F、TO-126、TO-66、TO-251、TO-202, Andere kundenspezifische Verpackungsarten
Technische Parameter
| Artikel | Spezifikation |
| Stromversorgung | 220 V Wechselstrom ±10 %, 50 Hz, zuverlässige Erdung erforderlich |
| Maximale Leistungsaufnahme | 200 W |
| Anwendbarer Aluminiumdrahtdurchmesser | 100–500 μm / 4–20 mil |
| Ultraschallleistung | 0–30 W, 2 Bereiche, 2 Kanäle; erste und zweite Bindung separat einstellbar |
| Gemeinsame Zeit | 10–500 ms, 2 Kanäle |
| Bindungsdruck | 30–1200 g, 2 Kanäle, präzise Einstellung |
| Automatische Spanne von der ersten Anleihe zur zweiten Anleihe | 0–18 mm |
| Mikroskop | 15× / 30× zweistufige Vergrößerung |
| Verfahrbereich des Arbeitstisches | Φ25 mm |
| Beleuchtung | Einstellbare Helligkeit |
| Gesamtabmessungen | 620 × 610 × 560 mm |
| Gewicht | ca. 40 kg |
