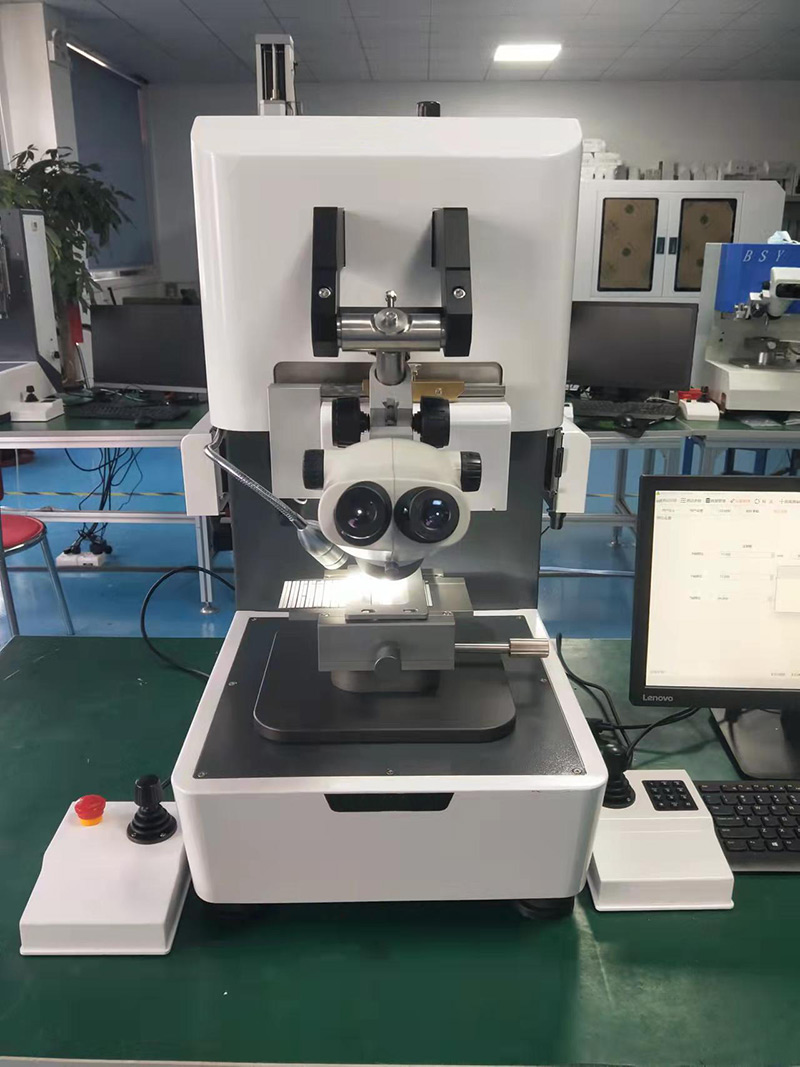

Multifunktionaler manueller Druck-Zug-Krafttester für diverse Geräte

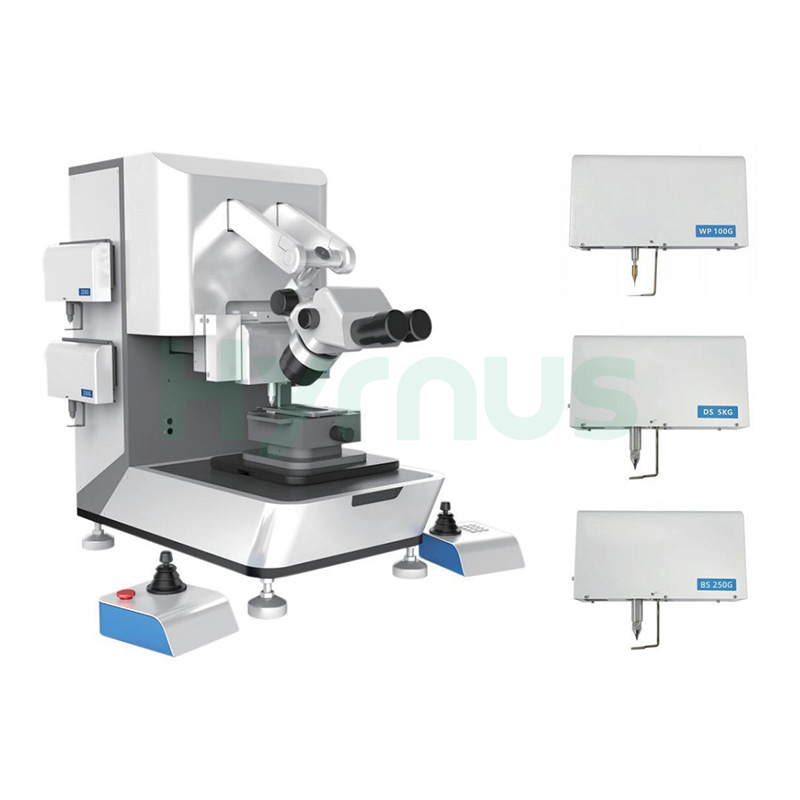

HY-PT8100 Das System unterstützt verschiedene Testarten, darunter Drucktests (Goldkugel/Chip), Zugtests (Bonddraht), Kompressionstests und Pinzettenzugtests, mit einer breiten Palette austauschbarer Sensormodule von 25 g bis 200 kg (kundenspezifisch auf Anfrage). Es erreicht eine umfassende Testgenauigkeit von ±0,1 % und eine Sensorgenauigkeit von ±0,003 %. Die um 360° drehbare Plattform bietet einen effektiven Verfahrweg in XY-Richtung von 100 × 100 mm, eine Wiederholgenauigkeit von ±5 μm und eine Präzision von ±2 μm innerhalb eines Bereichs von 2 mm. Der effektive Verfahrweg in Z-Richtung beträgt 100 mm, die Schergenauigkeit ±1 μm innerhalb eines Bereichs von 2 mm. Ausgestattet mit einem hochauflösenden, stufenlos zoombaren Mikroskop (optional trinokular mit CCD-Kamera), Vier-Wege-Dual-Joystick-Bedienung, proprietärem, hochauflösendem 24-BitPlus-Datenerfassungssystem, intelligenter Lichtsteuerung und Sicherheitsbegrenzungs-/Geschwindigkeitsregelung, arbeitet das System mit 110–220 V, 3 A, 50/60 Hz und einem Luftdruck von 4,5–6 bar. Das Gerät misst 650 × 600 × 760 mm, wiegt ca. 80 kg und beinhaltet einen Lenovo/HP-PC mit originalem Windows 10/11. Es bietet umfassenden Geräteschutz, ergonomisches Design und individuell anpassbare Vorrichtungen nach Mustern oder Zeichnungen. Mit 2 Jahren Garantie. Garantie, Kostenlose Software-Upgrades sowie Standard-Kalibrierwerkzeuge und -gewichte werden mitgeliefert.

Produktmerkmale und Vorteile

Feature-Kategorie	Leistungsbeschreibung
Testvielfalt	Mehrere Spezifikationstestmodule zur Erfüllung vielfältiger Testanforderungen.
Prüfgenauigkeit	Alle Sensoren nutzen dynamische Hochgeschwindigkeitssensorik und schnelle Datenerfassungssysteme, um präzise und fehlerfreie Testdaten zu gewährleisten.
Datenerfassung	Ausgestattet mit dem firmeneigenen, einzigartigen hochauflösenden (24BitPlus ultrahohe Auflösung) Datenerfassungssystem.
Betriebssicherheit	Ausgestattet mit firmeneigener Sicherheitsbegrenzungs- und Geschwindigkeitsregelungstechnologie für mühelose Bedienung.
Beleuchtungssystem	Verfügt über ein firmeneigenes intelligentes Lichtsteuerungs- und -anpassungssystem zur Minimierung der visuellen Belastung durch Lichtquellen.
Beobachtungskomfort	Standardmäßige hochauflösende Beobachtungsmikroskope reduzieren die Augenermüdung des Bedieners.
Bedienkomfort	Die Bedienung über zwei Joysticks in vier Richtungen und die benutzerfreundliche Softwarekonfiguration gewährleisten eine unkomplizierte und bequeme Bedienung.
Ergonomie	Ergonomisches Design erhöht den Komfort bei der Benutzung.
Geräteschutz	Ein umfassender Geräteschutz verhindert Schäden durch Bedienungsfehler.
Anpassungsmöglichkeiten	Starke Forschungs- und Entwicklungskapazitäten ermöglichen die Entwicklung kundenspezifischer Produkte, die auf die Anforderungen der Kunden zugeschnitten sind.
Kundendienst	Ein umfassender Kundendienst gewährleistet einen sorgenfreien Betrieb.

Gerätespezifikationen

Modell	HY-PT8100

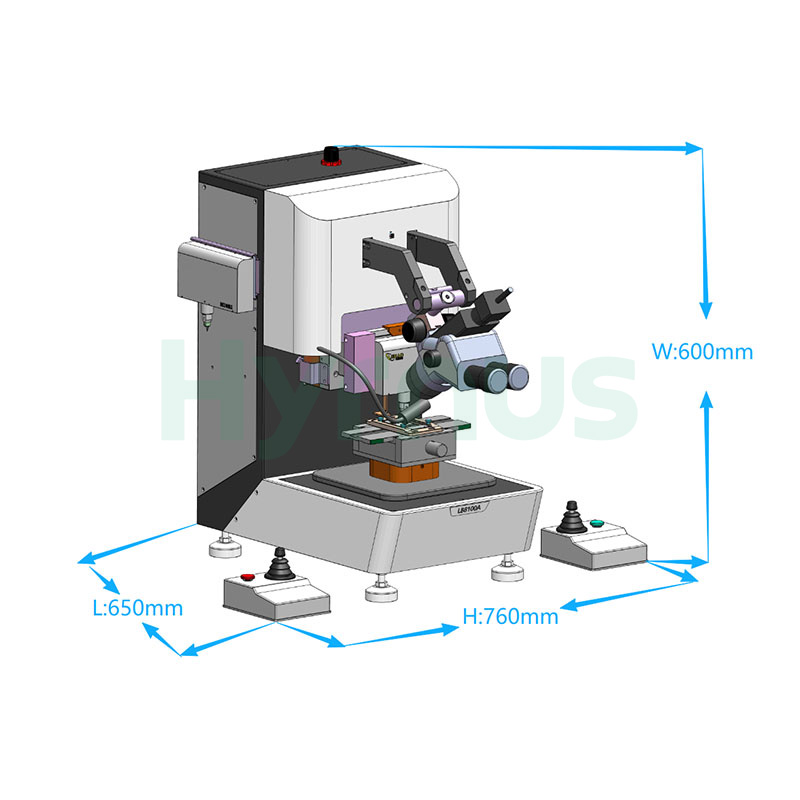

Abmessungen	650 mm (L) × 600 mm (B) × 760 mm (H) (einschließlich linker/rechter Bediengriffe)
Gewicht	ca. 80 kg
Stromversorgung	110–220 V, 3 A, 50/60 Hz (kompatibel mit Dualspannung)
Luftzufuhr	4,5-6 Bar
Steuercomputer	Original Lenovo/HP PC
Betriebssystem	Original Windows 10/11
Mikroskop	Hochauflösendes Mikroskop mit stufenlosem Zoom; optionales Trinokularmikroskop mit hochauflösender CCD-Kamera
Sensoraustausch	Manueller Austausch; Software erkennt Modulbereich automatisch; unterstützt benutzerdefinierte Testmodule und Gewichte
Plattform & Ausstattung	360° drehbare Plattform; kompatibel mit verschiedenen Prüfvorrichtungen; 1 Satz Standardvorrichtungen im Lieferumfang enthalten (anpassbar nach Mustern/Zeichnungen)
XY-Achse	Effektiver Verfahrweg: 100 mm × 100 mm (erweiterbar mit Vakuumplattform); Wiederholgenauigkeit: ±5 μm; Verfahrgeschwindigkeit: gesteuert über Hall-Joystick, max. 6 mm/s; Präzision: ±2 μm im 2-mm-Bereich
Z-Achse	Effektiver Verfahrweg: 100 mm; Auflösung: hochpräzise; Bewegungsgeschwindigkeit: gesteuert über Hall-Joystick; Schergenauigkeit: ±1 μm (innerhalb eines Bereichs von 2 mm)
Sensorgenauigkeit	Gesamtgenauigkeit der Prüfung: ±0,1 %; Sensorgenauigkeit: ±0,003 %
Qualitätssicherung	2 Jahre Garantie (ausgenommen Schäden durch unsachgemäße Behandlung); kostenlose Software-Updates; Standard-Kalibrierwerkzeuge und -gewichte im Lieferumfang enthalten
Testarten	Destruktiv und nicht-destruktiv

Spezifikationen des Testmoduls

Drucktest – Goldkugel/Chip	Lineare Kalibrierungspunkte	Zugprüfung - Bonddraht	Lineare Kalibrierungspunkte
BS250G	25 g, 50 g, 100 g, 250 g	WP25G	2,5 g, 5 g, 10 g, 25 g
BS1KG	100 g, 200 g, 500 g, 1 kg	WP50G	5 g, 10 g, 25 g, 50 g

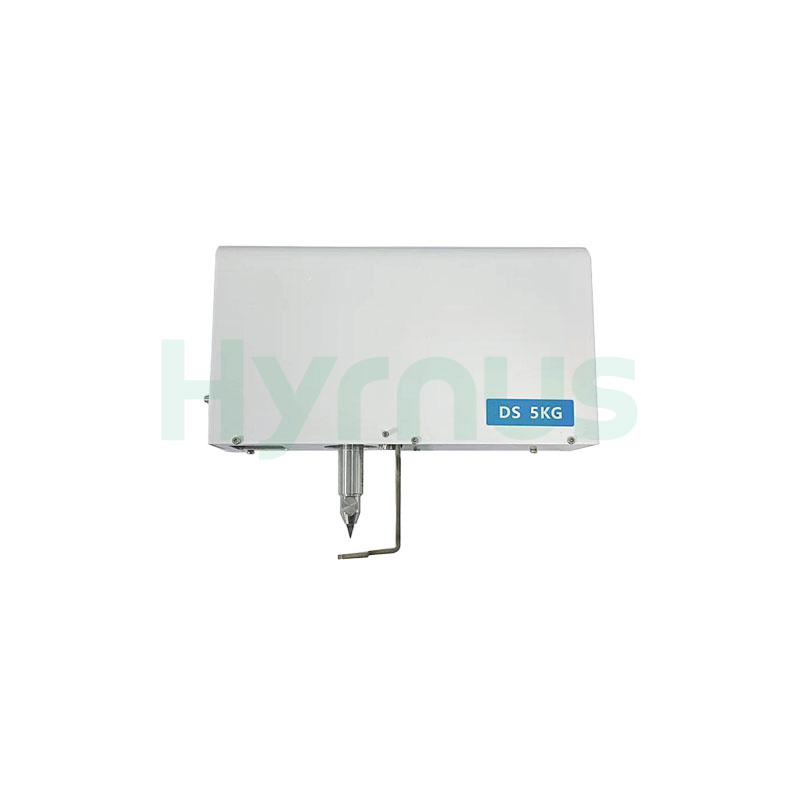

DS5KG	500 g, 1 kg, 2,5 kg, 5 kg	WP100G	10 g, 25 g, 50 g, 100 g
DS10KG	2,5 kg, 5 kg, 7,5 kg, 10 kg	WP200G	25 g, 50 g, 100 g, 200 g
DS20KG	2 kg, 4 kg, 10 kg, 20 kg	WP1KG	100 g, 250 g, 500 g, 1 kg
DS50KG	10 kg, 20 kg, 40 kg, 50 kg	WP5KG	500 g, 1,25 kg, 2,5 kg, 5 kg
DS100KG	10 kg, 20 kg, 50 kg, 100 kg	WP10KG	1 kg, 2,5 kg, 5 kg, 10 kg
DS200KG	20 kg, 40 kg, 100 kg, 200 kg	WP20KG	2,5 kg, 5 kg, 10 kg, 20 kg
Kompressionsprüfung	Lineare Kalibrierungspunkte	Zugtest mit Pinzette	Lineare Kalibrierungspunkte
PP100G	10 g, 25 g, 50 g, 100 g	TP100G	10 g, 25 g, 50 g, 100 g
PP5KG	500 g, 1,25 kg, 2,5 kg, 5 kg	TP1KG	100 g, 250 g, 500 g, 1 kg
PP50KG	5 kg, 10 kg, 25 kg, 50 kg	TP5KG	500 g, 1,25 kg, 2,5 kg, 5 kg
Kundenspezifische Testmodule mit unterschiedlichen Bereichen sind auf Anfrage erhältlich.

Verschiedene Testvorrichtungen nach Kundenwunsch anpassen

-
