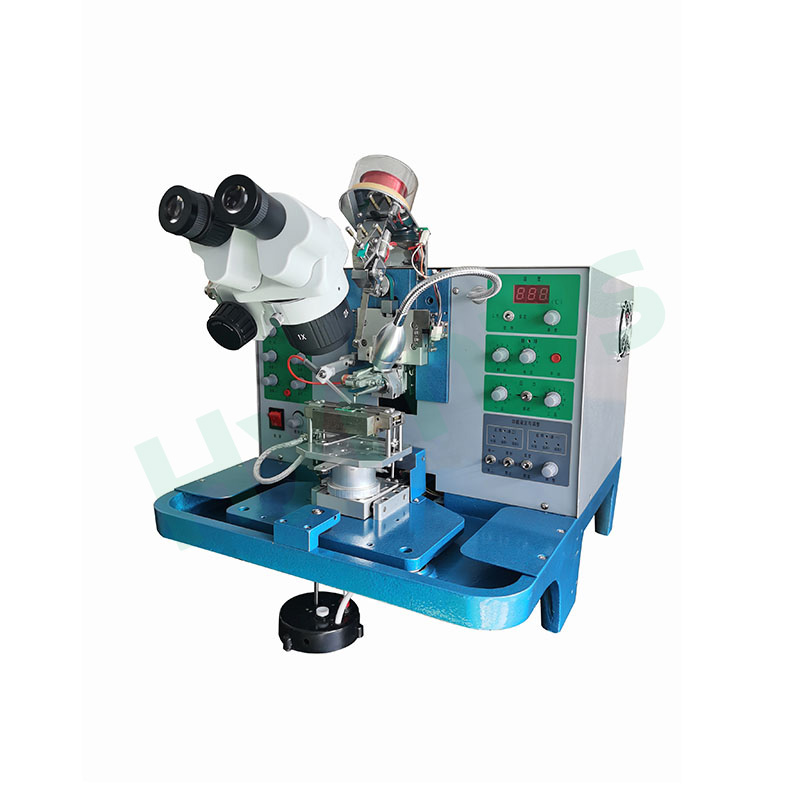

Golddraht-Bonder-Kugelbondmaschine

Die Goldkugel-Drahtbondzange HY-GB2012 dient hauptsächlich zum internen Bonden von Hochleistungs-LEDs, Laserdioden, Dioden mit kleiner und mittlerer Leistung, Transistoren, integrierten Schaltungen, Sensoren und speziellen Halbleiterbauelementen. Sie eignet sich besonders für das Drahtbonden von Hochleistungs-LEDs.

Marke :
HYRNUS
Artikelnummer :
HY-GB2012
Bestellung (Mindestbestellmenge) :
1 Set
Garantie :
One-Year Warranty and Lifetime Maintenance
Zahlung :
T/T
Lieferzeit :
7-35 Days
Produktursprung :
China

JETZT ANFRAGEN

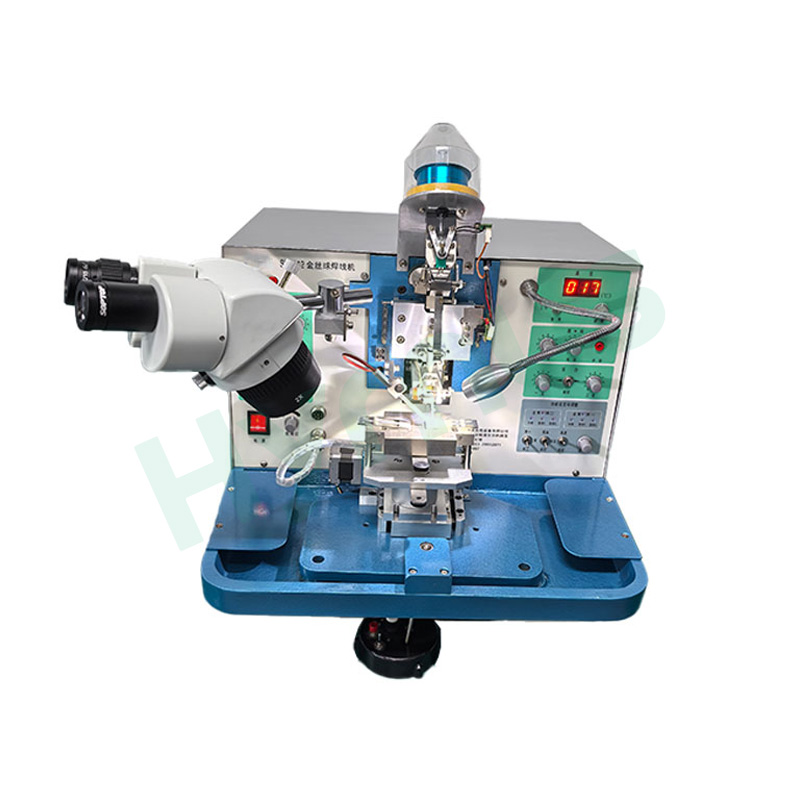

Golddraht-Bonder-Kugelbondmaschine

Produkteinführung

Die Golddrahtbondanlage HY-GB2012 nutzt Ultraschallbondtechnologie, um Golddrähte mit Chip-Pads und Substraten zu verbinden und so eine zuverlässige elektrische Verbindung und Signalübertragung zu gewährleisten. Das Golddrahtende wird mittels Hochspannungs-Elektronik zu einer Kugel geformt und anschließend unter kontrolliertem Druck, kontrollierter Zeit und Ultraschallvibration gebondet. Sie ist eine der Schlüsselkomponenten in der elektronischen Mikromontage und bietet eine stabile Bondqualität, gute elektrische Eigenschaften und eine höhere Zuverlässigkeit als Silizium-Aluminium-Drahtbonden.

Produktmerkmale

*Unterstützt unidirektionales und bidirektionales Bonden für flexible Anwendung.

*Speichert Zweidraht-Bonding-Daten zur Verbesserung von Komfort und Effizienz.

*Separat einstellbare Schlaufenhöhe und zweite Befestigungshöhe für unterschiedliche Halterungskonstruktionen.

*Mehrere Schleifenformen zur Auswahl, geeignet für Hochleistungs-LEDs, tiefe LED-Halterungen und Piranha-LED-Halterungen.

*Die Kompensation der zweiten Bondkugel verbessert die Bondfähigkeit und reduziert die Ausfallrate.

*Die automatische Indexierung in 1 oder 2 Schritten verbessert die Produktionseffizienz.

*Die kontinuierliche Indexierungsfunktion eignet sich für Nachbearbeitungsanwendungen.

*Die Kapillarerkennung reduziert Fehlverbindungen, die durch fehlerhafte Installation entstehen können.

*Die Vierkanal-Ultraschallleistungsausgabe gewährleistet eine gleichmäßigere Verbindungsqualität.

*Eine verbesserte Ballbildung ermöglicht kleinere erste Bindungen und zuverlässigere zweite Bindungen.

Anwendungsgebiete

*Mikrowellengeräte

*RF-Module

*Hybridschaltungen

*MEMS-Schaltungen

*Optoelektronische Bauelemente

*Sensoren

*Nano-Geräte

*Halbleiterbauelemente

*Radargeräte

*Militärische Komponenten

*Spezialschaltungen

*COB/SOB-Verpackung

Anwendbare Branchen

*Optoelektronische Unternehmen

*Hersteller diskreter elektronischer Bauteile

*Forschungsinstitute

*Universitätslaboratorien

*Forschungs- und Entwicklungs- sowie Produktionsorganisationen

Technische Parameter

Artikel	Spezifikation
Stromversorgung	220 V AC ±10 %, 50 Hz, 300 W, zuverlässige Erdung erforderlich
Optionales Netzteil	AC 110 V anpassbar
Stromverbrauch	Max. 300 W
Anwendbarer Golddrahtdurchmesser	16–50 μm / 0,7–2 mil
Bindungstemperatur	Raumtemperatur bis 400 °C
Ultraschallleistung	4 Kanäle, 0–5 W, stufenlos in zwei Bereichen einstellbar
Ultraschallzeit	5–200 ms ±5 % / 20 ms pro Schritt
Gemeinsame Zeit	2 Kanäle, 0–200 ms
Bindungsdruck	2 Kanäle, 25–180 g
Mindestbindungszeit	0,4 s / Draht
Maximale automatische Spanne von der ersten zur zweiten Bindung	≥4 mm in beide Richtungen
Verstellbereich der Schlaufenhöhe	0–6 mm
Kabellänge	0–2 mm
Goldballgröße	Negative elektronische Kugelformung, einstellbarer Durchmesser
Bewegungsbereich der Leuchte	Φ25 mm
Mikroskop	Standard-Zweistufenmikroskop: 15× / 30×
Optionale Konfiguration	HD-Kamera und Monitor
Gesamtabmessungen	520 × 460 × 550 mm, L × B × H
Gewicht	ca. 28 kg

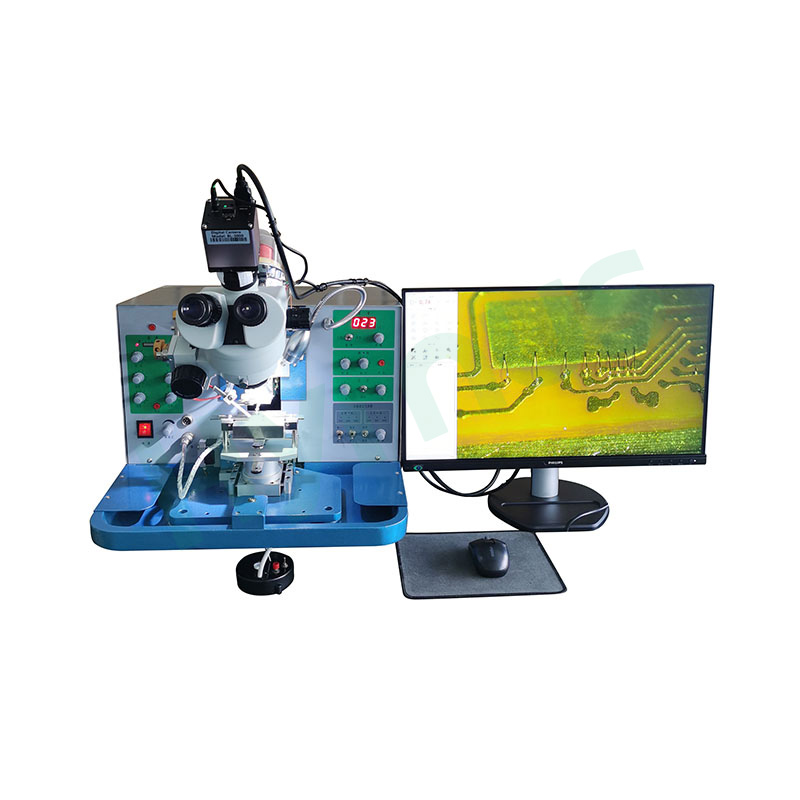

Optionale HD-Kamera- und Monitor-Spezifikationen

Eingebettetes System mit FPGA + ARM-Architektur, unter dem Betriebssystem Linux 3.10.
Dual-Core Cortex-A9 Prozessor, 1 GHz Hauptfrequenz, mit bis zu 1 GB DDR3-Speicher.
Ausgestattet mit einem 1/2-Zoll-CMOS-Sensor mit rückseitiger Beleuchtung.
Hochgeschwindigkeits-Bildaufnahme mit bis zu 2 MP und einer Auflösung von 1920 × 1080 bei 60 fps.
Zwei USB-Anschlüsse zum Anschluss einer drahtlosen Maus oder Tastatur.
Die HDMI-HD-Schnittstelle gewährleistet eine klare und helle Bilddarstellung.
Neue Benutzeroberfläche für eine intuitivere und komfortablere Bedienung.
Beliebtes flaches Tasten-Design, attraktiv und einfach zu bedienen.
Die fortschrittliche Funktion zur Unterdrückung von Glanzlichtern reduziert starke Reflexionen effektiv.
Unterstützt die Sprachauswahl in Vereinfachtem Chinesisch, Traditionellem Chinesisch und Englisch.
Monitorgröße: 24 Zoll.
