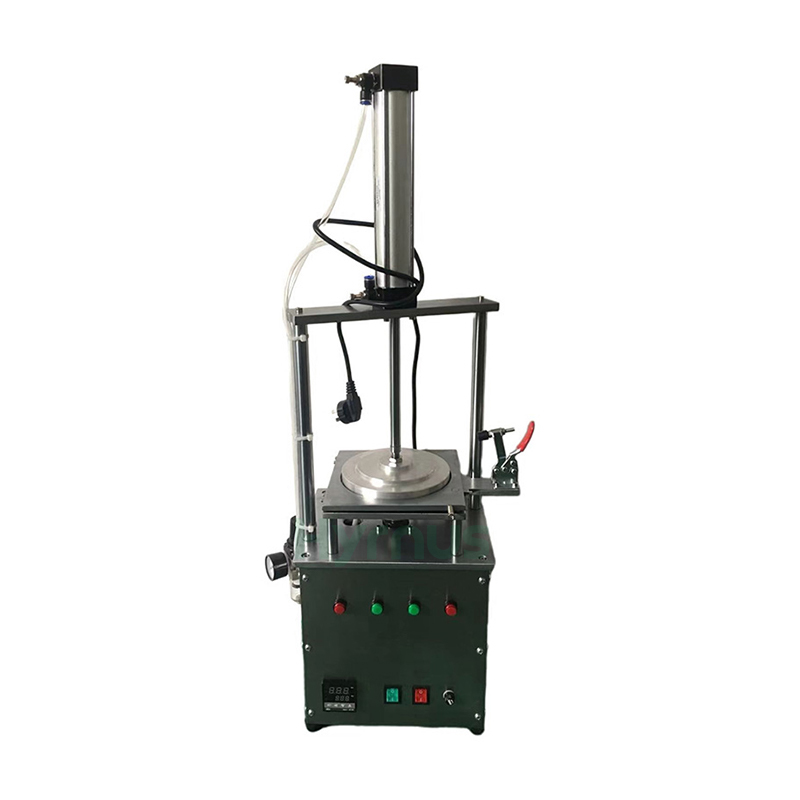

HY-WE2002M Handbuch Wafer-Expander-Maschine Es wurde für die Chip-Expansionsprozesse in der LED-, Transistor-, IC- und anderen Halbleiterfertigung entwickelt. Es integriert Erhitzen, Folienstreckung, Wafer-Expansion und Folienfixierung in einem einzigen Prozess mit einstellbarer Temperatur, Expansionszeit und Rückstellgeschwindigkeit für einen stabilen und effizienten Betrieb.
Marke :
HYRNUSArtikelnummer :
HY-WE2002MBestellung (Mindestbestellmenge) :
1 SetGarantie :
One-Year Warranty and Lifetime MaintenanceZahlung :
T/TLieferzeit :
7-35 DaysProduktursprung :
ChinaManuelle Wafer-Expander-Maschine für IC-Leistungstransistoren
Produkteinführung
HY-WE2002MHandbuchWafer-Expander-MaschineEs wird häufig zur Chiperweiterung bei der Herstellung von LEDs, Mittel- und Niedrigleistungstransistoren, integrierten Schaltungen und anderen speziellen Halbleiterbauelementen eingesetzt. Es verfügt über eine vertikale Doppelzylinder-Steuerungsstruktur, die einen stabilen und gleichmäßigen Betrieb gewährleistet.
Die Maschine integriert Erhitzen, Folienstreckung, Waferexpansion und Folienfixierung in einen kompletten Prozess. Ihr Konstanttemperatur-Heizsystem ermöglicht eine gleichmäßige und kontrollierte Expansion um die Trennfolie und trägt so zu einem gleichbleibenden Chipabstand und einer hohen Expansionsqualität bei. Heiztemperatur, Expansionszeit und Rücklaufgeschwindigkeit lassen sich an unterschiedliche Prozessanforderungen anpassen. Dank einfacher Bedienung und hoher Effizienz im Einschichtbetrieb eignet sich die Maschine ideal für Anwendungen in der Halbleiterverpackung und Chipmontage.
Hauptanwendungen
Ausstattungsmerkmale
| NEIN. | Details |
| 1 | Verwendet eine vertikale Zweizylindersteuerung für einen stabilen Betrieb |
| 2 | Die Konstruktion mit konstanter Temperatur gewährleistet eine gleichmäßige und moderate Ausdehnung des Films am Rand. |
| 3 | Erhitzen, Strecken, Wafer-Expansion und Filmfixierung sind in einem vollständigen Prozess integriert. |
| 4 | Heiztemperatur, Expansionszeit und Rücklaufgeschwindigkeit sind alle vollständig einstellbar |
| 5 | Benutzerfreundliche Bedienung mit hoher Produktionseffizienz im Einschichtbetrieb |
Technische Parameter
NEIN. | Parameter | Spezifikation |
1 | Versorgungsspannung | AC220V ±10 %, 50 Hz |
2 | Nennleistung | 500 W |
3 | Betriebsluftdruck | 4 kg/cm², 1P oder 1,5P |
4 | Temperaturbereich | Raumtemperatur ~ 400℃ |
5 | Hub des oberen Zylinders | 200 mm |
6 | Unterer Zylinderhub | 100 mm (einstellbar und positionierbar) |
7 | Durchmesser der Heizscheibe | 140 mm |
8 | Gesamtabmessungen | L 270 × W 220 × Höhe 900 mm |
9 | Maschinengewicht | 20 kg |
Betriebsabläufe
| NEIN. | Details |
| 1 | Schließen Sie das Netzteil an und verbinden Sie den Hochdruckluftschlauch mit dem pneumatischen Schnellanschluss. |
| 2 | Schalten Sie den Netzschalter ein und stellen Sie die Temperatur auf 75 ein.℃(Die Temperatur kann variieren um±5℃für verschiedene Waferfilme). |
| 3 | Stellen Sie den Schalter des oberen Zylinders auf „AUF“, um die obere Pressform nach oben zu bewegen. Stellen Sie den Schalter des unteren Zylinders auf „AB“, um die untere Pressform nach unten zu bewegen. Wiederholen Sie die Bewegung des unteren Zylinders mehrmals und stellen Sie die Aufwärtsgeschwindigkeit so langsam wie möglich ein. |
| 4 | Entriegeln Sie die Verriegelung, heben Sie den oberen Arbeitstisch an, setzen Sie den inneren Ring des Wafer-Expanders auf die untere Form und legen Sie die Waferfolie mittig in die untere Form, sodass die Waferseite nach oben zeigt. Decken Sie die Form mit der oberen Pressform ab und verriegeln Sie sie. |
| 5 | Stellen Sie den Schalter des unteren Zylinders auf „UP“. Die untere Form hebt sich langsam, dehnt die Folie nach außen aus und vergrößert allmählich den Düsenabstand. Stoppen Sie den Aufstieg, sobald der Düsenabstand etwa 2 erreicht hat.–Das Dreifache der ursprünglichen Größe. Legen Sie den äußeren Ring des Wafer-Expanders flach auf die Folie und den inneren Ring, wobei die abgerundete Kante nach unten zeigt. |
| 6 | Stellen Sie den Schalter des oberen Zylinders auf die Position „AB“. Die obere Pressform drückt nach unten, um die expandierte Waferfolie zu fixieren, und kehrt dann in die oberste Position zurück. |
| 7 | Stellen Sie den Schalter des unteren Zylinders auf die Position „AB“. Die untere Form senkt sich nach unten ab, und die expandierte Waferfolie wird entnommen. |
| 8 | Nach der Waferexpansion den überschüssigen Film abschneiden und ihn dann zum nächsten Prozess der Klebstoffvorbereitung und Chipverklebung weiterleiten. |
