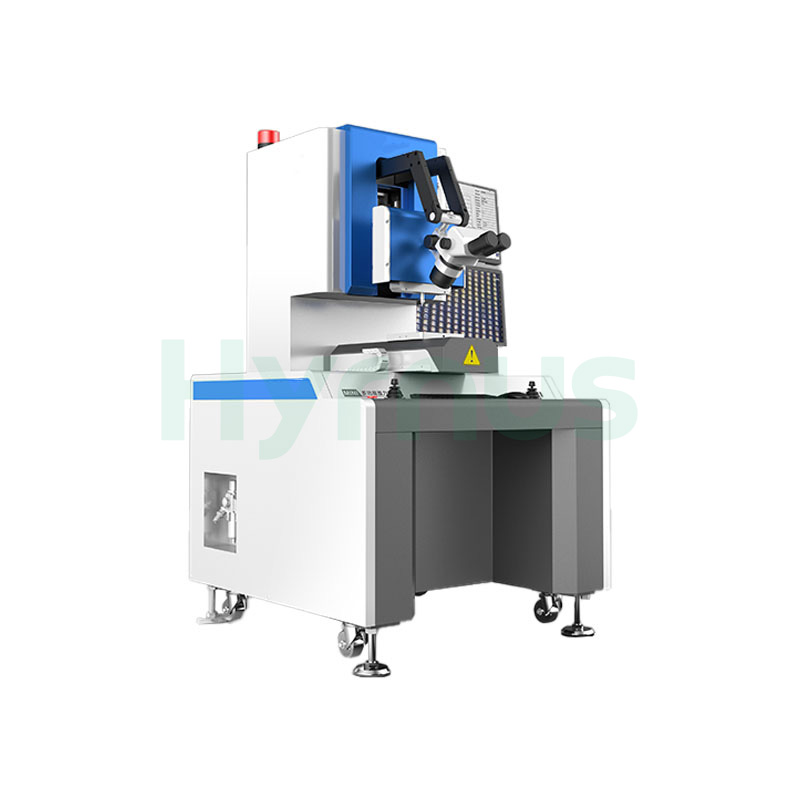

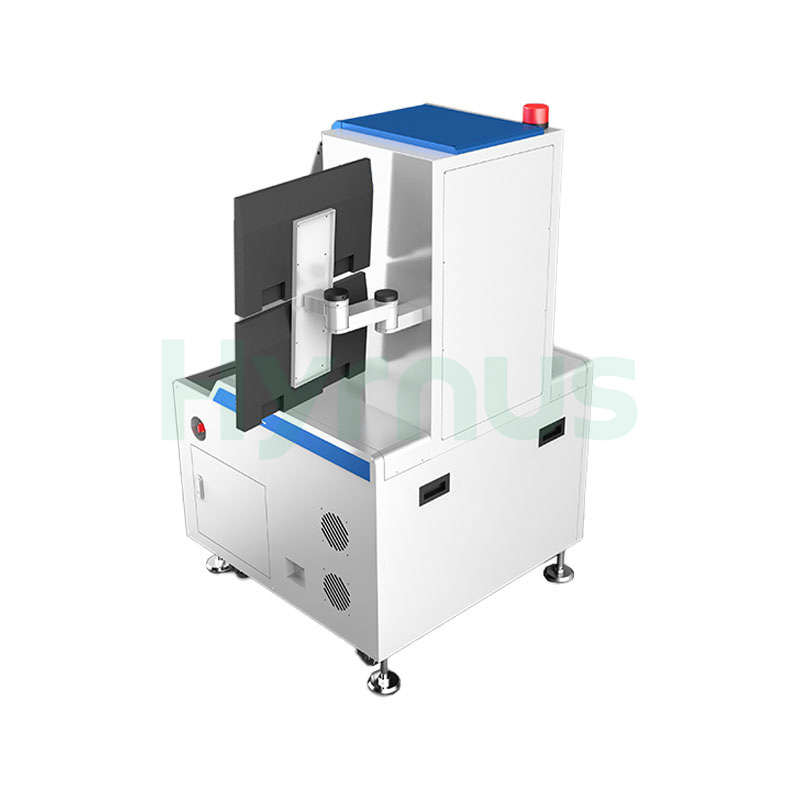

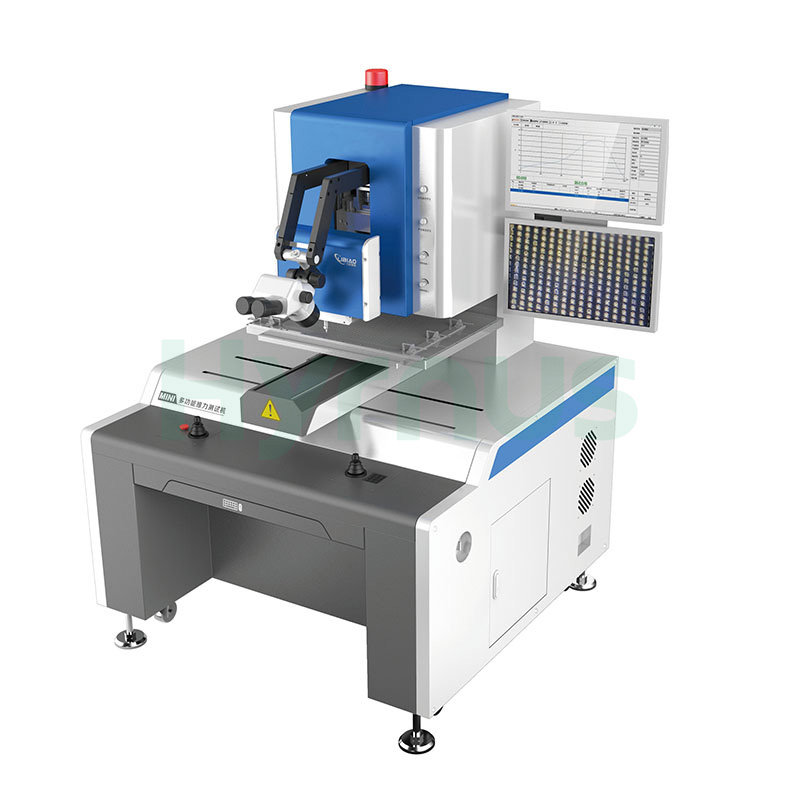

Hochleistungs-Multifunktions-Zug-/Druckprüfgerät für Drahtbonden

HY-PT8500 Prüfgeräte für die BindungDas System verfügt über ein automatisches 3-Stationen-Drehschaltsystem mit unabhängiger Sensorerfassung und Kollisions-/Überlastschutz für jeden Sensor, was höchste Prüfgenauigkeit und Gerätesicherheit gewährleistet. Die XY-Achse bietet einen effektiven Hub von 500 mm × 300 mm mit einer Wiederholgenauigkeit von ±5 µm, einer Auflösung von ≤0,125 µm und einer Präzision von ±2 µm innerhalb eines Bereichs von 2 mm bei einer maximalen Prüfkraft von 100 kg. Die Z-Achse bietet einen effektiven Hub von 100 mm mit einer Auflösung von ≤0,125 µm, einer Wiederholgenauigkeit von ±1 µm innerhalb von 2 mm und einer maximalen Prüfkraft von 20 kg. Ausgestattet mit präziser dynamischer Sensortechnik (Sensorgenauigkeit ±0,003 %, Gesamtmessgenauigkeit ±0,1 %), importierten Übertragungskomponenten, zwei Hall-Joysticks für die Vier-Richtungs-Steuerung und einem Standard-Trinokular-Mikroskop mit stufenlosem Zoom und hochauflösender CCD-Kamera, arbeitet das System mit 110 V/220 V bei 5,0 A, 50/60 Hz und einem Luftdruck von 4,5–6 bar. Das Gerät misst 1500 × 1200 × 1650 mm, wiegt ca. 800 kg und umfasst einen Lenovo/HP-PC mit Windows 10/11. Dieser bietet Kompatibilität mit MES-Systemen, Echtzeit-Datenmanagement und die Möglichkeit zur Anfertigung kundenspezifischer Vorrichtungen anhand von Mustern oder Zeichnungen.

Anwendungsgebiete

Großformatige Leiterplattenprüfung

Mini-LED-Panel-Test

Großprobenprüfung

Produktvorteile

Kernvorteile	Beschreibung
Automatische Teststation	Nutzt den automatischen Teststationsmodus. Nach Auswahl der Teststation in der Software fährt das System automatisch in die entsprechende Arbeitsposition.
Unabhängige Sensordatenerfassung	Drei Arbeitssensoren sind mit unabhängigen Datenerfassungssystemen ausgestattet, um die Genauigkeit der Messungen zu gewährleisten.
Antikollisions- und Überkraftschutz	Jeder Sensor ist mit einem unabhängigen Antikollisions- und Überlastungsschutzsystem ausgestattet.
Sicherheitsbegrenzung und Geschwindigkeitskontrolle	Jede Prüfstation verfügt über unabhängige Sicherheits- und Geschwindigkeitsbegrenzungsfunktionen.
Benutzerfreundliche Oberfläche	Benutzerfreundliche Bedienoberfläche für einfache Handhabung.
Hochpräzisions- und Kraftalgorithmus	Ein hochpräzises Sensorsystem in Kombination mit einzigartigen mechanischen Algorithmen gewährleistet die Genauigkeit der Tests.

Produkt Besonderheits

Setzt präzise dynamische Sensortechnologie ein, um genaue und zuverlässige Testdaten zu gewährleisten.

Ausgestattet mit importierten Getriebekomponenten, um einen stabilen Maschinenbetrieb und eine hohe Prüfgenauigkeit zu gewährleisten.

Die automatische Drehschalteranlage mit drei Stationen vermeidet Geräteschäden durch menschliche Fehlbedienung.

Hall-Doppeljoysticks für die Steuerung in vier Richtungen, was die Bedienung einfach und komfortabel macht.

Perfekt kompatibel mit dem werkseitigen MES-System.

Testdaten können in Echtzeit gespeichert und exportiert werden – bequem und effizient.

Gerätespezifikationen

Parameter	Spezifikation
Gerätemodell	HY-PT8500
Gesamtabmessungen	1500 mm × 1200 mm × 1650 mm
Nettogewicht	ca. 800 kg
Stromversorgung	110 V/220 V bei 5,0 A, 50/60 Hz
Druckluftversorgung	4,5-6 Bar
Steuercomputer	Original Lenovo/HP PC
Betriebssystem	Original Windows 10 / Windows 11
Mikroskop	Standard-Trinokular-Zoommikroskop mit stufenlosem Zoom + hochauflösende CCD-Kamera
Sensoraustauschmethode	Manueller Austausch (Wählen Sie das entsprechende Testmodul gemäß den Testanforderungen aus; die Software erkennt den Modulbereich automatisch)
Bahnsteigbefestigung	360° Rotation, kompatibel mit allen Arten von Prüfvorrichtungen
Effektiver Hub der Kugelumlaufspindel der XY-Achse	500 mm × 300 mm, Maximale Prüfkraft: 100 kg
Maximale Bewegungsgeschwindigkeit der XY-Achse	Die XY-Achse lässt sich frei über einen Hall-Joystick steuern. Maximale Geschwindigkeit: 10 mm/s.
Präzisions-Kugelgewindetrieb der XY-Achse	Wiederholbarkeit: ±5μm, Auflösung: ≤0,125μm; Genauigkeit innerhalb von 2 mm: ±2μm
Effektiver Hub der Kugelumlaufspindel in der Z-Achse	100 mm, Auflösung: ≤0,125μm, Maximale Prüfkraft: 20 kg
Maximale Bewegungsgeschwindigkeit der Z-Achse	Die Z-Achse lässt sich frei über einen Hall-Joystick steuern. Maximale Geschwindigkeit: 8 mm/s.
Präzision der Kugelumlaufspindel der Z-Achse	±2μm; Schergenauigkeit: Wiederholgenauigkeit der Positionierung ±1μm innerhalb von 2 mm
Sensorpräzision	±0,003 %; Umfassende Testgenauigkeit: ±0,1 %
Gerätehalterung	Kundenspezifische Vorrichtungen, gefertigt nach Mustern oder Zeichnungen (1 Satz wird standardmäßig mitgeliefert).
Gerätekalibrierung	Ausgestattet mit entsprechenden Kalibriervorrichtungen und Gewichtssätzen als Standard.
Qualitätssicherung	2 Jahre Garantie auf das gesamte Gerät mit kostenlosen Software-Upgrades auf Lebenszeit (ausgenommen Schäden durch unsachgemäße Behandlung)

Testschnittstelle

Verschiedene Testvorrichtungen nach Kundenwunsch anpassen

Produktdetails
