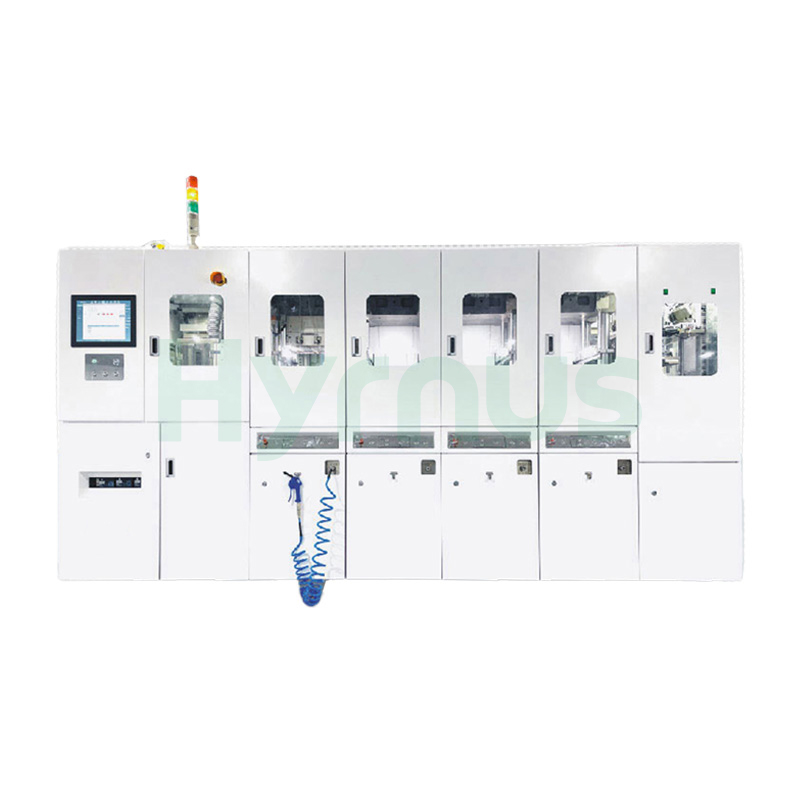

Max 120T Hochleistungs-Vollautomatisches Formgebungssystem für Halbleitergehäuse

HY-PS8120 Komplette Pressformanlage Das System bietet gesteigerte Leistung und Effizienz, deutlich verbesserte Ausbeute und Zuverlässigkeit, hohe Prozesskonstanz, die menschliche Fehler eliminiert, intelligente Rückverfolgbarkeit und kostengünstige Wartungsvorteile. Es verarbeitet zwei Leadframes pro Hub und Presse und kann mit ein bis vier Pressen konfiguriert werden. Die Leadframe-Größen reichen von 20–80 mm Breite über 124–270 mm Länge bis hin zu 0,1–0,6 mm Dicke. Es unterstützt Harzkomposit-Durchmesser von 11–20 mm (±0,2 mm) mit einem L/D-Verhältnis von 1,2–1,7 (max. 35 mm). Die Schließkraft erreicht bis zu 1176 kN (max. 120 t) bei einem Einspritzdruck von 4,9–29,4 kN (max. 3 t) und einer minimalen mechanischen Zykluszeit von 28 Sekunden. Das System mit vier Pressen misst 3803 mm in der Länge, 1728 mm in der Breite und 1920 mm in der Höhe und wiegt ca. 10.000 kg. Es wird mit Drehstrom (380 V AC ±10 %) betrieben und verbraucht maximal 51 kW (4 Pressen). Es benötigt Druckluft mit einem Druck von mindestens 0,5 MPa und einer Fördermenge von mindestens 350 l/min (mit Luftfilter), einen Abluftstrom von mindestens 3000 l/min und arbeitet bei Umgebungstemperaturen von 0–40 °C und einer relativen Luftfeuchtigkeit von maximal 75 %. Optional erhältlich sind eine automatische Schmierung, eine Harzwiegevorrichtung und ein Vakuumsystem.

Besonderheit

Steigerung von Produktion und Effizienz

Deutlich verbesserte Ausbeute und Zuverlässigkeit

Hohe Prozesskonsistenz – Eliminiert menschliche Variabilität

Intelligent und nachverfolgbar

Kosten- und Wartungsvorteil

Technische Spezifikationen

Parameter	Spezifikation
Modell	HY-PS8120
Formanzahl pro Zyklus	2 Leadframes pro Hub und Presse
Anzahl der Pressen	1 bis 4 Mal drücken
Leadframe-Größe (L/F)	Breite: 20–80 mm / Länge: 124–270 mm / Dicke: 0,1–0,6 mm
Harzverbindungsgröße	Durchmesser: 11–20 mm (±0,2 mm) / L/D-Verhältnis: 1,2–1,7 (max. 35 mm)
Klemmkraft	98–1176 kN (Max 120T)
Einspritzdruck	4,9–29,4 kN (Max 3T)
Zykluszeit (mechanisch)	28 Sek. (Min.)
Maschinenabmessungen (4 Pressen)	Breite: 1728 mm / Höhe: 1920 mm / Länge: 3803 mm
Maschinengewicht (4 Pressen)	10.000 kg
Stromversorgung	3-phasig 380VAC ±10% / Leistung: ≤51 KW (4 Pressen)
Druckluftversorgung	Druck ≥0,5 MPa / Durchfluss ≥350 l/min / Mit Luftfilter
Abgasanforderungen	≥3000 l/min
Umgebungstemperatur	0–40 °C (nicht gefrierend)
Umgebungsfeuchtigkeit	≤75% relative Luftfeuchtigkeit (nicht kondensierend)

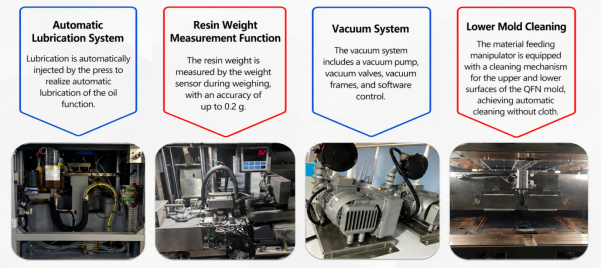

Automatische Schmierung	Optional
Harzwägung	Optional
Vakuumsystem	Optional

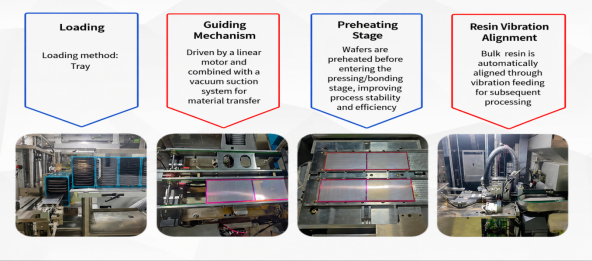

Verfahren

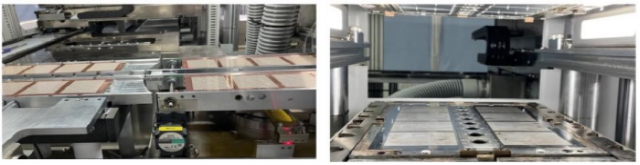

Modul

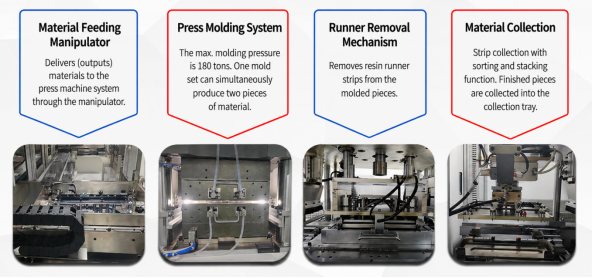

LLademodul und Pressmodul

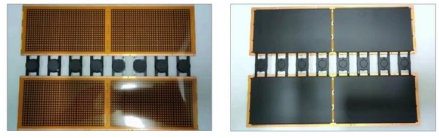

Endprodukt

Produktdetails
