Die HY-WT9530 ist mit zwei luftgelagerten Spindeln und drei Vakuumspanntischen für harte, spröde Substrate bis zu 8 Zoll ausgestattet. Die Bediener müssen lediglich die Kassetten manuell einlegen; die Maschine führt vollautomatische Zyklen durch, die das Grob- und Feinschleifen, Reinigen und die Rückgewinnung umfassen. Die nach dem Schleifen erzielte TTV ≤ 1,5 μm mit exzellenter Ebenheit und Oberflächenrauheit eignet sich für die Rückseitenverdünnung verschiedener Halbleiterwafer.
Marke :
HYRNUSArtikelnummer :
HY-WT9530Bestellung (Mindestbestellmenge) :
1 SetGarantie :
One-Year Warranty and Lifetime MaintenanceZahlung :
T/TLieferzeit :
7-35 DaysProduktursprung :
ChinaVollautomatische Wafer-Schleifmaschine mit luftgelagerter Spindel und Spanntisch
Produkteinführung
HY-WT9530 Vollautomatischer Waffelmahler Ausgestattet mit zwei 9,5-kW-Luftlager-Schleifspindeln, drei Werkstück-Luftlagerspindeln und porösen Vakuumspanntischen, bearbeitet die Anlage harte, spröde Substrate bis zu 8 Zoll Durchmesser. Ihre maximale mechanische Werkstückkapazität beträgt Ø 300 mm. Die Bediener müssen lediglich die Kassetten manuell einlegen; mehrere Roboterarme übernehmen automatisch Positionierung, Schrupp- und Feinschleifen, Schleuderreinigung und Entladung für eine kontinuierliche, mannlose Produktion. Die Schleif-Z-Achse verfügt über einen Verfahrweg von 120 mm mit einem minimalen Vorschub von 0,1 µm für eine stabile Dickenkontrolle. Die Wafer-TTV nach dem Schleifen beträgt ≤ 1,5 µm, die Dickenabweichung zwischen den Wafern ± 3 µm und die Oberflächenrauheit Ra < 10 nm. Dies ermöglicht eine hervorragende Planheit und Oberflächengüte beim Rückseiten-Dünnen verschiedener Halbleiterwafer.
Produktanwendung
Die Maschine bearbeitet Substrate bis zu einem Durchmesser von 300 mm mechanisch und verarbeitet ultraharte, spröde Materialien wie SiC, LN, LT und Saphir innerhalb von 8 Zoll. Sie wird häufig für das präzise Ausdünnen der Rückseite von Halbleiterwafern eingesetzt und eignet sich für die Massenproduktion von Halbleitern mit großer Bandlücke und optoelektronischen Materialien.

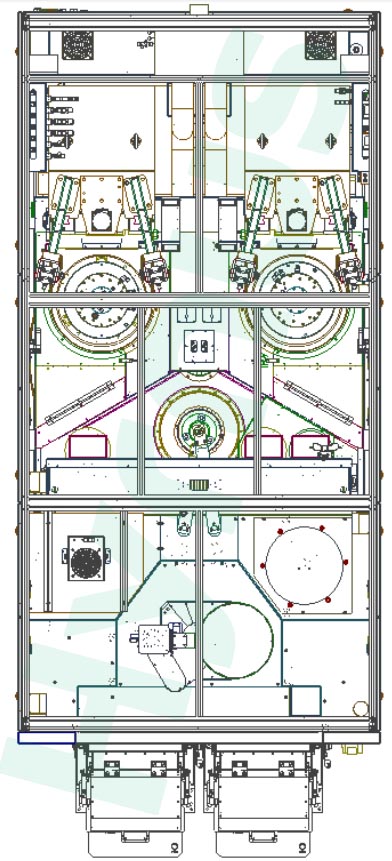

Maschinenstrukturdiagramm
Maschinenbetriebsprozess
| Schritt | Arbeitsschritte |
| 1 | Die Wafer manuell in die Kassette einlegen. |
| 2 | Der Roboterarm entnimmt die Wafer aus der Kassette und transportiert sie zur Ausrichtungsstation. |
| 3 | Arm T1 nimmt Wafer von der Ausrichtungsstation auf und platziert sie auf dem Chuck-Tisch. |
| 4 | Die Wafer werden einem Z2-Grobschliff und einem Z1-Feinschliff unterzogen; Arm T2 transportiert die Wafer vom Spanntisch zur Rotationsreinigungsstation |
| 5 | Der Roboterarm entnimmt die Wafer der Reinigungsstation und legt sie zurück in die Kassette, um den gesamten Prozess zu wiederholen. |
Spezifikationen
| NEIN. | Artikel | Parameter |
| 1 | Maximale Werkstückgröße | Ø300 mm |
| 2 | Luftgelagerte Schleifspindel | Menge: 2 |
| Leistung: 9,5 kW | ||
| Drehzahl: 1000–4000 U/min | ||
| 3 | Werkstück-Luftlagerspindel | Menge: 3 |
| Drehzahl: 10–300 U/min | ||
| 4 | Schleifen der Z-Achse | Hub: 120 mm |
| Vorschubgeschwindigkeit beim Schleifen: 0,0001~0,08 mm/s | ||
| Minimale Vorschubstufe: 0,1 μm | ||
| 5 | Halteverfahren | Poröser Vakuumspanntisch |
| 6 | Nach dem Schleifen TTV | 1,5 μm |
| 7 | Abweichung der Waferdicke nach dem Schleifen | ±3μm |
| 8 | Oberflächenrauheit nach dem Feinschleifen | Ra＜10 nm |
| 9 | Gesamtabmessungen | 1430 × 3300 × 1900 mm |
| 10 | Maschinengewicht | 5000 kg |
Hauptrahmen
| NEIN. | Artikel | Beschreibung |
| 1 | Rahmen | Unterrahmen: Geschweißte Stützkonstruktion aus 50×100 mm Vierkantrohr (Standard) |
| Oberrahmen: 30×60 Aluminiumprofil | ||
| 2 | Abdeckplatte | Kaltgewalztes Blech mit kunststoffbesprühter Oberfläche (Standard) |
| 3 | Strukturelle Bauteile | 45# Stahl mit Chrombeschichtung, Aluminiumlegierung mit anodischer Oxidation |
| 4 | Stromversorgung | 3-phasig, 380 V, 50 Hz |
| 5 | Luftzufuhr | ≥0,5 MPa, 400 l/min |
Produktdetails
Ausgestattet mit zwei 9,5-kW-Luftlagerspindeln und drei Spanntischen für extrem geringe Vibrationen. Die Maschine erzielt nach dem Schleifen eine TTV von ≤ 1,5 μm, eine Wafer-zu-Wafer-Dickenabweichung von ± 3 μm und eine Oberflächenrauheit Ra < 10 nm, wodurch die Absplitterungsrate von SiC-Substraten deutlich reduziert wird.
Es unterstützt die Bearbeitung von SiC-, LN-, LT- und Saphirsubstraten bis zu 8 Zoll und ist kompatibel mit Siliziumwafern, Keramik und LED-Substraten. Kundenspezifische Schleifprozessrezepte können im System gespeichert werden.
Die Z-Achse ermöglicht einen minimalen Vorschub von 0,1 μm für die ultradünne Siliziumwafer-Verdünnung. Sie gewährleistet eine stabile Dickenkontrolle bei harten, spröden Materialien wie SiC ohne Beschädigung tieferer Schichten.
Luftgelagerte Spindeln und Schleifscheiben sind Eigenentwicklungen. Wichtige Bauteile stammen von führenden Marken wie Tokyo Seimitsu, Mitsubishi, THK, SMC und Schneider. Standard-Ersatzteile sind für die einfache, tägliche Wartung vorrätig.
