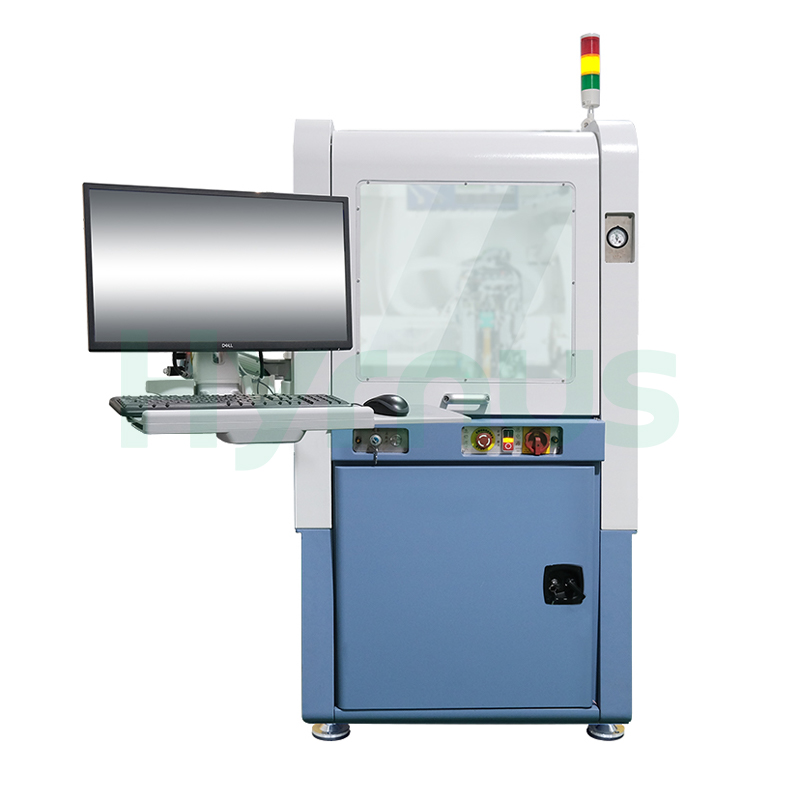

Hochpräzise automatische Klebstoffdosiermaschine mit pneumatischer Dosierfunktion

Produkteinführung

Der HY-DM300 Pneumatische DosiermaschineDas System ist für die Dosierung mehrerer Chips in der Elektronikkomponentenfertigung konzipiert. Es nutzt eine Portalplattform mit Doppelantrieb für eine stabile und präzise Dosierung und ist mit einer hochpräzisen Bildverarbeitungspositionierung für die zuverlässige Produktausrichtung ausgestattet. Das System unterstützt den Betrieb auf Förderbändern mit einer maximalen Trägerbreite von 150 mm und erfüllt die Anforderungen an das Informationsmanagement durch das Standardprotokoll SECS-GEM. Mit einem pneumatischen Dosierventil von Musashi, einer kontaktbasierten Inline-Höhenmessung mit einer Genauigkeit von bis zu ±2 μm, schnellen Produktwechseln und flexiblen Dosiermustereinstellungen eignet es sich für Hybridschaltungen, COBs, MCMs, MEMS, HF- und optoelektronische Module.

Geräteleistung

NEIN.	Besonderheit
1	Doppelantriebsplattform für Portaltechnik zur Gewährleistung von Dosiergenauigkeit und Stabilität
2	Geeignet für verschiedene Dosierprozesse, schneller Produktwechsel
3	Hochpräzise Bildpositionierungsfunktion
4	Erfüllt die Anforderungen an das Informationsmanagement und unterstützt das Standard-SECS-GEM-Protokoll.
5	Betrieb auf Förderbändern, maximal kompatible Trägerbreite 150 mm
6	Einzelventilkonfiguration, Musashi-Pneumatikventil
7	Integrierte Inline-Höhenmessung mit kontaktartigem Höhensensor, Höhenmessgenauigkeit bis zu ±2 μm
8	Optionale Vakuumpumpe und Luftkompressor
9	Mehrere gängige vordefinierte Dosiermuster, unterstützt benutzerdefinierte Dosiermuster



Technische Spezifikationen

NEIN.	Parameter	Spezifikation
1.	Positionsgenauigkeit	±1 μm
2.	Minimaler Nadeldurchmesser	Ø0,25 mm
3.	Spurhöhe	900 ± 20 mm
4.	Dosierverfahren	Pneumatische Saugvorrichtung / Piezoventil / Schraubventil
5.	Bilderkennungssystem	5 Megapixel, unterstützt mehrere Erkennungsalgorithmen
6.	Tiefenkontrollbereich	Max. 16 mm
7.	Genauigkeit der Höhenmessung	±5 μm/±2um
8.	Methode zur Höhenmessung	Kontakt oder kein Kontakt
9.	Maximale Trägergröße	210 mm × 150 mm
10.	Abgabemuster	Mehrere gängige voreingestellte Muster, unterstützt benutzerdefinierte Dosiermuster
11.	Lichtquelle	Koaxiallicht, Ringlicht
12.	Betriebssystem	Windows 10
13.	Druckluftbedarf	0,4–0,6 MPa, Durchflussrate >150 l/min
14.	Vakuumleitungsdruck	≤ -85 kPa
15.	Umgebungsfeuchtigkeit	<60 % relative Luftfeuchtigkeit
16.	Nettogewicht der Ausrüstung	1,3 t
17.	Eingangsspannung	Wechselstrom 220 V ± 10 %
18.	Nennleistung	1 kW
19.	Nennfrequenz	50/60 Hz
20.	Grundfläche (B×T×H)	970 mm × 1570 mm × 2040 mm
