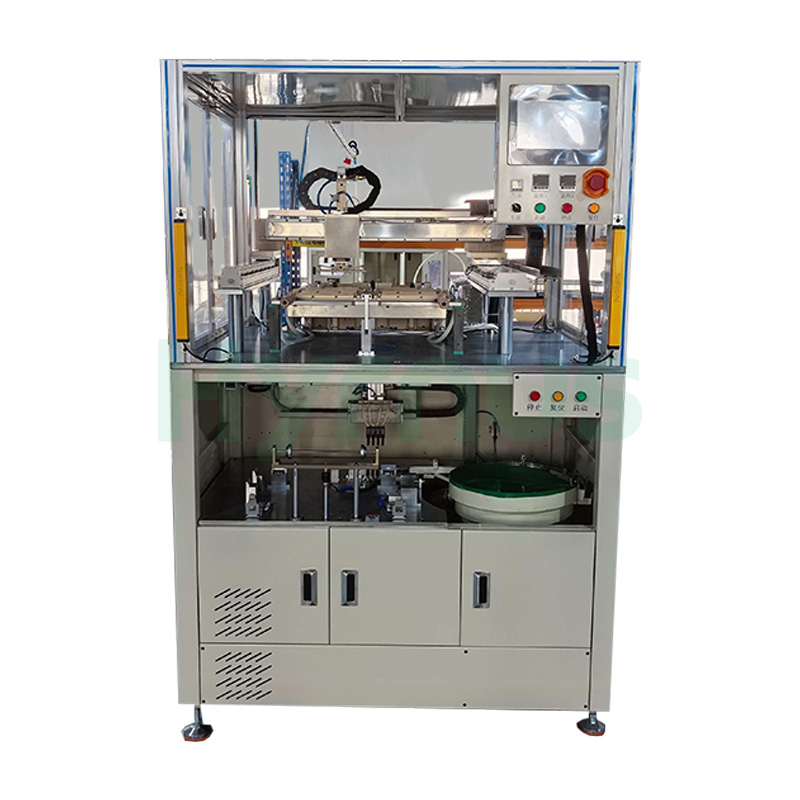

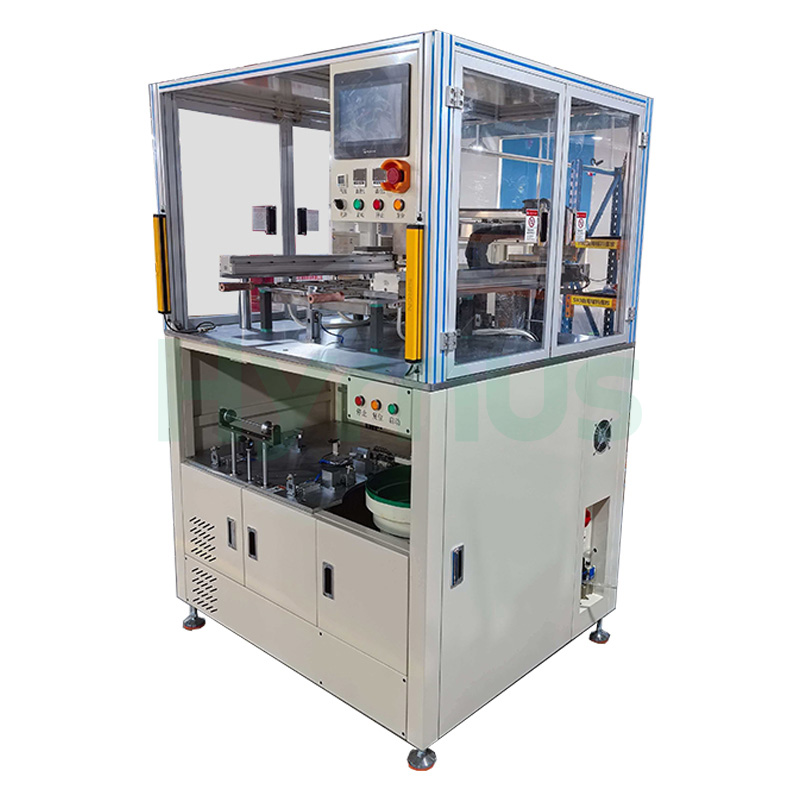

Die HY-PU001A Epoxid-Dosiermaschine ist ein automatisches Push-Pull-Klebstoffdosier- und Sortiersystem, das speziell für TO220-Verpackungsprodukte entwickelt wurde.
Marke :
HYRNUSArtikelnummer :
HY-PU001ABestellung (Mindestbestellmenge) :
1 SetGarantie :
One-Year Warranty and Lifetime MaintenanceZahlung :
T/TLieferzeit :
7-35 DaysProduktursprung :
ChinaPush-Pull-Klebstoffdosier- und Sortiersystem für TO220
Produkteinführung
HY-PU001A AAutomatische Epoxidharz-Dosiermaschine Die HY-PU001A wurde speziell für die TO-220-Gehäusefertigung entwickelt und bietet eine effiziente und stabile Lösung für die automatische Leadframe-Sortierung und Klebstoffdosierung. Ausgestattet mit einem Mehrmagazin-Ladesystem, präziser Schubstangenzuführung und servogesteuertem Dosiermechanismus gewährleistet die Anlage eine reibungslose Materialhandhabung und genaue Positionierung während des gesamten Produktionsprozesses. Die intelligente SPS-Steuerung mit Touchscreen-Oberfläche ermöglicht eine einfache Bedienung, flexible Parametereinstellung und zuverlässiges Prozessmanagement. Die HY-PU001A ist für den Dauerbetrieb mit geringen Ausfallzeiten und hoher Zuverlässigkeit ausgelegt und trägt zur Steigerung der Produktionseffizienz, zur Senkung der Arbeitskosten und zur Sicherstellung einer gleichbleibenden Produktqualität bei. Damit ist sie die ideale Automatisierungslösung für Verpackungslinien der Leistungshalbleiterindustrie.
Produktspezifikation
| Systemleistungsindikatoren | ||
| Sortiergeschwindigkeit | ≥ 8 Stück/Minute | |
| Klebstoffauftragsgeschwindigkeit | ≥ 32 Einheiten/Minute | |
| MTBA (Mittlere Zeit zwischen den Hilfeleistungen) | ≥ 40 Minuten | |
| MTBF (Mittlere Zeit zwischen Ausfällen) | ≥ 120 Stunden | |
| MTTA (Mittlere Zeit bis zur Auflösung) | ≤ 5 Minuten | |
| Ausfallrate | ≤ 3 % | |
| Ladebereich | ||
| Ladeverfahren | Mehrfachmagazinladung | |
| Antriebsmethode | Linearmodul + Getriebemotor | |
| Fütterungsbereich | ||
| Fütterungsleistung | Schrittmotor | |
| Fütterungsmethode | Schubstangenzufuhr | |
| Parametrisierte Positionseinstellungsfunktion | Ja | |
| Produktpräsenzbestätigungsfunktion | Ja | |
| Abholbereich | ||
| Anfahrleistung | Linearmodul + Servomotor | |
| Leadframe-Präsenzerkennung | No | |
| Leadframe-Orientierungserkennung | No | |
| Fallerkennung beim Aufheben | No | |
| Heim- und Überreiseschutz | Endschalter | |
| Parametrisierte Positionseinstellungsfunktion | Ja | |
| Rotationsmethode | Servomotor | |
| Ausgabebereich | ||
| Leistung | Linearmodul + Servomotor (gekapselte Ausführung) | |
| Laden | Vibrationswendelförderer | |
| Staubbehandlung | Unterdruckventilator | 560 W |
| Kontrollbereich | ||
| Steuerkomponente | SPS | |
| HMI | 7-Zoll-Touchscreen | |
| Schnittstellensprache | Vereinfachtes Chinesisch | |
| Steuermodus | Automatik / Manuell | |
| Kontrollprogramm | Nicht angegeben | |
| Bedienschnittstelle | ||
| Benutzerberechtigungen | Bediener / Techniker / Administrator | |
| Parameterinitialisierungsfunktion | Bereitgestellt | |
| Parametrisierte Einstellfunktion | Ja | |
| Dokumentation | ||
| Benutzerhandbuch (einschließlich Schaltplan und Wartungsanweisungen) | 1 Exemplar | |
| Qualitätssicherung externer Komponenten | ||
| Pneumatische Komponenten | SMC, AIRTAC, CKD | |
| FA-Teile | MISUMI, HIWIN | |
| Servomotor | Innovation, DELTA | |
| Touch-Screen | Weinview, PROFACE | |
| SPS | KEYENCE, Inovance, FATEK | |
| Wartungsartikel | Wartungszyklus | Aufgeführt von |
| Reinigung und Schmierung beweglicher Teile | Einmal pro Monat | Kunde |
| Reinigung der Sensoroberfläche | Einmal pro Monat | Kunde |
Produktdetails
Häufig gestellte Fragen
Die HY-PU001A erreicht Sortiergeschwindigkeiten von ≥ 8 Teilen pro Minute und Klebstoffauftragsgeschwindigkeiten von ≥ 32 Einheiten pro Minute und ist damit eine hocheffiziente Lösung für die TO220-Bauteilmontage. Dank dieser Dual-Speed-Funktion kann das System Sortier- und Auftragungsvorgänge gleichzeitig durchführen und so den Gesamtdurchsatz in Halbleiterfertigungslinien maximieren.
Das System ist für anspruchsvolle Produktionsumgebungen konzipiert und zeichnet sich durch eine mittlere Betriebsdauer zwischen Hilfeleistungen (MTBA) von ≥ 40 Minuten, eine mittlere Betriebsdauer zwischen Ausfällen (MTBF) von ≥ 120 Stunden und eine Ausfallrate von ≤ 3 % aus. Die mittlere Lösungszeit (MTTA) beträgt ≤ 5 Minuten, wodurch sichergestellt wird, dass Probleme schnell behoben werden können, um Produktionsunterbrechungen zu minimieren und die Anlageneffizienz aufrechtzuerhalten.
Die HY-PU001A nutzt ein Schubstangen-Zuführsystem mit Schrittmotorantrieb für präzisen Materialvorschub. Die Aufnahmeeinheit verfügt über ein Linearmodul mit Servomotor für die genaue Bauteilhandhabung. Die Dosiereinheit ist mit einem Vibrationswendelförderer mit geschlossenem Linearmodul und Servomotorantrieb ausgestattet, der einen gleichmäßigen Klebstoffauftrag gewährleistet. Ein Unterdrucklüfter mit 560 W Staubabsaugung sorgt für ein sauberes Arbeitsumfeld.
Das System wird von einer SPS mit einem 7-Zoll-Touchscreen-HMI gesteuert und unterstützt sowohl automatische als auch manuelle Betriebsmodi. Die Benutzeroberfläche ist in vereinfachtem Chinesisch verfügbar und bietet drei Benutzerberechtigungsstufen (Bediener, Techniker, Administrator). Parametrierte Positionseinstellungen, Initialisierungsfunktionen und eine umfassende Dokumentation inklusive Schaltplänen und Wartungshinweisen sind ebenfalls enthalten.
