Präzisions-AB-Klebstoffspender, Zweikomponenten-Klebstoff-Abfüllmaschine

Produktübersicht

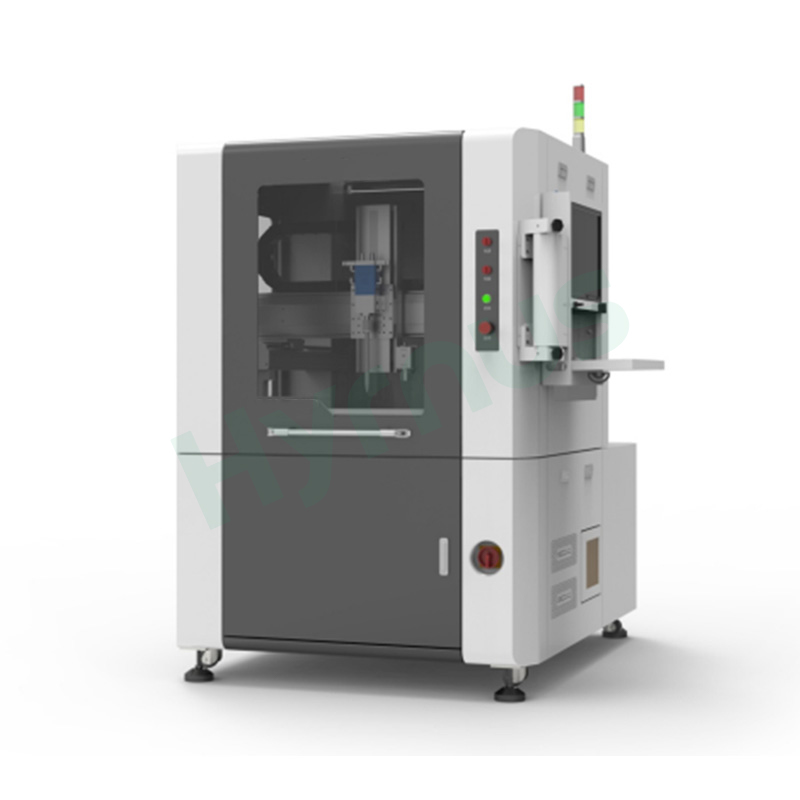

HY-TP700Präzisions-AB-KlebstoffspenderEs wurde für die präzise Dosierung, das Mischen und die quantitative Abgabe verschiedener A/B-Klebstoffe entwickelt. Es findet breite Anwendung in der Leiterplattenfertigung, bei elektronischen Bauteilen, Autozubehör, kleinen Haushaltsgeräten, Beleuchtungsprodukten, Filtern und anderen Branchen.

Die Maschine nutzt einen Industrie-PC, ein fortschrittliches Bewegungssteuerungssystem und einen hochpräzisen Drei-Achs-Roboterarm für schnelle und genaue Dosierbahnen. Sie unterstützt automatisches Dosieren, Mischen und Abfüllen sowie Vakuum-Materialbeladung und Vakuum-Entgasung. Optional können Heizung, Rühren, automatische Reinigung und Drucküberwachung konfiguriert werden, um unterschiedlichen Anforderungen des Klebeprozesses gerecht zu werden.

Produktmerkmale

Anwendungen

*PCB-Industrie (Leiterplattenindustrie)

*Industrie für elektronische Bauteile

*Elektrische Lichtquellenindustrie

*Kleingeräteindustrie

*Zünderindustrie

*Automobilzubehörindustrie

*Staubsaugerindustrie

*Filterindustrie und viele andere.



Geräteparameter

No	CKategorie	Parameter
1.	Modell	HY-TP700
2.	Mischungsverhältnis (nach Gewicht)	65,5 : 34,5
3.	Verhältnisregelungssystem	Dosierpumpe
4.	Verhältnisgenauigkeit	±2 % (basierend auf 10 g)
5.	Betriebsmodus	Startschalter
6.	Dosiergenauigkeit	±2 % (basierend auf 10 g)
7.	Durchflusskontrollmethode	Digitaler Eingang
8.	Abgabegeschwindigkeit	Angepasst an die tatsächlichen Anforderungen
9.	Automatisierungssteuerungssystem	Bewegungssteuerungskarte + Industrie-PC + Monitor (chinesische Benutzeroberfläche)
10.	Materialbeladungsmethode	Automatische Vakuumansaugung / manuelles Ausgießen
11.	Schnittstellenanzeigesystem	Windows 10
12.	Reinigungsmethode	Manuelle Reinigung
13.	Mischverfahren	Dynamische Mischung
14.	Anti-Aushärtungszeit	0-9999 Sek.
15.	Bedienbare Viskosität	100 – 20.000 CPS
16.	Luftzufuhr	0,5 ~ 0,7 MPa
17.	Stromversorgung	Wechselstrom 380 V / 220 V, 50 Hz
18.	Maschinenabmessungen	L 1300 mm × B 1900 mm × H 2550 mm

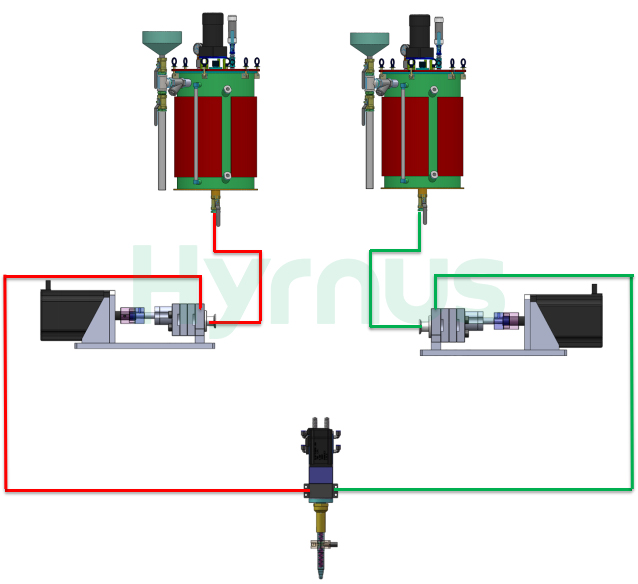

Arbeitsprozess

No	Beschreibung
1	Zweikomponenten-Klebstoffe A und B verfügen über separate Vorratsbehälter. Die Behälter können manuell oder per Vakuum befüllt werden, wodurch Funktionen wie Rühren, Erhitzen und Entgasen der Klebstoffe ermöglicht werden.
2	Die aufbereiteten Einkomponentenklebstoffe fließen über separate Zuleitungen in die Dosierpumpen A und B. Softwaregesteuert werden die Klebstoffe in einem festgelegten Verhältnis und mit einer festgelegten Durchflussrate durch die Dosierleitungen zum Auslass des Mischventils gefördert.
3	Das dynamische Mischventil vermischt die Klebstoffkomponenten A und B gründlich zu einem homogenen Klebstoff, um eine optimale Aushärtung zu gewährleisten. Die Dosierzeit wird anhand der Programmparameter eingestellt, was die Bedienung einfach und komfortabel macht.
4	Da die Klebstoffe A und B nur im Mischrohr vermischt werden, muss die automatische Reinigungsvorrichtung nur das Ventil und den Mischrohrabschnitt reinigen.
