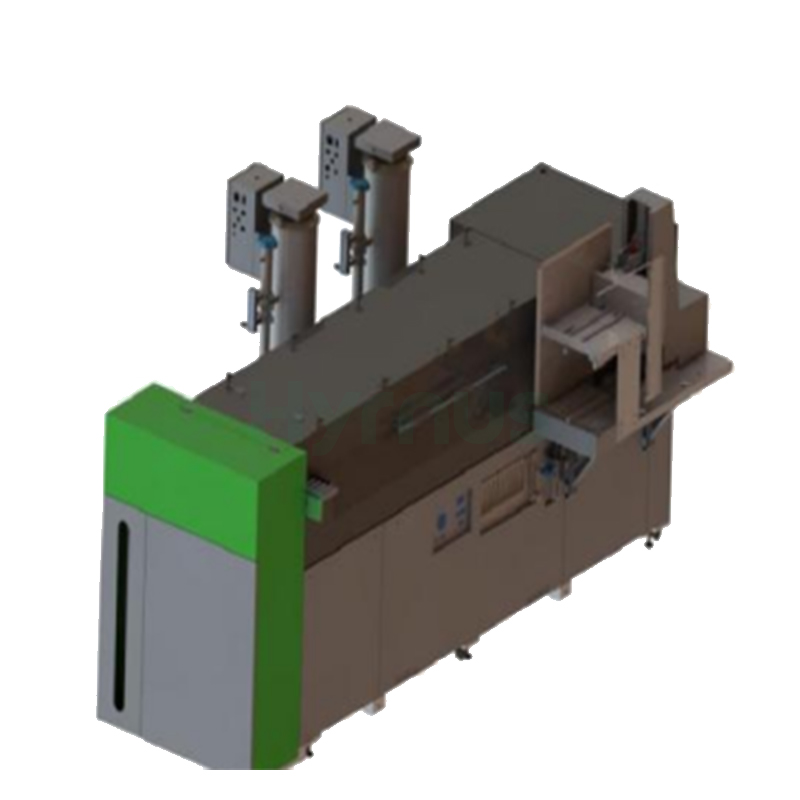

Vollautomatischer Inline-Vakuumlötofen für SMT-Bauteile

HY-VI8 Sältere PasteinspektionDas System verfügt über eine Doppelvakuumkammerkonstruktion mit einer originalen Bosch-Vakuumpumpe aus Deutschland, wodurch die Lunkerquote bei Verwendung geeigneter Lötpaste deutlich auf unter 1 % reduziert wird. Es ermöglicht vollautomatisches Be- und Entladen ohne manuelle Eingriffe und bietet so hohe Produktivität bei niedrigem Energieverbrauch, geringem Stickstoffverbrauch und einer kompakten Stellfläche von unter 3 Metern Länge. Ausgestattet mit 8 Heizzonen, 1 Vakuumzone und 2 Kühlzonen erreicht es eine maximale Temperatur von 400 °C bei einem Vakuumdruck von 1–12 Pa. Zu den Schlüsseltechnologien gehören ein hocheffizientes Gaskontrollsystem, das eine gleichmäßige Gasverteilung und einen extrem niedrigen Sauerstoffgehalt gewährleistet, sowie ein fortschrittliches System zur Rückgewinnung ionisierten Flussmittels mit mehrstufiger Trennung für saubere Abgasemissionen.

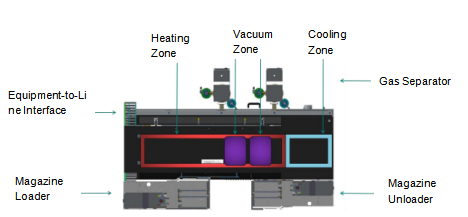

Struktur

Schlüsseltechnologien

Die deutsche Vakuumpumpe gewährleistet eine stabile Vakuumleistung.

Das fortschrittliche Design gewährleistet eine gleichmäßige Gasverteilung und einen extrem niedrigen Sauerstoffgehalt.

Ein hocheffizientes Abgassystem minimiert Flussmittelrückstände und reduziert die Reinigungshäufigkeit.

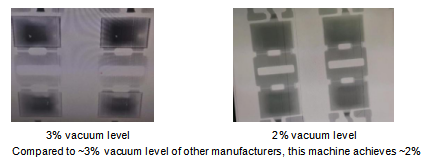

Leistungsvergleich

Spezifikationen

Heizzonen	8
Vakuumzone	1
Kühlzonen	2
Stromversorgung	380 V
Anlaufleistung	32,6 kW
Betriebsleistung	10,9 kW
Maximale Temperatur	400 °C
Vakuumdruck	1–12 Pa

Nutzungsbedingungen

Temperatur:Unter 28 °C

Luftfeuchtigkeit:30 % – 70 %

Reinraum:Klasse 10.000 oder besser

Stromspannung:220 V für alle Geräte außer dem Vakuum-Reflow-Ofen (380 V)

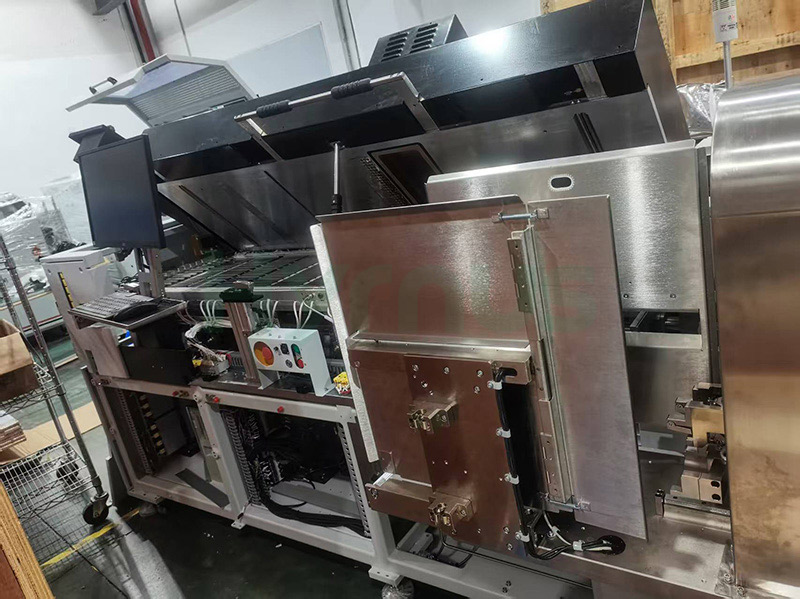

Produktdetails
