Schnelles 3D-CT-Röntgeninspektionsgerät zur OH-Erkennung von laminierten Leistungszellen

Produkteinführung

HY-XRB8101 Schnelle 3D-CT-Röntgeninspektionsgeräte Dieses speziell für Hersteller neuer Energietechnologien entwickelte Gerät zur zerstörungsfreien Prüfung (ZfP) ist auf die Bedürfnisse von Herstellern neuer Energietechnologien zugeschnitten. Es ist für die Fertigung von laminierten Energiezellen konzipiert und konzentriert sich auf die Inspektion von offenen Löchern (OH) an den Zellecken, um eine kontinuierliche Online-Qualitätskontrolle während des gesamten Produktionsprozesses zu ermöglichen. Das System basiert auf Röntgendurchdringungsbildgebung: Es durchleuchtet die Zellecken aus verschiedenen Perspektiven, und ein Flachdetektor erfasst kontinuierlich 2D-Projektionsbilder. Professionelle 3D-Rekonstruktionsalgorithmen wandeln diese Bilder in hochauflösende 3D-Modelle um und ermöglichen so die virtuelle Betrachtung von Zellinnenstrukturen.

Ausgestattet mit intelligenten KI-basierten Bildanalysealgorithmen, erkennt und klassifiziert das Gerät automatisch offene Löcher. Es ermöglicht eine gleichbleibend hohe Präzision bei der Inline-Inspektion, steigert so effektiv die Ausbeute an Fertigzellen und senkt die Kosten für manuelle Prüfungen in großen Laminatzellwerken.

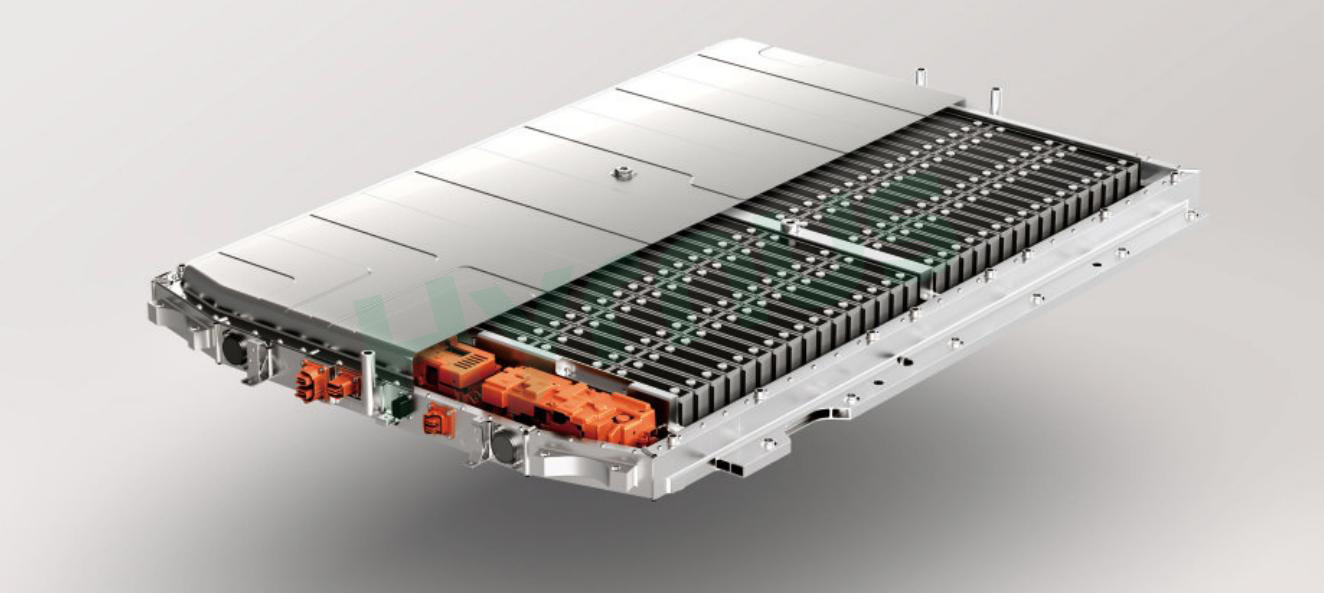

Produktanwendung

Produktmerkmale

1. Anpassbare Bildalgorithmen

Entwicklung kundenspezifischer Softwarealgorithmen zur vollautomatischen Fehlererkennung und -detektion gemäß den Produkteigenschaften der Kunden.

2. Hohe Präzision

Ausgestattet mit hochpräzisen Lagern, um eine hohe Rundlaufgenauigkeit des Bildgebungssystems zu gewährleisten.

3. Hohe Auflösung

Eine Bildauflösung von bis zu 10 μm erreichen.

4. Hohe Effizienz

Durch präzise Bewegungssteuerung und fortschrittliche Algorithmen wird das Scannen und Rekonstruieren einzelner Ecken in weniger als 3 Sekunden abgeschlossen.

5. Automatische Eckumschaltung

Die einmalige Produktklemmung unterstützt die automatische Scanumschaltung an allen vier Ecken.

6. Bildverbesserung

Automatische Verbesserung der Schnittbilder nach der Rekonstruktion.

7. KI-Algorithmen

Leistungsstarke KI-Technologie ermöglicht eine extrem niedrige Fehlalarmrate.

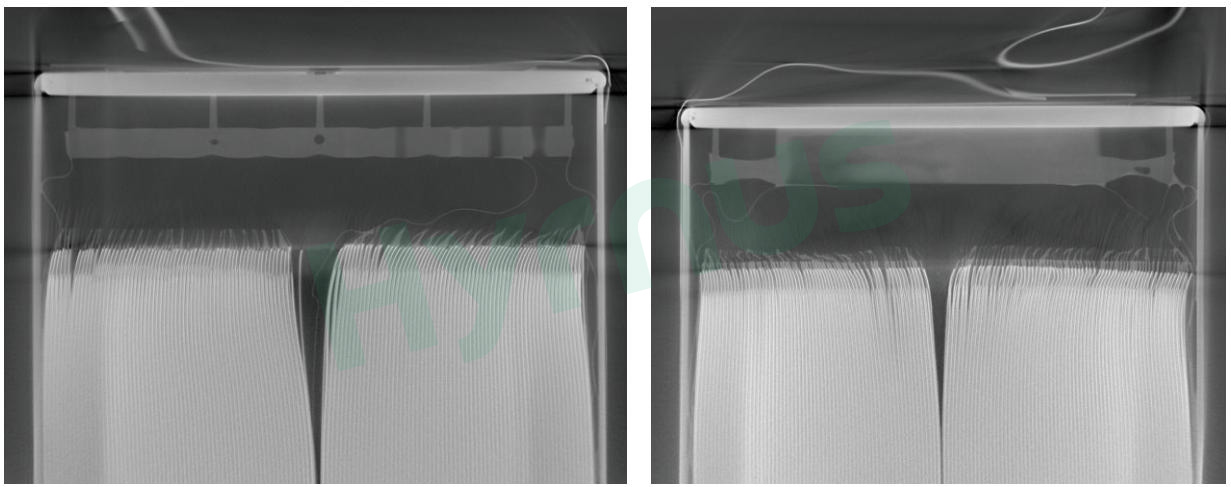

Inspektionsergebnisbilder

Prismatische Zelleninspektion



Technische Spezifikationen

Artikel			Spezifikation
Modell			HY-XRB8101
Inspektionsobjekt			Laminierte Batterie
Prüfgegenstand			OH (Offene-Loch-Defekte)
Bildgebungsspezifikationen	Bildgebendes Verfahren	3D-Tomographie mit mehreren Projektionsbildern
	Bildauflösung	Auswählbar je nach Inspektionsobjekt
	Röntgenröhre	Mikrofokus-geschlossene Röhre
	Flachbilddetektor	FPD (Flachbildschirmdetektor)
Scanmodus			Kegelstrahl-Scanning
JIMA-Kartenauflösung (Bilddefinition)			≤ 5 μm
Vergrößerung			15×
Inspektionsobjekt	Produktgewicht		≤ 10 kg
	Produktabmessungen		Länge: 300–650 mm; Breite: 60–150 mm; Dicke: 1–25 mm
Messfunktion			OH-Defektanalyse
Gerätespezifikationen		Gesamtabmessungen	Abmessungen (Vorderseite): L 2900 × B 2100 × H 2000 mm (ohne Monitor)
		Gewicht	Ungefähr 11 Tonnen
		Stromversorgung	Wechselstrom 380/220 V ±10 %, 50 Hz
		Stromverbrauch	9 kW
		Luftdruck	0,4–0,6 MPa
		Bewegungssteuerungsmethode	Maus, Joystick und Tastatur
		Hauptsteuerung	Workstation-PC
		Strahlungsleck	< 1 μSv/h
