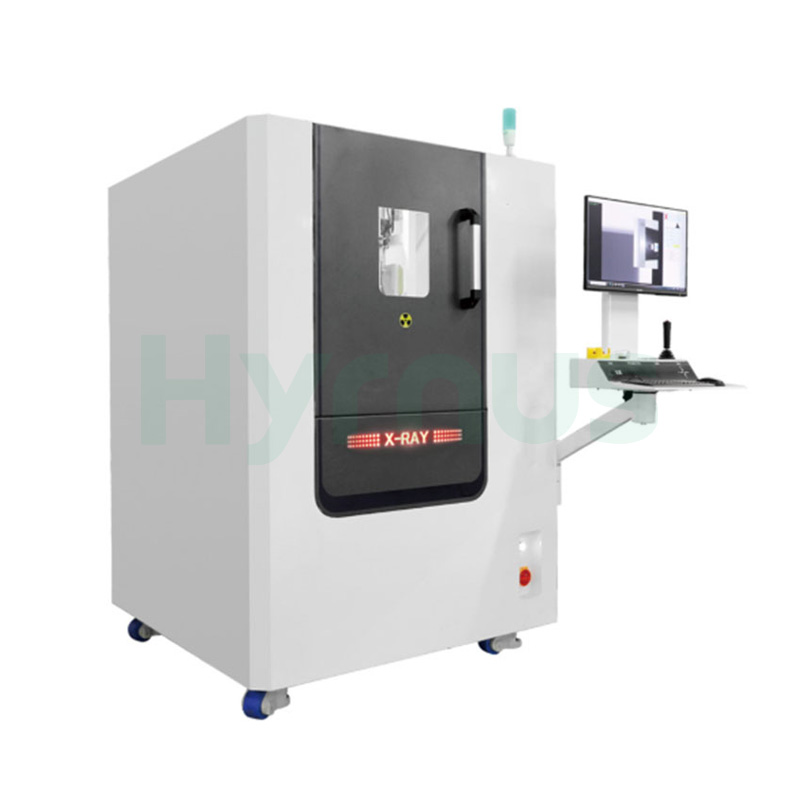

Halbautomatisches Röntgeninspektionssystem für neue Energiebatterien und Halbleiter

Produktfunktionen und Funktionsprinzipien

Dieses Gerät sendet Röntgenstrahlen aus, die durch eine Röntgenquelle in das Innere des Prüfobjekts eindringen. Der Empfänger empfängt die Röntgenstrahlen und erzeugt Bilder, anhand derer das Personal die inneren Defekte des Prüfobjekts manuell bestimmt.

Produktmerkmale

1. CNC-programmierbare Bewegung

Voreingestellte Bewegungspfade unterstützen die automatische Mehrpunktprüfung. Sie wird hauptsächlich zur Qualitätsbeurteilung von Kleinserien eingesetzt und verbessert die Prüfeffizienz erheblich.

2. Automatische Blasenmessung

Automatische Messung mit einem Klick zur Berechnung des Flächenverhältnisses von Lufteinschlüssen und Hohlräumen im Inneren von Produkten.

3. Hochauflösende Bildgebung

Die Originalbilder werden mithilfe von Algorithmen verarbeitet, um eine höhere Bildschärfe zu erzielen und Produktfehler leichter erkennen zu können.

4. Mehrschichtiger Sicherheitsschutz

Die gesamte Maschine ist von einer Bleikabine umschlossen, deren Strahlungsleckage unter dem nationalen Grenzwert von 1 µSv/h liegt. An den Bleitüren sind Verriegelungsschalter installiert, die die Röntgenstrahlung beim Öffnen der Tür automatisch unterbrechen. Das Gerät hat die Strahlenschutzzertifizierung bestanden und entsprechende Ausnahmegenehmigungen erhalten.

Technische Spezifikationen 1



Modul	Artikel	Details
Modell		HY-XR5010A
Röntgenquelle	Maximale Röhrenspannung	90 kV
	Maximaler Röhrenstrom	200 μA
	Maximale Ausgangsleistung	8W
	Minimaler Brennpunkt	7 μm
	Lebensdauer der Röntgenröhre	8000 Stunden oder 1 Jahr ab Geräteauslieferung (je nachdem, was zuerst eintritt; vom Menschen verursachte Schäden ausgenommen)
Bildgebungssystem	Räumliche Auflösung	5,8 lp/mm
	Pixelgröße	85 μm
	Bildrate	35 Bilder pro Sekunde (1×1)
	Effektiver Erfassungsbereich für Flachbildschirme	128 × 128 mm
	Pixelmatrix	1536×1536
	Neigungsfunktion	Optionale ±45° Neigung
	Vergrößerung	Geometrische Vergrößerung: 40x (31x bei der Neigeversion) Systemvergrößerung: 200x (155x bei der Neigeversion, unbegrenzte Vergrößerung mit offenen Parametern)
	Lebensdauer von Flachbildschirmen	8000 Stunden oder 1 Jahr ab Geräteauslieferung (je nachdem, was zuerst eintritt; vom Menschen verursachte Schäden ausgenommen)
Bühne	Maximales Gewicht der beladbaren Probe	10 kg
	Bühnengröße	500 mm × 500 mm
	Effektiver Stufenerkennungsbereich	460 mm × 460 mm
	Produkthalterung	Nach Bedarf individuell anpassbar
Softwaresystem	Navigation & Positionierung	Unterstützt
	Automatische Messung	Unterstützt
	CNC-Automatische Inspektion	Unterstützt
	Automatischer Schlaf	5 Minuten ohne Betrieb der Röntgenröhre (konfigurierbar)
	Bewegungssteuerungsmethode	Maus, Tastatur und Joystick
Industrie-PC (IPC)	Monitor	23,8 Zoll
	Betriebssystem	Windows 10
	Festplatte	1 TB SSD
Andere	Gesamtgewicht der Maschine	1400 kg
	Türöffnungsmethode	Manuelle links öffnende Tür
	Röntgenleckage	≤1,0 μSV/h (Geprüft mit einem von einem Drittanbieter zertifizierten Strahlungsdosimeter)



Technische Spezifikationen 2



Parameter	Modell: HY-XR5010 (2D) Standardversion	Modell: HY-XR5010 (2D) Professional Edition	Modell: HY-XR5010 (2D) Premium Edition
Geräteleistung
Gesamtabmessungen	1700 mm (L) × 1100 mm (B) × 1800 mm (H)
Maschinengewicht	800 kg
Stromversorgung	110 V/220 V/10 A
Stromverbrauch	1,5 kW
Neigungswinkel	± 0°
Produkteingabe (optional)	Manuelles/Automatisches Barcode-Scannen
Effektiver Inspektionsbereich	450 mm × 410 mm
Prüfverfahren	Manuelle / algorithmenbasierte Inspektion
Bühnengröße	510 mm × 460 mm
Maximale Stufenlast	5 kg
Strahlungsniveau	< 1 µSv/h
Anzahl der Achsen	4 Achsen
Leistung der Röntgenquelle
Röhrenmodell	CNT-Serie	L-Serie
Rohrtyp	Geschlossenes Kohlenstoffnanoröhren-Röhrchen (CNT)	Reflektierendes geschlossenes Rohr
Maximale Röhrenspannung	90 kV	90 kV
Maximaler Röhrenstrom	150 µA	200 µA
Emissionswinkel	90°	30° – 80°
Mindestauflösung	3–15 µm	5–15 µm
Leistung von Flachbilddetektoren
Detektormodell	Wal-Serie	NDT-Serie	MFG-Serie
Detektortyp	Amorphes Silizium	Neues TFT	Amorphes Silizium
Auflösung	4,0 Lp/mm	5,8 Lp/mm	10 Lp/mm
Pixelgröße	125 µm	85 µm	49,5 µm
Pixelmatrix	1024 mm × 1248 mm	1536 mm × 1536 mm	2312 mm × 2904 mm
Effektiver Bildgebungsbereich	160 mm × 128 mm	130 mm × 130 mm	114 mm × 143 mm
A/D-Wandlung Bittiefe	16 Bit	16 Bit	14 Bit
Bildrate (1×1)	30 Bilder pro Sekunde	20 Bilder pro Sekunde	10 Bilder pro Sekunde
Funktionen und Anwendungen	Geeignet für die Fremdkörpererkennung in der Lebensmittelindustrie, die Prüfung der Lötstellenqualität und von Fehlstellen in der 3C-Elektronik sowie die Prüfung der inneren Struktur in der Halbleiterindustrie.	Hauptsächlich verwendet für die Prüfung der inneren Struktur und der Abmessungen von Produkten mit einer Genauigkeit von bis zu 0,01 mm. Weit verbreitet als hochpräzises Messgerät in der Leiterplattenbestückung (PCBA) und im Bereich der neuen Energien.	Entwickelt für Produkte mit komplexen Strukturen und hohen Präzisionsanforderungen. Wird in der High-End-Elektronikprüfung eingesetzt, unter anderem zur Prüfung von Gold- und Kupferdrahtbondierungen in der Halbleiterindustrie.



Komponentenbeschreibung



NEIN.	Funktionsname	Hauptkomponenten
1	Röntgendetektions- und Bildgebungssystem	Röntgenröhre, Flachdetektor
2	Röntgenstrahlenschutzsystem	Bleigeschirmtes Gehäuse
3	Bewegungssteuerungssystem	X/Y-Verfahrtisch, Bewegungssteuerungskarte
4	Bildverarbeitungssystem	Proprietäre Bildverarbeitungs- und Inspektionssoftware, entwickelt von Zhengye
5	Navigationssystem	Hochauflösende Kamera
6	Softwarefunktionen	Offline-Messmodus, automatische Navigation, manuelle Beobachtung, manuelle Beurteilung. Die automatische Beurteilungsfunktion ist eine Zusatzfunktion und nicht Bestandteil der Abnahmekriterien.



Anforderungen an den Prozessablauf



Schritt	Betriebsbeschreibung
1	Manuelles Beladen mit Material durch Öffnen der Tür
2	Platzieren Sie das Testprodukt und die Vorrichtung manuell auf dem Trägertisch.
3	Schließen Sie die Tür manuell und aktivieren Sie die Röntgenquelle.
4	Ermitteln Sie mithilfe der Navigationsfunktion die Ausgangsposition des Testobjekts.
5	Die Trägerstufe bewegt sich entlang des vorprogrammierten Pfades
6	Das Röntgengerät führt eine automatische Bildgebung durch.
7	Der Bediener beurteilt das Ergebnis (OK/NG) anhand des Bildes und markiert das Produkt entsprechend.
8	Die Software speichert die Beurteilungsergebnisse und zeigt die entsprechenden Ergebnisbilder an.
9	Röntgenquelle deaktivieren, Tür manuell öffnen und Produkte sortieren



Allgemeine Gerätekonfiguration und Standards



Artikel	Spezifikation
Gerätefarbe	Hauptteil: RAL 9016 Weiß (oder gemäß vom Kunden bereitgestelltem Farbmuster)
Sicherheitsstandards	Entspricht den einschlägigen Sicherheitsstandards für elektromechanische Geräte der Volksrepublik China
Geräuschpegel	≤ 75 dB (gemessen in 1 m Entfernung von der Geräteoberfläche)
Betriebstemperatur	25 ± 3 °C
Betriebsfeuchtigkeit	≤ 60 % relative Luftfeuchtigkeit (nicht kondensierend)
Stromverbrauch	≤ 2 kW
Geräteabmessungen	L 1270 mm × B 1340 mm × H 1800 mm (Endmaße können vom tatsächlichen Produkt abweichen)
