Was ist ein IC-Testhandler? Erläuterung des IC-Test-, Handhabungs- und Sortierprozesses

June 24, 2026

Mehr als 12 Jahre Erfahrung in den Bereichen Chipbonden, Drahtbonden, Spritzgießen und IC-Gehäuseautomatisierung. Spezialisiert auf die Unterstützung von Herstellern bei der Verbesserung der Gehäuseausbeute und Produktionseffizienz.

David Chen – Technischer Berater | Halbleitergehäuselösungen

IC-Prüfung und -Sortierung Sie gehören zu den letzten und kritischsten Qualitätskontrollschritten in der Halbleiterfertigung. Selbst wenn Chipdesign, Waferherstellung, Montage und Verpackung erfolgreich abgeschlossen sind, muss jedes Bauelement vor dem Versand oder der Integration in ein elektronisches System noch einer elektrischen Prüfung unterzogen werden.

Eine vollständige Prüfzelle leistet mehr als nur die Messung elektrischer Parameter. Sie lädt, transportiert, positioniert, temperiert und klassifiziert Geräte anhand der Testergebnisse.

Inhaltsverzeichnis

Die Aufgaben des Testens, der Handhabung und der Sortierung
Funktionsweise einer typischen IC-Testzelle
Die Unterschiede zwischen Wafer-Sortierung und Endprüfung
Der vollständige Betriebsprozess
Gemeinsame Testgegenstände
Die wichtigsten Arten von Test-Handlern.

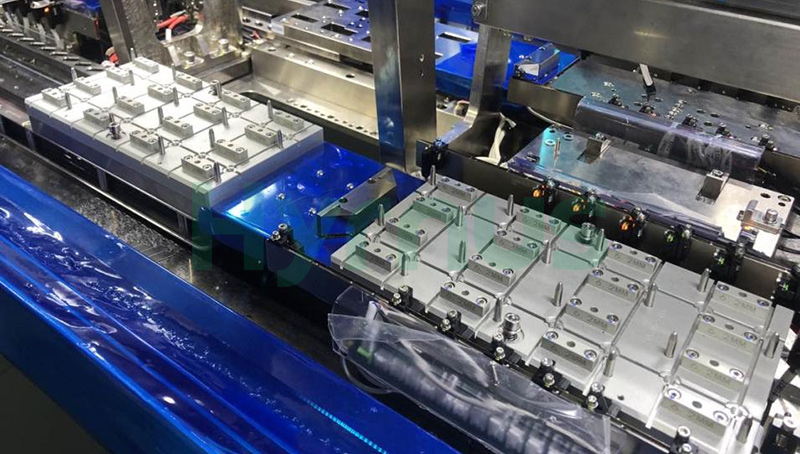

Was ist ein IC-Testhandler?

Ein IC-Testhandler ist ein automatisiertes System, das verpackte Halbleiterbauelemente zu und von einer Teststation transportiert. Es führt jedes Bauelement an einen Testsockel oder -kontakt an, sorgt für die erforderliche Ausrichtung und die Testbedingungen, empfängt das Testergebnis vom Tester und sortiert das Bauelement anschließend in die korrekte Ausgabekategorie.

Der Handler erzeugt die elektrischen Testsignale normalerweise nicht selbst. Elektrische Stimulation und Messung erfolgen durch automatisierte Testgeräte (ATE), während der Handler für die physische Gerätebewegung, die präzise Positionierung, die Temperaturkonditionierung und die ergebnisorientierte Sortierung verantwortlich ist.

Testen, Handhaben und Sortieren: Worin liegt der Unterschied?

Begriff	Hauptfunktion	Typische Aufgaben
Testen	Überprüft die elektrische und funktionale Leistungsfähigkeit des Geräts.	Legt elektrische Signale an, misst Parameter, führt Funktionsmuster aus und ermittelt Ergebnisse (bestanden/nicht bestanden).
Handhabung	Bewegt und positioniert Geräte während des gesamten Testprozesses.	Laden, Orientierungserkennung, Transfer, Temperaturkonditionierung, Einstecken der Buchse, Kontaktsteuerung und Entladen.
Sortierung	Klassifiziert Geräte anhand der Testergebnisse.	Bestanden/Nicht bestanden-Trennung, Leistungsbewertung, parametrische Kategorisierung und kundenspezifische Ausgabekategorien.

Warum sind IC-Prüfung und -Handhabung wichtig?

1. Produktzuverlässigkeit sicherstellen

Elektrische Prüfungen identifizieren offene Stromkreise, Kurzschlüsse, übermäßige Leckströme, anormale Ströme, Timingfehler und Funktionsstörungen, bevor die Geräte an die Kunden ausgeliefert werden.

2. Unterstützung der Leistungsbewertung

Geräte aus derselben Produktionscharge können sich hinsichtlich Drehzahl, Spannungsbereich, Leistungsaufnahme oder anderer Parameter unterscheiden. Durch die Kategorisierung können qualifizierte Produkte den entsprechenden Leistungsklassen und Anwendungen zugeordnet werden.

3. Verbesserung der Produktionsausbeute und Kostenkontrolle

Tests auf Wafer-Ebene verhindern, dass fehlerhafte Chips unnötige Verpackungsschritte durchlaufen. Abschließende Tests identifizieren Defekte oder Leistungsabweichungen nach der Verpackung und tragen dazu bei, dass unzuverlässige Produkte nicht auf den Markt gelangen.

4. Erfüllung der anwendungsspezifischen Qualitätsanforderungen

Anwendungen in der Automobil-, Industrie-, Medizin-, Kommunikations- und Luft- und Raumfahrtbranche erfordern oft engere Testgrenzen, einen breiteren Temperaturbereich und eine vollständige Datenrückverfolgbarkeit.

5. Feedback zur Prozessverbesserung geben

Testdaten können anomale Trends aufdecken und Ingenieuren helfen, die Waferfertigung, die Chipmontage, das Drahtbonden, das Formen und andere Montageprozesse zu optimieren.

Wie funktioniert eine IC-Testzelle?

Eine typische Testzelle für ein verpacktes Gerät besteht aus vier eng miteinander verbundenen Elementen:

Automatisierte Testgeräte (ATE): Erzeugt elektrische Reize, misst die Reaktionen des Geräts und führt das Testprogramm aus.
TesthandlerLädt, transportiert, richtet aus, temperiert und sortiert die Geräte.
Prüfsteckdose oder Schütz: Stellt die elektrische Schnittstelle zwischen dem verpackten Gerät und der Lastplatine bzw. dem Testsystem bereit.
Steuerungs- und DatensoftwareKoordiniert die Ausrüstung, erfasst Ergebnisse, verwaltet Behälterdefinitionen und unterstützt die Rückverfolgbarkeit.

Beim Wafer-Level-Testing bewegt ein Wafer-Prober den Wafer und richtet jeden Chip mit einer Prüfkarte aus. Bei verpackten Bauelementen setzt der Handler jedes Bauelement in einen Sockel oder Kontakt ein, der mit dem ATE-System verbunden ist.

Wafersortierung vs. Endtest

Artikel	Wafersortierung	Abschlussprüfung
Testobjekt	Einzelnes Tier stirbt vor der Vereinzelung und Verpackung	Verpackte integrierte Schaltungen oder diskrete Halbleiterbauelemente
Hauptförderanlagen	Wafer-Prober-/Wafer-Sortiersystem	IC-Testhandler
Elektrische Schnittstelle	Kontaktierung der Prüfkarte mit den Chipflächen oder Erhebungen	Prüfbuchse oder Kontaktierung von Schützanschlüssen, Kugeln oder Kontaktflächen
Hauptzweck	Vor dem Verpacken nachweislich funktionierende Chips identifizieren und eine Wafer-Karte erstellen.	Überprüfen Sie die elektrische Leistung nach der Verpackung und klassifizieren Sie die fertigen Geräte.
Typische Ausgabe	Wafer-Map- und Chip-Level-Testdaten	Gut/Schlecht-Behälter, Leistungsbewertungen und verpackte Ausgabe in Schalen, Röhren oder Bändern

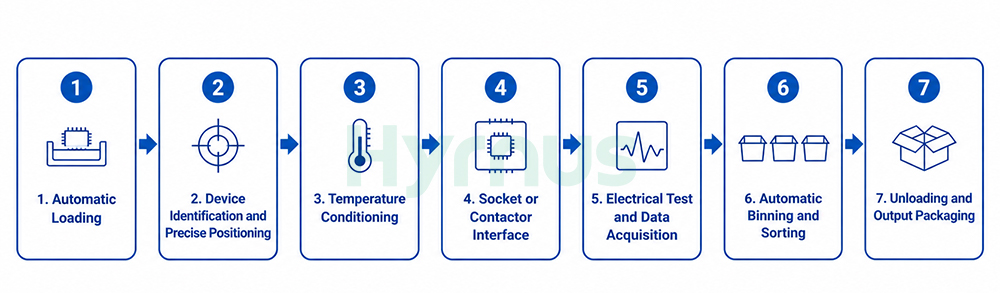

Vollständiger IC-Test-, Handhabungs- und Sortierprozess

Schritt 1: Automatisches Laden

Die Geräte werden je nach Ausführung des Handhabungssystems aus Trays, Röhren, Schüttgutförderern, Trägerbändern oder anderen Eingabeformaten beladen.

Schritt 2: Geräteidentifizierung und präzise Positionierung

Bildverarbeitungssysteme, Sensoren, Pick-and-Place-Mechanismen oder Revolvermechanismen bestätigen die Ausrichtung und transportieren jedes Gerät präzise zur Teststation.

Schritt 3: Temperaturkonditionierung

Bei Bedarf erwärmt oder kühlt der Bediener das Gerät auf die vorgegebene Prüftemperatur und stabilisiert es vor dem elektrischen Kontakt. Systeme, die nur bei Raumtemperatur arbeiten, können auf diesen Schritt verzichten.

Schritt 4: Steckdosen- oder Schützschnittstelle

Das Gerät wird mit kontrollierter Kraft und Ausrichtung in die Prüfbuchse oder den Schütz eingesetzt, um einen stabilen, wiederholbaren elektrischen Kontakt zu gewährleisten.

Schritt 5: Elektrische Test- und Datenerfassung

Das ATE-System legt einen elektrischen Reiz an, misst die Reaktion des Geräts, führt das Testprogramm aus und sendet das Ergebnis an den Handler oder Zellencontroller zurück.

Schritt 6: Automatische Behälter- und Sortierung

Auf Grundlage des Testprogramms werden die Geräte in Kategorien wie „bestanden/nicht bestanden“, „Leistungsklassen“, „Parameterklassen“ oder „vom Kunden definierte Kategorien“ eingeteilt.

Schritt 7: Entladung und Ausgabeverpackung

Die sortierten Bauteile werden in Trays, Röhren, Gurtverpackungen oder dafür vorgesehene Ausschussbehälter entladen. Testdaten und Produktionsaufzeichnungen können in ein Werksinformationssystem oder ein MES-System hochgeladen werden.

Gängige Produktionstestartikel

Prüfung auf Unterbrechung und Kurzschluss
Leckstromprüfung
Betriebsspannungs- und Strommessung
Statische Parameterprüfung, wie z. B. Schwellenspannung oder Einschaltwiderstand
Dynamische Parameterprüfung, z. B. Schaltgeschwindigkeit, Timing und Frequenzverhalten
Funktionstest mit gerätespezifischen Testmustern
Prüfungen bei Raumtemperatur, hohen oder niedrigen Temperaturen, falls erforderlich

Gängige Arten von IC-Testhandhabungsgeräten

Gerätetyp	Typische Anwendung
Pick-and-Place-Testhandler	Tray-basierte ICs, Automobilbauteile, Leistungshalbleiter und gemischte Gehäusetypen, die eine flexible Handhabung erfordern
Turret Test Handler	Hochgeschwindigkeitsprüfung und -sortierung von kleinen integrierten Schaltungen und diskreten Halbleitergehäusen
Schwerkraftzufuhr-Testhandler	Schlauchgespeiste Geräte mit für den Schwerkrafttransport geeigneten Gehäusestrukturen
Streifentest-Handler	Geräte wurden vor der Vereinzelung im Streifenformat getestet.
Test-in-Tape-Handler	Integrierte elektrische Prüf-, Sortier- und Band- und Rollenausgabe
Wafer Prober / Wafer Sort System	Elektrische Prüfung der Chips auf Wafer-Ebene vor der Verpackung
Bare-Die- oder Filmrahmen-Handler	Einzeln verkapselte Die, WLCSP-Bauteile und andere unverpackte oder rahmenmontierte Produkte

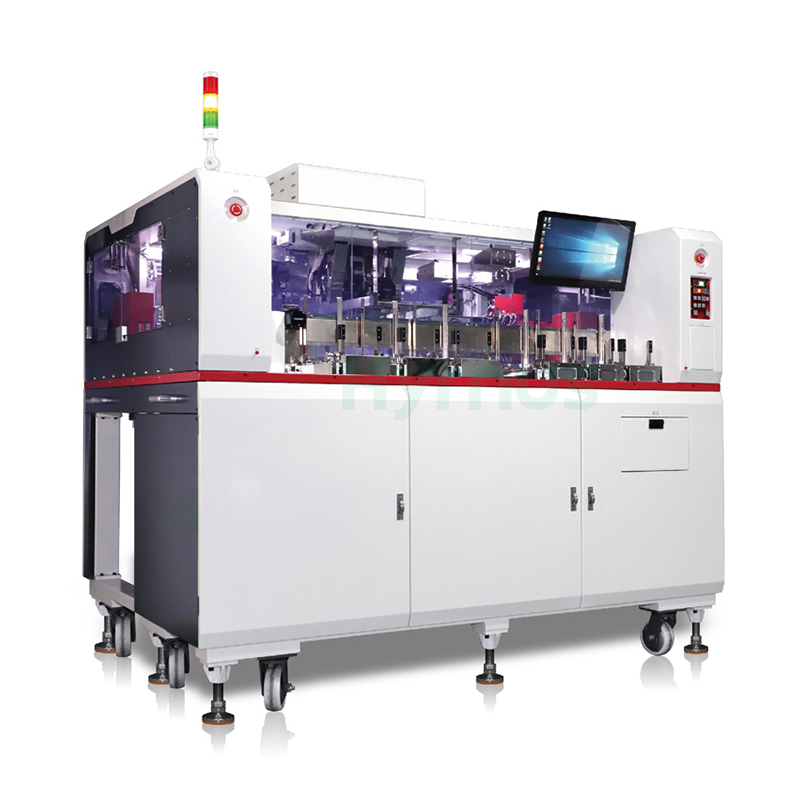

Pick-and-Place-Testgriff
Der Bestückungsprüfgriff HY-PS308 eignet sich zum Testen und Sortieren von Produkten wie MSOP, QFN, DFN, LQFP, LGA, BGA und CSP.

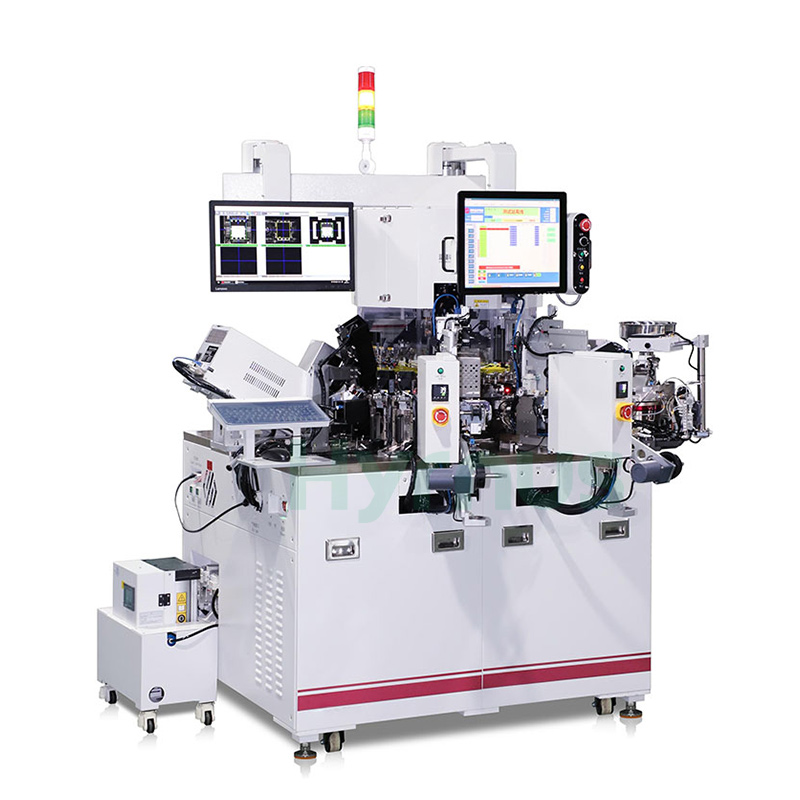

Geschützturm-Testgriff
Der HY-TS936H-Turret-Testgriff ist für diskrete Bauelemente und ICs konzipiert, die Hochtemperaturtests erfordern. Er eignet sich für Gehäuseformen wie PDFN, DFN, MSOP, SOT, SOP, SOD und TO. SMA, SMB, SMC usw.

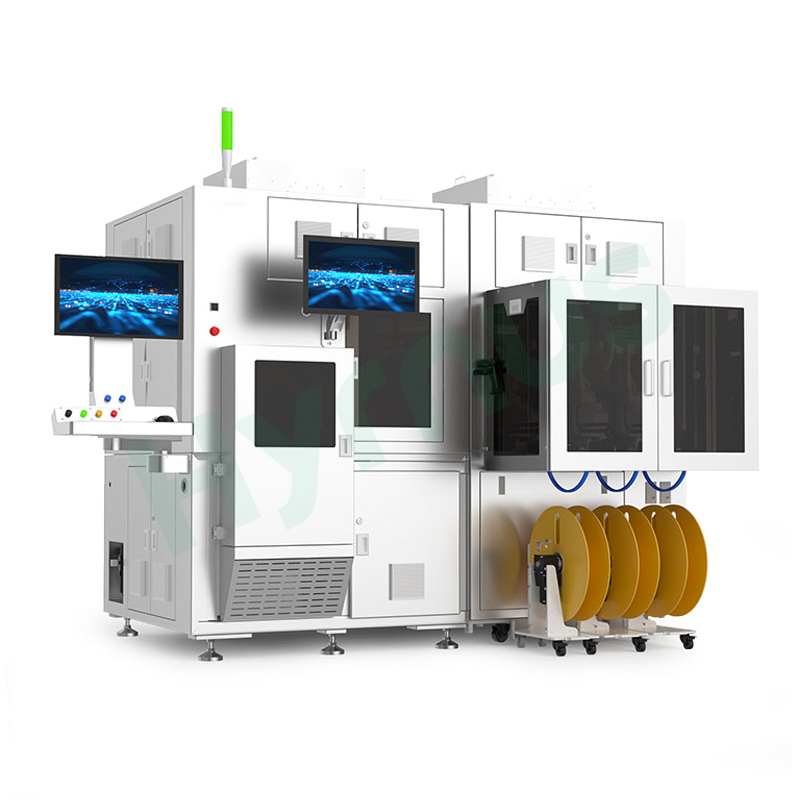

Wafer-Sortiersystem
Die speziell für Wafer-Level-Die entwickelte HY-WS600-Serie integriert Wafer-Level-Inspektion, hochpräzise Sortierung, automatisiertes Be- und Entladen sowie Datenrückverfolgbarkeit in einem einzigen System.

Wie man einen IC-Testhandler auswählt

Der geeignete Handler hängt vom Gerätegehäuse, dem Ein- und Ausgabeformat, dem angestrebten Durchsatz, dem erforderlichen Temperaturbereich, der Testdauer, der Anzahl der Teststellen, der Kontaktmethode, der Behälteranzahl, den Umrüstanforderungen und der Schnittstelle zur Fabrikautomation ab. Der Handler muss außerdem mit dem ausgewählten ATE-System, der Lastplatine, dem Sockel oder Schütz sowie der Produktionsdatenarchitektur kompatibel sein.

Falls Sie spezielle Anforderungen an die Gehäusekompatibilität, die Testtemperatur, den Durchsatz, parallele Tests oder die Integration in die Fabrikautomation haben, wenden Sie sich bitte an uns. Kontaktieren Sie HYRNUSUnsere erfahrenen Ingenieure analysieren Ihren Testprozess und Ihre Produktionsanforderungen und empfehlen Ihnen eine geeignete Testhandhabungslösung.

Abschluss

IC-Test, -Handhabung und -Sortierung arbeiten Hand in Hand, um sicherzustellen, dass Halbleiterbauelemente die erforderlichen elektrischen, funktionalen und Zuverlässigkeitsstandards erfüllen. Das ATE-System führt die elektrischen Messungen durch, während der IC-Testhandler die Bewegung, Positionierung, Temperaturkonditionierung und ergebnisbasierte Klassifizierung der Bauelemente steuert. Durch die Kombination von stabilem Kontakt, präziser Handhabung, Hochgeschwindigkeitstests und rückverfolgbarer Sortierung trägt eine gut konzipierte Testzelle dazu bei, dass Hersteller die Produktqualität, die Produktionseffizienz und die Prozesskontrolle verbessern.
