Was ist Die-Bonding? Der erste entscheidende Schritt bei der IC-Gehäusefertigung

June 10, 2026

Mehr als 12 Jahre Erfahrung in den Bereichen Chipbonden, Drahtbonden, Spritzgießen und IC-Gehäuseautomatisierung. Spezialisiert auf die Unterstützung von Herstellern bei der Verbesserung der Gehäuseausbeute und Produktionseffizienz.

David Chen – Technischer Berater | Halbleitergehäuselösungen

Die BondierungDie Chipmontage, auch bekannt als Chip-Bonding, ist der erste, grundlegendste und wichtigste Prozess in der Halbleiterverpackung. Vereinfacht ausgedrückt handelt es sich um das präzise, feste und stabile Aufbringen eines Halbleiterchips auf einen Leadframe, ein Substrat, eine Gehäusebasis oder einen Wafer-Level-Träger.

Man kann es so beschreiben: Wie ein Haus ein solides Fundament benötigt, erfordert die IC-Gehäusefertigung eine zuverlässige Chipverklebung. Jeder Fehler bei der Chipverklebung beeinträchtigt direkt die Drahtverklebung, das Spritzgießen, die Prüfung und die Langzeitstabilität.

Die Stellung des Die-Bondings in der Halbleiterverpackung

Standardmäßiger Backend-Packaging-Prozess für Halbleiter: Wafer-Schleifen → Wafer-Vereinzeln → Die Bondierung → Drahtbonden → Formen → Trimmen & Umformen → Galvanisieren → Prüfen → Abkleben

Offensichtlich ist das Die-Bonding der erste Schritt, nachdem der Chip verpackt wurde.

Drei Kernfunktionen des Die Bondings

1. Mechanische Fixierung

Der Chip ist fest fixiert, um ein Verrutschen, Verziehen, Ablösen oder Reißen während des Drahtbondens, Aushärtens, Formens und der thermischen Belastung zu vermeiden.

2. Wärmeableitungspfad

Der Chip erzeugt im Betrieb Wärme, wobei die Chipbefestigungsschicht als Hauptkanal zur Wärmeableitung dient. Eine unzureichende Wärmeableitung führt zu Überhitzung, verkürzter Lebensdauer und plötzlichen Ausfällen. Hochleistungsbauelemente, IGBTs und Automobilchips stellen extrem hohe Anforderungen an die Wärmeleitfähigkeit.

3. Elektrischer Anschluss

Leitfähige Klebstoffe, eutektische Legierungen und Lötmittel sorgen für elektrische Leitfähigkeit bzw. Erdung, verbessern die Stabilität der Schaltung und reduzieren Störungen.

Vier Haupttechnologien zum Die-Bonding (Vollständiger Vergleich)

Technologie	Kernprinzip	Vorteile	Einschränkungen	Typische Anwendungen
Epoxid-/Silberpastenverklebung	Leitfähige/isolierende Klebeverbindung	Kostengünstig, einfacher Prozess, breite Kompatibilität	Mäßige Wärmeleitfähigkeit, langsame Aushärtung	LEDs, Transistoren, Standard-ICs, Unterhaltungselektronik

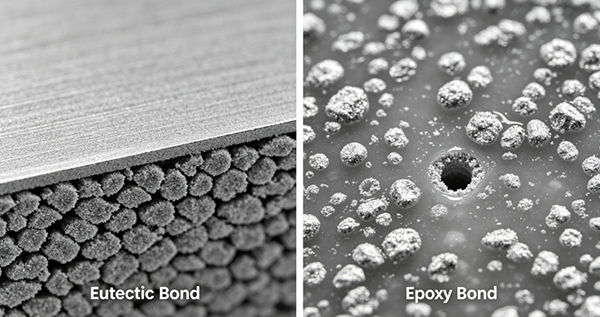

Eutektisches Die Bonden	Schmelzen und Verbinden der AuSn-Legierung	Extrem hohe Wärmeleitfähigkeit, hohe Zuverlässigkeit, hohe Temperaturbeständigkeit	Hohe Ausrüstungskosten, strenger Prozess	Automobilindustrie, Leistungs-ICs, Laserdioden, HF-Bauelemente
Löt-Chip-Verbindung	Hochtemperatur-Lötpasten-/Folienverbindung	Hohe Festigkeit, vibrationsbeständig, langlebig	Komplexer Prozess, enges Temperaturfenster	IGBT, Hochleistungsmodule, Hochspannungsbauelemente
Vakuum-Heißpressverbindung	Vakuum-, Wärme- und Druckintegration	Porenfrei, hohe Gleichmäßigkeit, hohe Präzision	Hohe Kosten, geringerer Durchsatz	MEMS, optische Bauelemente, hochpräzise Sensoren

eutectic bonding process

Wichtige Qualitätsmerkmale der Chipverklebung

1. Positionsgenauigkeit

Fehlausrichtung des Chips führt zu fehlerhafter Drahtbondung.

2. Haftfestigkeit (Scherkraft)

Unzureichende Festigkeit führt nach thermischer Belastung zum Abblättern.

3. Ausfallrate

Höhere Hohlräume bedeuten schlechtere Wärmeableitung und damit ein höheres Ausfallrisiko für Leistungselektronik.

4. Gleichmäßigkeit der Klebefugendicke (BLT)

Beeinflusst die Chip-Ebenheit, die Drahtschleifenform und die Formqualität.

5. Kein Verkippen, Verziehen oder Absplittern

Eine Verkippung des Chips führt direkt zu Drahtbrüchen und Gehäuserissen.

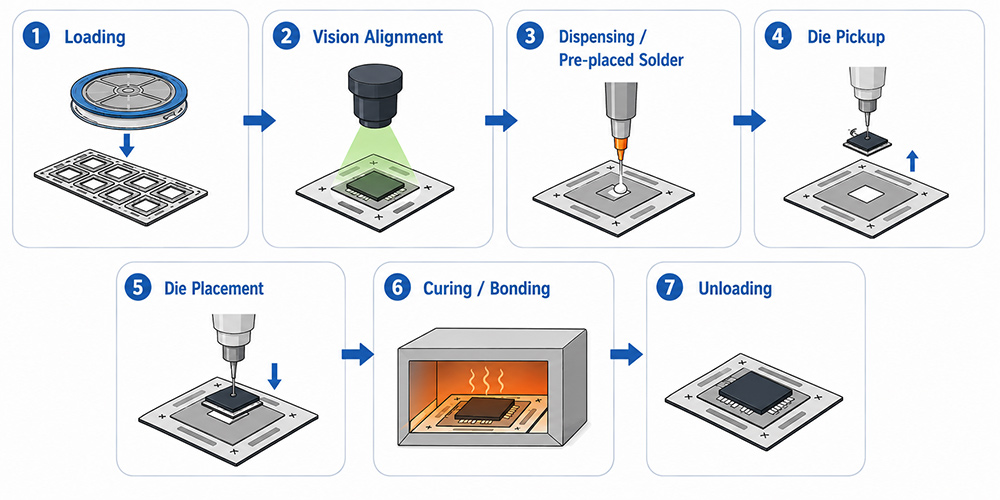

Vollautomatisches Chipbondierungsverfahren

Schritt 1: Laden

Waferring-/Blauband-Ladevorrichtung; automatische Substrat- oder Leadframe-Zuführung.

Schritt 2: Ausrichtung der Vision

Ein hochpräzises Bildverarbeitungssystem lokalisiert Chip- und Substratmarkierungen für die Ausrichtung im Mikrometerbereich.

Schritt 3: Auftragen / Vorplatziertes Lötzinn

Automatische Dosierung von Silberpaste, leitfähigem Epoxidharz, Lötmittel oder AuSn-Vorformlingen.

Schritt 4: Würfelaufnahme

Nadel hebt Matrize an → Vakuumdüse nimmt sanft auf → verhindert Absplitterungen.

Schritt 5: Platzierung des Stempels

Eine hochpräzise Bewegungsplattform positioniert die Matrize genau mit kontrolliertem Druck.

Schritt 6: Aushärtung / Haftung

Epoxidharz: thermische Aushärtung
Eutektikum: Schmelzen und Erstarren bei hohen Temperaturen
Löten: Reflow-Löten

Schritt 7: Entladen

Weiter zum nächsten Arbeitsschritt: Drahtbonden.

Schlüsselfaktoren, die die Qualität der Chipverbindung beeinflussen

1. Qualität des Klebstoffs/Lötlötguts

Viskosität, Reinheit, Haltbarkeit und Mischungsverhältnis beeinflussen die Haftfestigkeit direkt.

2. Abgabevolumen

Unzureichendes Volumen führt zu schwacher Haftung; übermäßiges Volumen verursacht Überlaufen und Verschmutzung des Pads.

3. Gerätepräzision

Bildgenauigkeit, Plattformwiederholgenauigkeit, Düsensteuerung und Druckstabilität.

4. Temperaturprofil

Schnelles Erhitzen führt zu vielen Lufteinschlüssen; unzureichende Temperatur führt zu unvollständiger Aushärtung; zu hohe Temperatur beschädigt die Form.

5. Umweltsauberkeit

Staub, Feuchtigkeit und Ölverunreinigungen verursachen schlechte Haftung, Hohlräume und geringe Zuverlässigkeit.

Schwerwiegende Defekte aufgrund mangelhafter Chipbindung

Die Verschiebung → Drahtbondfehler
Geringe Bindungsstärke → Ablösung des Chips nach Thermoschock
Hoher Hohlraumanteil → Überhitzung und Durchbrennen von Leistungselektronik
Klebstoffüberschuss → Pad-Verunreinigung → schwache Verbindungen und Drahtbrüche
Chipabsplitterung → direkte Verschrottung & geringe Ausbeute

Wie Branchenexperten oft sagen: Eine stabile Chipverbindung gewährleistet eine stabile Verpackung; eine schlechte Chipverbindung ruiniert den gesamten Prozess.

Das Die-Bonding ist der grundlegendste, kritischste und fehleranfälligste Schritt bei der IC-Gehäusefertigung. Es bestimmt die mechanische Stabilität, die thermische Leistung, die Zuverlässigkeit und die endgültige Ausbeute. Ob für Unterhaltungselektronik, Automobilchips, Leistungshalbleiter, optische Kommunikationsmodule oder MEMS-Sensoren, hochpräzise Chipbonder sind unverzichtbare Ausrüstung für Labore, Pilotanlagen und die Massenproduktion.
