Was sind die häufigsten Fehler beim Drahtbonden?

Das Drahtbonden ist eines der am weitesten verbreiteten Verbindungsverfahren in der Halbleiterfertigung. Es stellt die elektrische Verbindung zwischen einem Halbleiterchip und einem Leadframe, Substrat oder Gehäuseanschluss her. Werden die Bondschnittstelle, die Drahtschleife oder die umgebende Gehäusestruktur nicht ordnungsgemäß kontrolliert, können während der Produktion, bei Zuverlässigkeitstests oder im Feldbetrieb Defekte auftreten.

Ein Gehäuseausfall nach dem Drahtbonden deutet nicht zwangsläufig auf ein einzelnes Geräteproblem hin. Die Ursache kann im Oberflächenzustand, der Pad-Metallisierung, dem Bonddraht, den Prozessparametern, den Werkzeugen, der Substratunterstützung oder späteren Belastungen des Gehäuses liegen. Die Identifizierung der tatsächlichen Fehlerursache ist daher der erste Schritt zu einer wirksamen Korrekturmaßnahme.

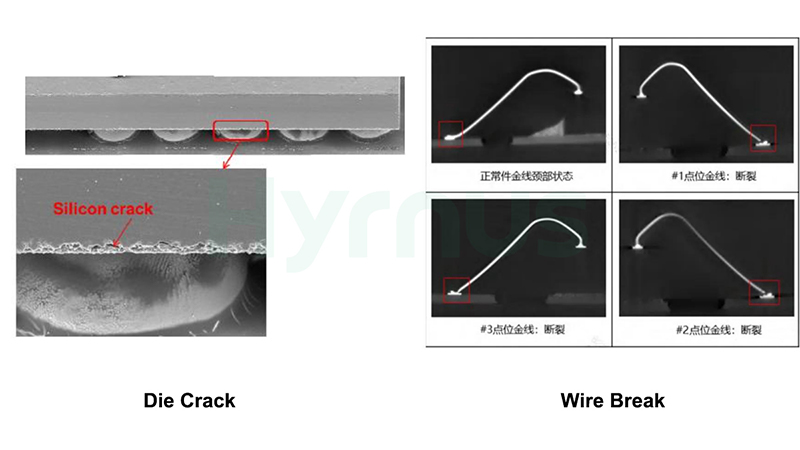

1. Häufige Fehlerarten beim Drahtbonden

Bond Lift oder Open Bond

Bond-Lift tritt auf, wenn sich die Kugel- oder Stichverbindung vom Pad, Leadframe oder Substrat löst. Dies lässt sich in der Regel sofort durch elektrische Prüfungen, Zugversuche oder Sichtprüfung feststellen. Schwache Verbindungen können jedoch auch nach thermischer oder mechanischer Belastung zu intermittierenden oder offenen Stromkreisen führen.

Fersenriss und Drahtbruch

Der Fersenbereich ist die Übergangszone zwischen dem Bonddraht und der freien Drahtschleife. Übermäßige Verformung, ein ungeeignetes Schleifenprofil, die Werkzeuggeometrie, wiederholtes Biegen oder Temperaturwechsel können in diesem Bereich Risse verursachen. Ein Fersenriss kann sich ausbreiten, bis der Draht elektrisch unterbrochen wird.

Beschädigung der Pads oder Metallisierungsschäden

Übermäßige Bondkräfte oder Ultraschallenergie können das Bondpad, das darunterliegende Dielektrikum oder die Siliziumstruktur beschädigen. Typische Folgen sind das Ablösen des Pads, Aluminiumspritzer, Kraterbildung unter dem Pad oder Risse im Chip. Diese Defekte sind nicht immer von oben sichtbar und erfordern unter Umständen eine Querschnitts- oder Akustikanalyse.

Ball-, Maschen- und Schwanzbildungsfehler

Instabile elektronische Flammenabschaltbedingungen, verunreinigte Drähte, verschlissene Kapillaren oder falsche Parameter können zu fehlerhaften Freiluftkugeln, außermittigen Kugelverbindungen, schwachen Nahtverbindungen, kurzen Enden oder Antihaft-Verbindungen führen. Diese Defekte beeinträchtigen die Prozesskonsistenz und können das Risiko von Nacharbeiten oder Materialausfällen erhöhen.

Schleifenverformung und Drahtkurzschluss

Eine falsche Schleifenhöhe, Spannweite oder Trajektorie kann dazu führen, dass benachbarte Drähte sich berühren oder mit dem Gehäuse, der Chipkante oder der Vergussmasse in Kontakt kommen. Auch das Verbiegen der Drähte während des Spritzgießens kann Kurzschlüsse verursachen, insbesondere bei langen oder feinen Drähten.

2. Hauptursachen für Drahtbondfehler

Oberflächenverunreinigung und Oxidation

Organische Rückstände, Staub, Fingerabdrücke, Silikonverunreinigungen und Oberflächenoxide können die effektive Haftfläche verringern und einen stabilen Grenzflächenkontakt verhindern. Verunreinigungen können von eingehenden Materialien, der Chipmontage, Reinigungsmitteln, der Lagerung, der Handhabung oder benachbarten Prozessen stammen. Da selbst ein optisch sauberes Pad molekulare Verunreinigungen aufweisen kann, ist die Prozesskontrolle zuverlässiger als die alleinige Sichtprüfung.

Ein instabiles oder fehlerhaftes Bondprozessfenster

Ultraschallenergie, Bondkraft, Bondzeit und Temperatur der Messstation wirken zusammen. Unzureichende Energiezufuhr kann zu einer kleinen Bondfläche und einer schwachen Grenzflächenbildung führen. Zu hohe Energiezufuhr kann den Draht übermäßig verformen, die Pad-Metallisierung beschädigen, Risse an der Kontaktstelle verursachen oder Kraterbildung hervorrufen. Die optimalen Einstellungen hängen vom Drahtdurchmesser und -material, der Pad-Zusammensetzung, der Gehäuseunterstützung, der Werkzeuggeometrie und dem Zustand der Anlage ab.

Kompatibilität von Draht- und Pad-Materialien

Gold-, Kupfer-, palladiumbeschichtete Kupfer-, Silber- und Aluminiumdrähte unterscheiden sich in Härte, Oxidationsverhalten und intermetallischer Phasenbildung. Kupferdraht erfordert beispielsweise im Allgemeinen ein engeres Prozessfenster, da er härter als Gold ist und die Padstruktur stärker belasten kann. Auch die Dicke und Gleichmäßigkeit der Pad-Oberflächenbeschichtung sowie die Lagerbedingungen beeinflussen die Bondfähigkeit und die Langzeitstabilität.

Zustand von Kapillare, Keil und Ausrüstung

Abgenutzte, beschädigte oder verunreinigte Kapillaren oder Keile können die Bondform und die Reibungsbedingungen verändern. Auch Schwankungen in der Leistung des Ultraschallwandlers, der Kalibrierung des Bondkopfes, der Drahtklemmen, der EFO-Stabilität, der Heiztemperatur oder der Z-Achsen-Steuerung können zu inkonsistenten Ergebnissen führen. Die Werkzeugstandzeit sollte anhand von Bondanzahlgrenzen und Qualitätstrends und nicht allein anhand des Erscheinungsbildes überwacht werden.

Diskrepanz zwischen thermomechanischer Spannung und Wärmeausdehnungskoeffizient (CTE).

Unterschiedliche Wärmeausdehnungskoeffizienten (CTE) von Chip, Leiterbahn, Kontaktfläche und Vergussmasse erzeugen bei Temperaturänderungen thermomechanische Spannungen. Die zyklische Natur dieser Spannungen führt zu thermischer Ermüdung – Risse entstehen und breiten sich aus, was schließlich zu Signalverschlechterungen oder Unterbrechungen führt. Bei Leistungs- und Temperaturwechseltests ist das Ablösen der Drahtverbindungen ein wesentlicher, die Lebensdauer begrenzender Ausfallmechanismus.

3. Wie man die Zuverlässigkeit von Drahtbondverbindungen verbessert

Sauberkeit der Bedienoberflächen

Anforderungen an Handhabung, Lagerung und Reinigung von Dies, Leadframes und Substraten definieren. Plasmareinigung Viele organische Rückstände lassen sich entfernen und ausgewählte Oberflächen vor dem Verkleben aktivieren. Gasart, Leistung, Behandlungsdauer und Materialverträglichkeit müssen jedoch geprüft werden. Eine Überbehandlung kann empfindliche Oberflächen verändern, daher sollte die Plasmareinigung als kontrollierter Prozess und nicht als universelle Einstellung betrachtet werden.

Ein verifiziertes Prozessfenster einrichten

Nutzen Sie geplante Experimente, um Ultraschallenergie, Kraft, Zeit und Temperatur gemeinsam zu bewerten. Die gewählte Rezeptur sollte eine akzeptable Zug- oder Scherfestigkeit, eine stabile Bondgeometrie und keine Beschädigung des Pads über den gesamten erwarteten Material- und Gerätebereich hinweg gewährleisten. Ein Prozess, der im optimalen Bereich liegt, ist im Allgemeinen robuster als eine Rezeptur, die nahe an der Fehlergrenze arbeitet.

Wartung und Kalibrierung des Drahtbonders

Kapillaren, Keile, Drahtklemmen, EFO-Komponenten und Ultraschallwandler sind in festgelegten Abständen zu prüfen. Haftkraft, Temperatur des Probentisches, Positioniergenauigkeit und Ultraschallleistung sind zu verifizieren. Die Aufzeichnungen der vorbeugenden Wartung sollten mit den Fehlertrends verknüpft werden, um schleichende Abweichungen zu erkennen, bevor es zu Ertragseinbußen kommt.

Verstärkung der Wareneingangskontrolle

Drahtreinheit, Durchmesser, mechanische Eigenschaften, Spulenlagerung und Haltbarkeit sind anzugeben. Oberflächenbeschaffenheit der Kontaktflächen, Metallisierungsdicke, Zustand des Leadframes und Substratreinheit sind zu prüfen. Materialsubstitutionen sollten Bondversuchen und Zuverlässigkeitsprüfungen unterzogen werden und dürfen nicht allein aufgrund von Maßgleichheit freigegeben werden.

Nutzen Sie die Prozessbegleitende Inspektion und die statistische Überwachung.

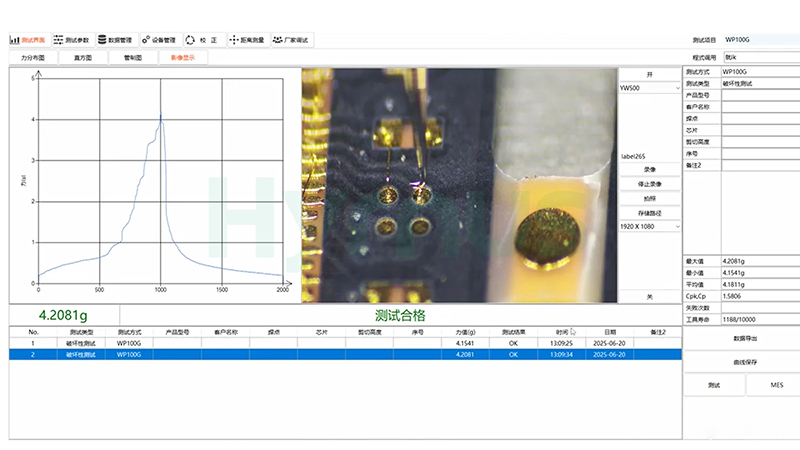

Kombinieren Sie visuelle oder automatisierte optische Inspektion Je nach Bedarf mit Drahtzug-, Kugelscher- oder Bondscherprüfungen. Bondabmessungen, Fehlerarten, Zug- oder Scherergebnisse, Antihaftereignisse und Werkzeugnutzung werden mittels statistischer Prozesskontrolle erfasst. Die Trendanalyse ist effektiver als die alleinige Prüfung auf Gut/Schlecht.

Korrektive Maßnahmen dem Fehlermodus zuordnen

Die Ultraschallleistung oder -kraft sollte bei Feststellung einer schwachen Verbindung nicht automatisch erhöht werden. Zunächst muss ermittelt werden, wo und wie die Verbindung versagt hat. Je nach Defekt können optische Mikroskopie, Bruchklassifizierung mittels Zugversuch, Rasterelektronenmikroskopie, Querschnittsanalyse, Elementaranalyse und akustische Bildgebung eingesetzt werden. Die Korrekturmaßnahmen sollten auf den bestätigten Mechanismus abzielen.
