DIP-8-Gehäuselösung: Vollständiger Prozessablauf, Ausrüstung und Qualitätskontrolle für die Dual-In-Line-Verpackung

Das DIP-8-Gehäuse (Dual In-line Package) zählt nach wie vor zu den am weitesten verbreiteten Durchsteck-Halbleitergehäusen für industrielle Anwendungen, Energiemanagement, Automobiltechnik, Messtechnik und ältere Elektroniksysteme. Dank seines ausgereiften Fertigungsprozesses, seiner hohen mechanischen Zuverlässigkeit und der niedrigen Produktionskosten ist das DIP-8 weiterhin eine praktikable Wahl für viele analoge und Mixed-Signal-Bauelemente.

Dieser Leitfaden erklärt die Paketmerkmale, Gängige Anwendungsgebiete, Herstellungsverfahren und empfohlene Ausrüstung gleichzeitig eine komplette Produktionslösung einführen.

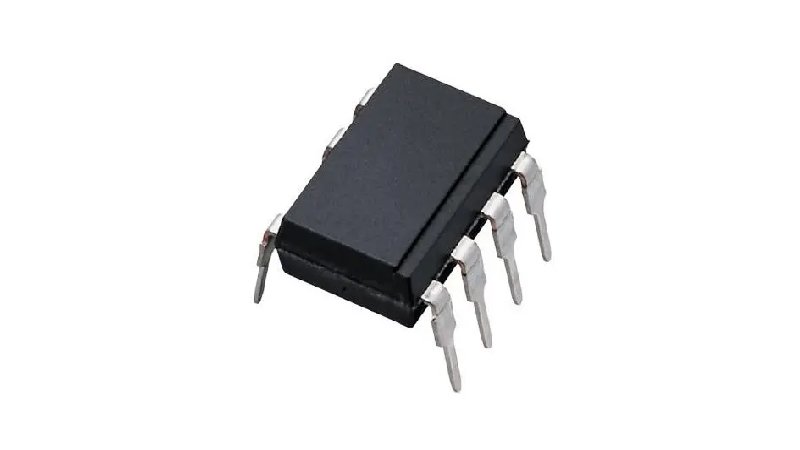

Was ist ein DIP-8-Gehäuse?

DIP-8 ist ein Standard-Durchsteckgehäuse mit acht Anschlüssen, die in zwei parallelen Reihen mit einem Rastermaß von 2,54 mm angeordnet sind. Es ist einfach zu montieren, zu prüfen, auszutauschen und zu reparieren und eignet sich daher für Prototypen und Produkte mit hohen Zuverlässigkeitsanforderungen.

Hauptmerkmale

DIP (Dual In-line Package) ist eine der traditionsreichsten Gehäuseformen in der Geschichte der Halbleiter. Als standardisiertes Modell dieser Serie bietet DIP-8 folgende wesentliche Vorteile:

Durchsteckmontage für zuverlässige Leiterplattenbestückung.
Bessere Wärmeableitung als viele kompakte SMT-Gehäuse.
Ausgereifte und kosteneffiziente Fertigung.
Hohe mechanische Festigkeit.
Standardisierte Abmessungen und breite Komponentenkompatibilität.

Typische Anwendungen

Operationsverstärker
Spannungskomparatoren
Timer-ICs
EEPROMs
Schnittstellen-ICs
Optokoppler
Leistungsmanagement-ICs
Industrielle Steuerungselektronik
Automobilelektronik
Konsumgüter.

Vollständiger Herstellungsprozess für DIP-8

DIP-8 folgt dem einheitlichen DIP-Prozessablauf. Die vollständige Prozesskette ist nachfolgend detailliert beschrieben.

Schritt 1: Wafer-Vorbereitung

Ziel: Den Rohwafer auf die für die Verpackung erforderliche Dicke ausdünnen, Kantenspannungen beseitigen und eine ebene Oberfläche erhalten.

Teilschritte: Schleifen → Kantenverrundung → Polieren → Wachsmontage

Wichtige Steuerungsparameter:

Enddicke: 150–200 μm
TTV (Gesamtdickenvariation): ≤ ±5 μm
Oberflächenrauheit (Ra): ≤ 0,05 μm
Kantenausbrüche: ≤ 50 μm

Schritt 2: Scheiben schneiden (Sägen)

Ziel: Den gesamten Wafer in einzelne Chips zerlegen.

Methode: Mechanisches Trennen mit Diamanttrennscheiben.

Wichtige Steuerungsparameter:

Schnittfugenbreite: 30–60 μm
Absplittergröße: ≤ 5 μm
Toleranz der Chipgröße: ± 25 μm
Schnitttiefe Waferdicke: + 10–20 μm

Schritt 3: Plasmareinigung

Ziel: Verunreinigungen und Oxide von den Chip- und Leadframe-Oberflächen entfernen, Oberflächenenergie aktivieren, um die Chipbefestigung und die Drahtbondhaftung zu verbessern.

Prozessgas: O₂/Ar-Mischplasma.

Wichtige Steuerungsparameter:

Reinigungszeit: 60–180 s
HF-Leistung: 100–300 W
Gasfluss (O₂): 50–200 sccm

Schritt 4: Die Befestigung

Ziel: Die Chipstruktur mithilfe von Klebstoff präzise auf dem Leadframe-Chippad befestigen.

Verfahren: Auftragen von Silber-Epoxidharz → Bestücken der Form → Aushärten durch Einbrennen

Wichtige Steuerungsparameter:

Platzierungsgenauigkeit (XY): ± 25 μm
Dicke der Klebstoffschicht: 20–50 μm
Aushärtungstemperaturprofil: 120 °C → 150 °C (Schritt)
Scherfestigkeit der Matrize: ≥ 2,5 kg

Schritt 5: Drahtbonden

Ziel: Elektrische Verbindungen zwischen den Chipflächen und den inneren Leadframe-Fingern mittels Metalldrähten herstellen.

Verfahren: Ultraschall-Thermokompressions-Kugelbonden (Gold- oder Kupferdraht).

Wichtige Steuerungsparameter:

Drahtzugfestigkeit (25 μm Au): ≥ 5 gf
Durchmesser der ersten Bindungskugel: 45–55 μm
Durchmesser der zweiten Naht: 60–80 μm
Schleifenhöhe: ≤ 150 μm

Schritt 6: Formen (Transferformverfahren)

Ziel: Die Chips und Bonddrähte mit Epoxidharz verkapseln, um das Schutzgehäuse zu bilden.

Verfahren: Transferformverfahren.

Wichtige Steuerungsparameter:

Formtemperatur: 175 °C ± 5 °C
Klemmdruck: 80–120 T
Aushärtungszeit: 60–120 s
Hohlraumanteil im Formkörper: ≤ 1 %

Schritt 7: Zuschneiden und Formen

Ziel: Die Verbindungsstege abtrennen und die Pins in die Standard-DIP-Konfiguration formen.

Wichtige Steuerungsparameter:

Pin-Koplanarität: ≤ 0,1 mm
Stiftabstand 2,54 mm : ± 0,05 mm
Rechtwinkligkeit der Stifte: ≤ 2°

Schritt 8: Testen & Sortieren

Ziel: Durchführung von elektrischen Parametertests und automatische Sortierung von intakten Teilen von defekten Teilen.

Prüfgegenstände: Kurzschluss-/Unterbrechungstest, Funktionstest, parametrischer Gleichstromtest, Temperaturcharakteristik-Probenprüfung.

Schritt 9: Sichtprüfung / Qualitätsprüfung

Zielsetzung: Umfassende Prüfung des Erscheinungsbildes, der inneren Struktur und der Prozesszuverlässigkeit.

Inspektionsmethoden:

AOI: Formoberflächenfehler, Stiftverformung, Markierungsklarheit
Röntgenprüfung (Probenahme): innere Hohlräume, Drahtdurchlauf, Chipplatzierung
Zug-Scher-Test (Probenahme): Drahtzugfestigkeit, Scherfestigkeit der Matrize

Zusammenfassung der Ausrüstungskonfiguration der DIP-8-Produktionslinie

Prozessschritt	Empfohlene Ausrüstung
Wafer-Schleifen	HY-AT9530 Automatische Mühle
Kantenverrundung	HY-WC615 Kantenrunder
Polieren	HY-SP910 Poliermaschine
Wachsmontage	HY-SW360 Wachseinsetzer
Waffelwürfel	HY-WD1202 Doppelspindel-Entwirrungssäge
Plasmareinigung	HY-EI160 Staubsauger
Die Attach	HY-DD560P Automatischer Dispensier- und Die-Bonder
Drahtbonden	Automatischer Drahtbonder HY-WB200
Formen	HY-PS8120 Formsystem
Trimmen & Formen	HY-TF200L Automatische Trimmung
Testen und Sortieren	HY-TT1801 Integrierte Test- und Klebebandmaschine
AOI-Inspektion	HY-BI300 Maschine zur Sichtprüfung
Röntgeninspektion	HY-XR5010 Röntgenprüfgeräte
Zug-Scher-Test	HY-PT8100 Druck-Zug-Kraftprüfgerät

*Hinweis zur GerätekompatibilitätMit Ausnahme der Werkzeuge für Formgebung, Trimmung/Formgebung und Chipmontage, die spezielle Wechselsätze erfordern, können alle Front-End- (Schleifen/Vereinzeln/Reinigen) und Back-End-Ausrüstungen (Testen/Inspektion) für die gesamte DIP-Familie (6–40 Pins) gemeinsam genutzt werden, was eine hohe Flexibilität für zukünftige Erweiterungen ermöglicht.

Warum HYRNUS wählen?

HYRNUS bietet umfassende Lösungen für die Halbleiterverpackung, von der Wafervorbereitung über das Die-Bonding und Wire-Bonding bis hin zu Spritzgießen, Trimmen, Formgebung, Testen und Inspektion. Unsere schlüsselfertigen Lösungen unterstützen Kunden dabei, die Produktionseffizienz zu steigern, eine gleichbleibende Qualität zu gewährleisten und skalierbare DIP-Verpackungslinien mit globalem technischem Support aufzubauen.

Zusammenfassung und Empfehlungen

DIP-8 ist dank seines standardisierten Designs, seiner zuverlässigen Leistung und seines wirtschaftlichen Herstellungsverfahrens nach wie vor ein bewährtes Halbleitergehäuse. Durch die Kombination optimierter Produktionsprozesse mit geeigneter Ausrüstung und strenger Qualitätskontrolle erzielen Hersteller eine stabile und ertragreiche Fertigung. HYRNUS bietet Komplettlösungen für alle Phasen des DIP-8-Gehäuseprozesses.Kontaktieren Sie uns für eine maßgeschneiderte DIP-8-Gerätekonfiguration.

Häufig gestellte Fragen

Was ist ein DIP-8-Gehäuse?

Das DIP-8 (Dual In-line Package, 8-pin) ist eine der klassischsten Standardgehäuseformen in der Halbleiterfertigung.

Was sind die wichtigsten Anwendungsgebiete für DIP-8?

Operationsverstärker, Komparatoren, Timer, Regler, EEPROMs, Optokoppler und Treiber-ICs. Einsatzgebiete: Konsumgüter, Industrie, Automobil, Kommunikation, Medizintechnik und Maker-Boards.

Unterschiede zu anderen DIPs?

DIP-14/16-Gehäuse sind länger, aber dennoch schmal und verwenden die gleichen 120T-Schraubendreher. DIP-28/40-Gehäuse sind breiter und benötigen 180T-Schraubendreher sowie eine verstärkte Auskleidung. Die Verarbeitung ist identisch.

Ist DIP-8 veraltet?

Nein. Nach wie vor unverzichtbar für industrielle Anwendungen/Automobilanwendungen (lange Lebensdauer), Prototyping/Breadboards und Hochleistungs-/Hochspannungsanwendungen aufgrund ihrer Zuverlässigkeit und Kosten.
