Drahtbonden für optische Bauelemente

Optische Bauelemente – darunter Laserdioden (LDs), Fotodioden (PDs), VCSELs, optische Transceiver und LiDAR-Komponenten – benötigen hochzuverlässige elektrische Verbindungen, um eine stabile optische Leistung und langfristige Zuverlässigkeit zu gewährleisten. Zu den verfügbaren Verbindungstechnologien gehören: Drahtbonden Sie zählt aufgrund ihrer hervorragenden Verbindungsgenauigkeit, des geringen Kontaktwiderstands und der Kompatibilität mit der Massenfertigung zu den am weitesten verbreiteten Lösungen.

Im Vergleich zu herkömmlichen IC-Gehäusen stellt die Gehäusefertigung optischer Bauelemente höhere Anforderungen an die Bondgenauigkeit, die Spannungssteuerung, das Wärmemanagement und die Signalintegrität. Ein präzise gesteuerter Drahtbondprozess verbessert nicht nur die elektrischen Eigenschaften, sondern trägt auch zur Aufrechterhaltung der optischen Kopplungseffizienz bei und verlängert die Lebensdauer des Bauelements.

Dieser Leitfaden erläutert den kompletten Drahtbondprozess für optische Bauelemente, die empfohlene Ausrüstung und typische Anwendungen in der optischen Kommunikation, VCSEL-Modulen, Laserdioden, Fotodioden und LiDAR-Systemen.

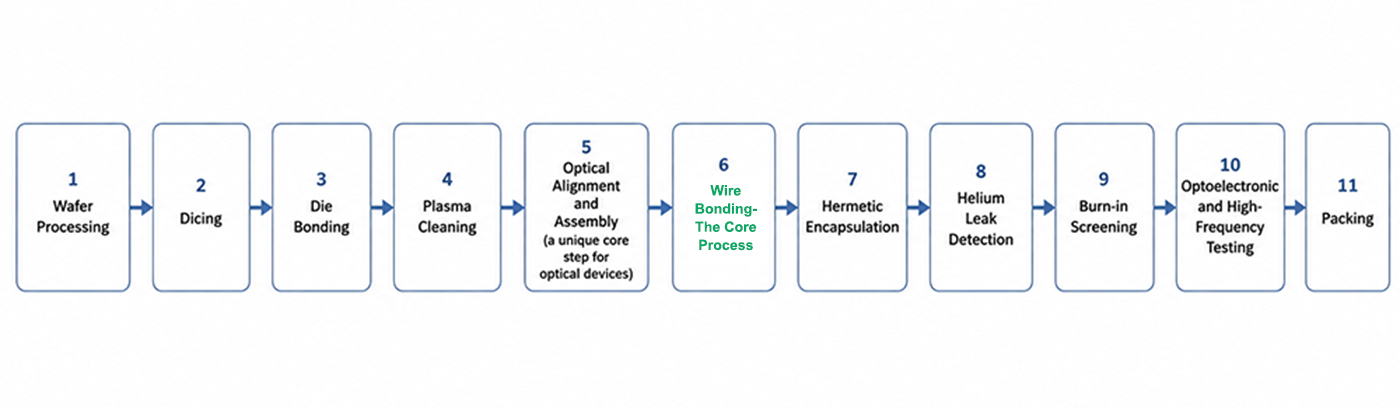

Drahtbondierungsprozess für optische Bauelemente

Das Drahtbonden ist einer der wichtigsten Schritte bei der Gehäusefertigung optischer Bauelemente und beeinflusst direkt die elektrische Leistung, die Signalintegrität und die Langzeitzuverlässigkeit.

1. Waferverarbeitung

Optische Chips werden auf Halbleiterwafern hergestellt, bevor sie zu einzelnen Chips vereinzelt werden.

2. Würfeln

Trennung einzelner Späne mittels Laser-Stealth-Verfahren oder Dünnblattsägen, um Kanten- und Flächenbeschädigungen zu minimieren.

3. Die Bonding

Das Anbringen des Chips an ein Substrat oder einen Kühlkörper, typischerweise durch eutektisches AuSn-Löten für Hochleistungslaser, mit einer Platzierungsgenauigkeit im Bereich von ±1-3 µm.

4. Plasmareinigung

Oberflächenaktivierung der Bondpads zur Entfernung von Oxiden und organischen Rückständen vor dem Bonden.

5. Optische Ausrichtung und Montage (ein zentraler Schritt für optische Geräte)

Aktive oder passive Ausrichtung von Fasern/Linsen zur Maximierung der Kopplungseffizienz (Nanometergenauigkeit); dies ist einzigartig für optische Systeme.

6. Drahtbonden – Der Kernprozess

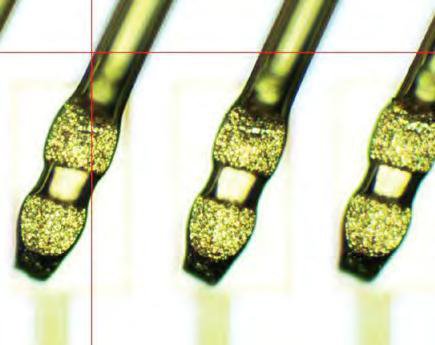

Bindungsmethoden Bei Laserdioden, VCSELs und Hochgeschwindigkeits-Fotodioden ist das Keilbonden dem Kugelbonden deutlich vorzuziehen, da es eine geringere parasitäre Induktivität, flachere Schleifenprofile und eine reduzierte mechanische Belastung der empfindlichen optischen Facetten bietet – unerlässlich für Hochfrequenzsignale und enge TO-Gehäuse.

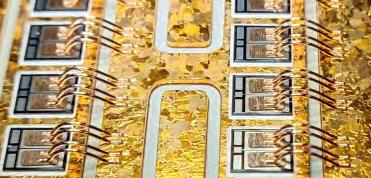

Drahtmaterialien Golddraht (Reinheit ≥ 99,99 %) ist der Industriestandard und bietet hervorragende Oxidationsbeständigkeit, zuverlässige Bondbarkeit und ein breites Prozessfenster. Kupferdraht ist kostengünstiger und besitzt eine um 26 % höhere Wärmeleitfähigkeit (401 W/m·K), was die Wärmeableitung verbessert. Allerdings ist zur Verhinderung von Oxidation ein Formiergas (N₂/H₂) erforderlich, und die Prozesskontrolle muss präziser erfolgen. Palladiumbeschichteter Kupferdraht bietet einen ausgewogenen Kompromiss zwischen Kosten und Korrosionsbeständigkeit.

Kritische Bindungsparameter Das Zusammenspiel von Ultraschallleistung, Haftkraft und Zeit bestimmt die Verbindungsqualität. Unzureichende Leistung oder Haftkraft führen zu schwachen Verbindungen; zu hohe Werte verursachen Kraterbildung auf den Kontaktflächen oder Beschädigungen am Chip. Typische Werte für 20–50 µm dicke Golddrähte auf Au/Al-Kontaktflächen sind: Leistung 60–120 mW, Haftkraft 20–50 gf, Zeit 10–30 ms. Diese Werte müssen jedoch für jedes Bauteil optimiert werden.

Schleifenprofil- und Sweep-Steuerung Die Schleifenhöhe muss minimiert werden, um die Induktivität zu reduzieren und Kurzschlüsse zum Deckel zu verhindern, gleichzeitig aber ausreichend Freiraum zu gewährleisten. Die Schleifengeometrie (Standard, umgekehrt, niedrige Schleife) wird je nach Pad-Layout ausgewählt. Beim Verkapseln muss die Drahtverschiebung (seitliche Verschiebung) berücksichtigt werden. <5 % der Spannweite, um Kurzschlüsse zu vermeiden. Moderne Bonder bieten programmierbare Mehrfachknick-Schleifensequenzen.

Qualitätssicherung Die Inline-AOI-Prüfung beurteilt die Nahtform und Schlaufengeometrie. Drahtzugversuche messen die Zugfestigkeit (gemäß MIL-STD-883 oder GR-468). Scherversuche an den Nähten bewerten die Grenzflächenfestigkeit. Die Ultraschallüberwachung vor Ort liefert Echtzeit-Feedback und ermöglicht so die sofortige Aussortierung fehlerhafter Verbindungen.

7. Hermetische Verkapselung

Versiegeln der Verpackung (Parallelnaht für TO-Dosen, Laserschweißen für Butterfly-/BOX-Verpackungen) unter Schutzgas.

8. Heliumlecksuche

Prüft die Dichtheit der Verpackung – ein obligatorisches Qualifikationskriterium für Lasergeräte.

9. Burn-in-Screening

Hochtemperatur-Einbrennprozess mit Stromzufuhr zur Vermeidung frühzeitiger Ausfälle.

10. Optoelektronische und Hochfrequenzprüfung

Die Tests umfassen optische Leistung, Schwellenstrom, Wellenlänge, Empfindlichkeit und S-Parameter.

11. Verpackung

Endverpackung für den Versand.

Warum ist Drahtbonden bei der Gehäusefertigung optischer Geräte so wichtig?

Hohe Verbindungsgenauigkeit für miniaturisierte optische Chips

Die Bondpads optischer Chips sind extrem klein – VCSEL-Pads können nur 95 µm × 157 µm groß sein, mit Drahtdurchmessern von lediglich 20–25 µm. Durch Drahtbonden wird eine Platzierungsgenauigkeit im Mikrometerbereich erreicht, wodurch die hohen Positionierungsanforderungen optischer Chips erfüllt werden. Optoelektronische Chips reagieren sehr empfindlich auf Bondspannungen; daher werden Goldkugelbonden oder Präzisionskeilbonden nahezu universell eingesetzt.

Stabile elektrische Leistung und niedriger Kontaktwiderstand

Durch Drahtbonden entsteht eine metallurgische Verbindung mittels plastischer Verformung an der Grenzfläche, hervorgerufen durch Ultraschallenergie und -kraft. Diese Festkörperverbindung ermöglicht einen extrem niedrigen Kontaktwiderstand und gewährleistet so die hochpräzise Übertragung von Hochfrequenzsignalen. Für optische Kommunikationsgeräte ist eine geringe parasitäre Induktivität besonders wichtig.

Unterstützt verschiedene Drahtmaterialien für flexible Anpassung

Die Drahtbondtechnologie unterstützt Gold-, Kupfer- und Aluminiumdrähte:

Golddraht – Ausgezeichnete chemische Stabilität und Oxidationsbeständigkeit; das bevorzugte Material für die Gehäuse optischer Bauelemente. Golddrahtbonden erzielt hervorragende Ergebnisse bei VCSELs und anderen High-End-Bauelementen und übertrifft die Kundenspezifikationen. Eine Goldreinheit von mindestens 99,99 % ist erforderlich.
Kupferdraht Die Wärmeleitfähigkeit von Kupfer beträgt 401 W/(m·K) und ist damit 26 % höher als die von Gold, was eine bessere Wärmeableitung ermöglicht. Die Kosten liegen bei nur 10–30 % von Golddraht. Kupfer neigt jedoch zur Oxidation und weist ein engeres Verarbeitungsfenster auf. Die Oxidation kann durch die Zufuhr von Stickstoff/Wasserstoff-Formiergas während des Bondprozesses verringert werden.
Palladiumbeschichteter Kupferdraht – Verbindet den Kostenvorteil von Kupfer mit der Oxidationsbeständigkeit von Gold und gewinnt daher zunehmend an Bedeutung in der optoelektronischen Gehäusetechnik.

Geeignet für die Massenfertigung

Das Drahtbonden profitiert von ausgereiften automatisierten Anlagen und etablierten Prozessen. Die Fehlerraten beim Bonden liegen unter 25 ppm, und der Abstand der Bondpads kann bis zu 20 µm betragen, wodurch die Anforderungen der Massenproduktion optischer Bauelemente erfüllt werden. Für Mehrkanalbauelemente wie VCSEL-Arrays wird das parallele Bonden mehrerer Drähte unterstützt.

Empfohlene Ausrüstung

Ausrüstung	Zweck	Wichtigste Spezifikationen
Automatischer Drahtbonder	Präzisions-Elektroverbindung	Nanometer-ebene Positionierung, unterstützt beengteHohlraumoperation, Keil-Bindungsmodus
Eutektischer Die Bonder	Hoch-präzise Chipplatzierung	Platzierungstoleranz ±1-3 µm
Plasmareiniger	Oberflächenaktivierung von Bondpads	Entfernt Oxide und organische Rückstände
Automatisches optisches Inspektionssystem (AOI)	Prüfung der Anleihequalität	Prüft die Stichform und das Drahtschlaufenprofil
Kugelscher-/Drahtzugprüfgerät	Überprüfung der Bindungsfestigkeit	Bewertet die Zuverlässigkeit der Verbindung

Typische Anwendungen

Optische Transceiver – Hochdichtes, mehrkanaliges Drahtbonden in der COB-Integration (Chip-on-Board) für Hochgeschwindigkeitsmodule
Laserdioden – Leistungsstarke optische Langstreckenkommunikationsgeräte in Butterfly-Gehäusen, die mehrere Signal-, Temperaturregelungs- und Stromversorgungsdrahtverbindungen erfordern
Fotodioden – TO-Gehäuse mit Keilbondverbindungen
VCSEL-Module – LiDAR- und 3D-Sensoranwendungen, die eine Linsenausrichtung und mehrkanaliges paralleles Drahtbonden erfordern; Golddrahtbonden ist die bevorzugte Verbindungstechnik für VCSEL-Topkontakte.
LiDAR-Komponenten – Elektrische Drahtbondierung für komplexe Bauelemente wie z. B. optische Phased-Array-Antennen (OPA) mit 128 Kanälen
Infrarotsensoren und -detektoren – Hohe Anforderungen an die Beständigkeit der Haftfestigkeit

Wie man einen Drahtbonder für optische Bauelemente auswählt

Gerät	Empfohlene Maschine	Artikel
VCSEL	Automatischer Keildrahtbonder	HY-WB900
Laserdiode	Präzisions-Keilverbinder	HY-WBH790
Fotodiode	Kugel-/Keil-Drahtbonder	HY-LS3000
Optischer Transceiver	Hochgeschwindigkeits-Drahtbondiergerät	HY-WB700P
LiDAR-Modul	Mehrkanal-Drahtbonder	HY-HW3850
