Weichlötverfahren zum Anbringen von Chips für Leistungselektronik

July 30, 2026

Das Weichlöten von Chips ist ein weit verbreitetes Fügeverfahren für die Gehäusefertigung von Leistungshalbleitern. Sie stellt sowohl eine mechanische Verbindung als auch einen thermisch-elektrischen Pfad zwischen einem Halbleiterchip und einem Leadframe, Kupfersubstrat, Keramiksubstrat oder einer Modulgrundplatte her. Da die Chipbefestigungsschicht die Wärmeableitung, den elektrischen Widerstand, die mechanische Beanspruchung und die Zuverlässigkeit des Gehäuses direkt beeinflusst, ist eine stabile Kontrolle von Lötmenge, Benetzung, Bondline-Dicke, Chipneigung, Atmosphäre und Kühlung unerlässlich.

Dieser Anwendungsleitfaden erläutert, wo das Weichlöten von Chips zum Einsatz kommt, wie der Prozess funktioniert, welche Defekte besondere Aufmerksamkeit erfordern und welche Gerätekapazitäten vor der Auswahl einer Produktionslösung bewertet werden sollten.

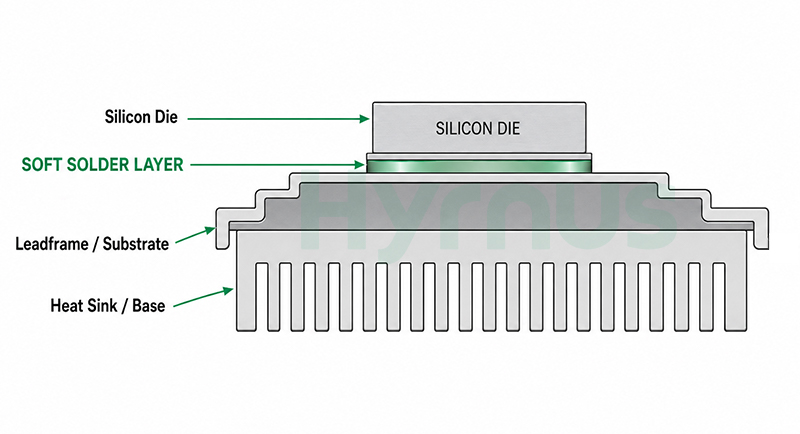

Soft solder die attach process

1. Was ist Weichlöten beim Die Attach?

Beim Weichlöten von Chips wird eine niedrigschmelzende Metalllegierung verwendet, üblicherweise auf Zinnbasis und kombiniert mit Elementen wie Silber, Blei, Indium oder Wismut, um eine metallurgische Verbindung zwischen der Chiprückseite und dem Gehäuse herzustellen. In der Löttechnik werden Lötmetalle mit Schmelztemperaturen unter 450 °C allgemein als Weichlote bezeichnet.

Der Prozess erfolgt unter kontrollierten Bedingungen hinsichtlich Temperatur, Zeit, Anpressdruck und Atmosphäre. Sobald das Lot schmilzt und beide Oberflächen benetzt, wird die Baugruppe abgekühlt, um die Verbindung zu verfestigen. Die entstehende Schicht muss Wärme und Strom leiten und gleichzeitig die thermomechanischen Spannungen aufnehmen, die durch die unterschiedlichen Wärmeausdehnungskoeffizienten von Chip, Lot und Trägermaterial verursacht werden.

Warum der Prozess weiterhin wichtig ist?

Effektive Wärmeübertragung vom Chip zum Leadframe, Substrat oder zur Grundplatte
Elektrischer Anschluss mit niedrigem Widerstand für Gehäuse, bei denen die Chiprückseite Teil des Strompfads ist
Stresspufferungsfähigkeit bei Temperaturzyklen
Ein ausgereiftes Prozessfenster, unterstützt durch etablierte Materialien und Produktionsanlagen.
Wettbewerbsfähige Material- und Ausrüstungskosten für die Massenproduktion von Leistungselektronikbauteilen

2. Wo wird Soft Solder Die Attach eingesetzt?

Das Weichlötverfahren für die Chipmontage wird häufig für Leistungselektronikgehäuse gewählt, die eine effiziente Wärmeableitung und eine zuverlässige Rückseitenverbindung erfordern. Typische Anwendungsbereiche sind:

Leistungsdiskrete Bauelemente, einschließlich TO-220-, TO-247-, TO-252-, DPAK- und PDFN-Gehäuse
Leistungs-MOSFETs und Leistungsdioden
Gleichrichterbrücken und ausgewählte Leistungs-IC-Gehäuse
Intelligente Leistungsmodule und ausgewählte IGBT-Modulstrukturen
Leistungselektronik, die in Automobilsystemen, industriellen Stromversorgungen, Photovoltaik-Wechselrichtern, Ladegeräten und im Energiemanagement von Rechenzentren eingesetzt wird

Die Eignung von Weichlötverfahren hängt von der Gehäusestruktur, der Betriebstemperatur, den Anforderungen an die Leistungszyklusfestigkeit, den Konformitätsstandards, der Substratmetallisierung und den angestrebten Kosten ab. Für Anwendungen mit besonders hohen Sperrschichttemperaturen oder anspruchsvollen Anforderungen an die Leistungszyklusfestigkeit müssen gegebenenfalls alternative Chipbefestigungstechnologien evaluiert werden.

3. Wie funktioniert das Weichlöt-Die-Attach-Verfahren?

Die genaue Abfolge variiert je nach Lötform und Gehäusedesign, aber ein typischer automatisierter Prozess umfasst die folgenden Schritte.

Schritt 1: Vorwärmen des Leadframes oder Substrats

Der Leadframe oder das Substrat wird in eine beheizte Leiterbahn oder Bondstation eingeführt. Durch Vorwärmen werden Temperaturschocks reduziert, das Schmelzen des Lots unterstützt und die Lötstelle für eine stabile Benetzung vorbereitet. In manchen kontinuierlichen Weichlötsystemen kann die beheizte Prozesszone im Bereich von 300–400 °C betrieben werden; der tatsächliche Sollwert und die Grenzflächentemperatur müssen an die Lotlegierung, die Gehäusemasse und das erforderliche Temperaturprofil angepasst werden.

Schritt 2: Lötmittelzufuhr und Formgebung

Eine kontrollierte Menge Lötzinn wird an die Anschlussstelle zugeführt. Bei Verwendung von Lötdraht oder -band schneidet oder führt die Anlage eine definierte Länge entsprechend der Chipgröße und dem benötigten Lötzinnvolumen zu. Ein Formwerkzeug oder Stempel verteilt das flüssige Lötzinn anschließend in eine reproduzierbare Form, bevor der Chip platziert wird.

Schritt 3: Aufnahme, Ausrichtung und Platzierung des Stanzwerkzeugs

Eine Vakuumzange entnimmt den vereinzelten Chip vom Wafer oder Träger. Das Bildverarbeitungssystem identifiziert den Chip und die Zielposition, korrigiert die Ausrichtung und platziert den Chip mit kontrollierter Kraft auf der geschmolzenen oder vorbereiteten Lötschicht.

Schritt 4: Bindungsbildung und Abkühlung

Temperatur, Verweilzeit und Anpresskraft werden so gesteuert, dass Benetzung und metallurgische Verbindung optimal erfolgen. Anschließend durchläuft die Baugruppe eine kontrollierte Kühlzone, damit das Lot ohne übermäßige Chipbewegung, Verkippung oder Eigenspannungen aushärtet.

Schritt 5: Inspektion und Prozessverifizierung

Je nach Produktionslinie kann die Inspektion die Überprüfung der Werkzeugposition, die Messung der Werkzeugneigung, die Beurteilung der Klebefuge, die Oberflächenprüfung und die Röntgenanalyse auf Lufteinschlüsse umfassen. Prozessdaten können zur Rückverfolgbarkeit auch mit der Produktidentifikation verknüpft werden.

Gängige Lötzuführungsoptionen

Lötform	Hauptmerkmal	Typische Verwendung
Lötdraht	Kontinuierliche Spulenzuführung und programmierbare Längensteuerung	Großserienfertigung mit wiederholbaren Werkzeuggrößen
Lötband	Flache Geometrie und kontrollierte Breite	Spezielle Verpackungs- oder Stanzformate
Vorgeformtes Lot	Definierte Form und Volumen	Anwendungen, die eine präzise Lötmengenkontrolle erfordern
Lötpaste	Vor der Platzierung gedruckt oder ausgegeben	Spezielle Prozessabläufe oder Substratkonfigurationen

4. Kritische Prozesskontrollen für zuverlässiges Chip-Attachment

4.1 Leerraumkontrolle

Lufteinschlüsse zählen zu den wichtigsten Qualitätsmängeln in Lötverbindungen, da sie den Wärmefluss unterbrechen und lokale Überhitzungen verursachen können. Sie können durch eingeschlossenes Gas, unvollständige Benetzung, Oberflächenverunreinigungen, ungleichmäßige Lotverteilung oder flüchtige Rückstände bei der Verwendung von Pasten oder flussmittelhaltigen Materialien entstehen.

Praktische Maßnahmen zur Reduzierung von Hohlräumen umfassen:

Entwicklung eines stabilen Temperaturprofils mit kontrollierter Erwärmung, Spitzentemperatur, Verweilzeit und Kühlung
Aufrechterhaltung einer sauberen und kompatiblen Metallisierung der Chiprückseite und des Trägers
Durch die Verwendung von kontrolliertem Lötvolumen und wiederholbarer Formgeometrie
Reduzierung der Oxidation durch Stickstoff oder eine andere geeignete sauerstoffarme Prozessatmosphäre
Anwendung des vakuumunterstützten Reflow-Verfahrens, wenn die Verpackung und der Prozessablauf eine zusätzliche Gasentfernung erfordern
Verwendung Plasma-Oberflächenbehandlung wo validiert, um Sauberkeit und Benetzung vor dem Löten zu verbessern
Die Hohlraumverteilung sollte mittels Röntgenprüfung überprüft werden, anstatt sich nur auf den Gesamthohlraumanteil zu verlassen.

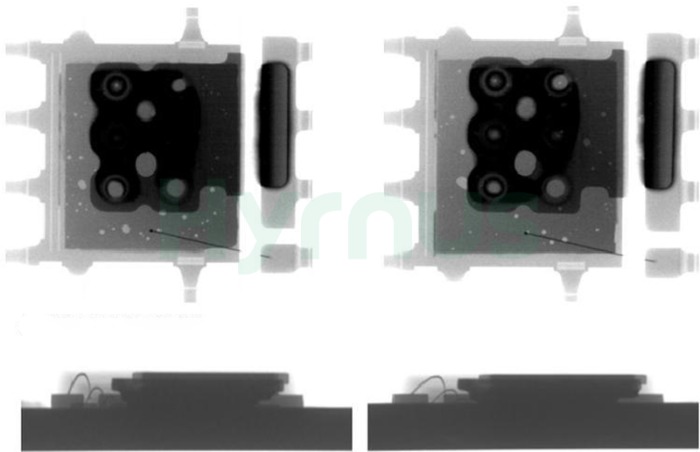

X-ray inspection of voids

4.2 Benetzungs- und Oxidationskontrolle

Eine gute Benetzung ist für die Ausbildung einer durchgehenden metallurgischen Grenzfläche erforderlich. Oxidiertes Lot, Chipmetallisierung oder Leadframe-Oberflächen können zu mangelnder Benetzung, unvollständiger Abdeckung und instabiler Haftfestigkeit führen. Geschlossene, beheizte Leiterbahnen, kontrollierter Stickstofffluss, Überwachung des Sauerstoffgehalts und validierte Oberflächenvorbereitung tragen zur Reduzierung oxidationsbedingter Defekte bei. Formiergas kann in qualifizierten Prozessen eingesetzt werden, jedoch müssen Gaszusammensetzung und Sicherheitsvorkehrungen den Anlagen- und Werksvorgaben entsprechen.

4.3 Bond-Line-Dicke und Chipneigung

Die Dicke der Bondlinie beeinflusst den Wärmewiderstand, die Spannungsverteilung und die mechanische Zuverlässigkeit. Zu große Abweichungen können zudem zu einer Verkippung des Chips führen, was sich auf nachfolgende Drahtbondierungen und die Gehäusegeometrie auswirkt. Ein reproduzierbares Lotvolumen, kontrollierte Formgebung, präzise Anpresskraft, der Zustand der Spannzange und eine stabile Kühlung sind entscheidend für eine gleichmäßige Lötverbindung.

4.4 Temperatur, Kraft und Zeit

Das Prozessfenster sollte für die jeweilige Legierung, die Werkzeuggröße, die Gehäusemasse und die Oberflächenbeschaffenheit entwickelt werden. Die folgenden Werte dienen eher als erste Referenz für die Anlagenleistung als als universelle Produktionseinstellungen:

Parameter	Beispielhaftes Sortiment	Haupteinfluss
Beheizte Prozesszone	In einigen Systemen etwa 300–400 °C.	Löten: Schmelzen, Benetzen, Oxidation und Hohlraumverhalten
Platzierungs- oder Haftkraft	Ungefähr 30-500 g im Quellprozessbereich	Lötverteilung, Klebefugendicke, Chipneigung und Chipspannung
Kaution oder Verweildauer	Mehrere Sekunden, prozessabhängig	Benetzung und metallurgische Verbindungsbildung
Sauerstoffgehalt	Sauerstoffmangelkontrolle; einige Systeme streben einen Wert unter 200 ppm an.	Oxidationsverhinderung und Prozesswiederholbarkeit

5. Häufige Fehler und ihre wahrscheinlichen Prozessursachen

Beobachtetes Problem	Mögliche Ursachen	Prozessantwort
Hohe Blasenbildung	Eingeschlossenes Gas, Verunreinigung, mangelhafte Benetzung, zu hoher Gehalt an flüchtigen Bestandteilen, ungeeignetes Temperaturprofil	Verbesserung der Oberflächenvorbereitung, der Atmosphärenkontrolle, der thermischen Profilierung, der Lötmengenkontrolle und der Röntgenprüfung
Die Neigung	Ungleichmäßige Lötverteilung, ungleichmäßige Krafteinwirkung, verschlissene Spannzange oder verschlissenes Formwerkzeug, Bewegung während der Abkühlung	Lötprozess, Platzierungskraft, Werkzeugzustand und Kühlung stabilisieren
Unzureichende Lötstellenabdeckung	Geringes Lötvolumen, Zuführungsfehler, mangelnde Benetzung, ungenaue Zielposition	Zuführungslänge kalibrieren, Oberflächen prüfen, Sichtausrichtung verifizieren und Lötstellenform überwachen
Lötüberlauf	Überschüssiges Lötmittel, zu hohe Kraft, zu hohe Temperatur oder zu lange Verweilzeit	Lötmenge reduzieren, Kraft optimieren und Wärmeregler verstärken
Die Verschiebung	Instabile Platzierung, übermäßiger Lötmittelfluss, Vibrationen oder unkontrollierte Kühlung	Optimierung von Platzierungsbewegung, Verweilzeit, Transportstabilität und Kühlung
Oxidation oder Nichtbenetzung	Hoher Sauerstoffgehalt, kontaminierte Oberflächen, ungeeignete Metallisierung oder ungeeignetes Profil	Verbesserung der Atmosphärenüberwachung, Reinigung, Materialverträglichkeit und Profilentwicklung

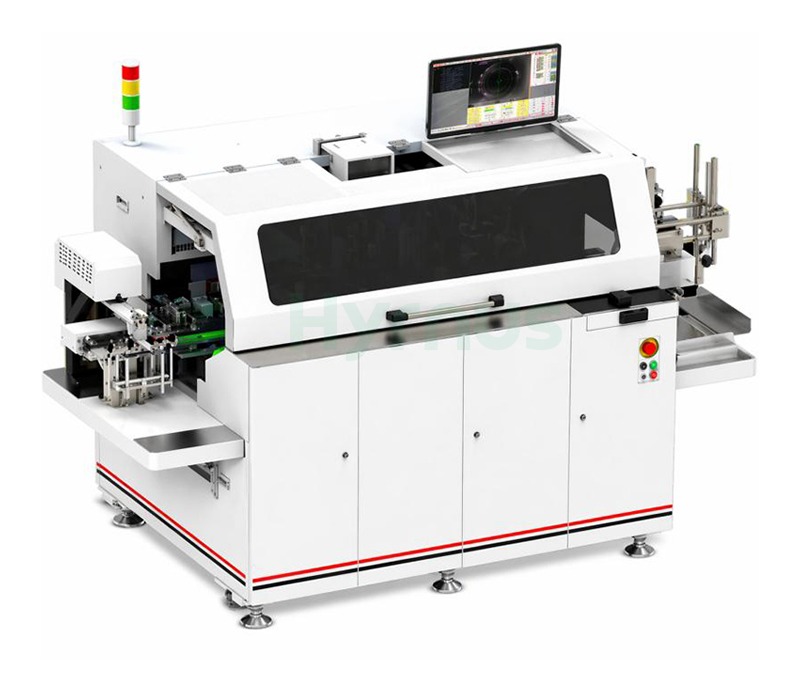

6. Welche Funktionen sollte eine Weichlöt-Die-Attach-Maschine bieten?

Ein vollständiges Produktionssystem muss die Handhabung der Chips, die Lötmittelzufuhr, die Wärmebehandlung, die Atmosphärenkontrolle und die Inspektion koordinieren. Zu den wichtigsten Teilsystemen gehören typischerweise:

Waferlade-, Die-Auswurf- und Vakuumaufnahmesystem
Visuelle Ausrichtung zur Erkennung von Werkzeug- und Befestigungspositionen
Programmierbare Lötmittelzufuhr für Draht-, Band-, Vorform- oder Pastenprozesse
Beheizte Leiterbahn oder Klebestufe mit wiederholbarer Temperaturregelung
Kontrolle der Platzierungskraft und geeignete Spannzangen- oder Klebekopfoptionen
Geschlossene, sauerstoffarme Prozesskammer mit Gasfluss- und Sauerstoffüberwachung
Leadframe- oder Substrathandhabung mit stabiler Indexierung
Prozessrezeptverwaltung, Alarmaufzeichnung, Inspektionsschnittstellen und Unterstützung der Rückverfolgbarkeit

Checkliste zur Geräteauswahl

Auswahlbereich	Zu bestätigende Fragen
Gehäuse- und Substratkompatibilität	Bitte prüfen Sie die Breite des Leadframes, das Streifenformat, den Substrattyp, die Gehäusefamilie und die Heizmethode.
Chip- und Waferbereich	Prüfen Sie die minimale und maximale Chipgröße, die Chipdicke, die Wafergröße, das Waferrahmenformat und die Chipauswurffähigkeit.
Lötmaterial und Form	Prüfen Sie, ob die Legierung kompatibel ist und ob die Maschine Draht, Band, Vorformlinge oder Paste verarbeitet.
Platzierungsleistung	Bewerten Sie Genauigkeit, Wiederholbarkeit, Kraftregelung, Werkzeugrotation und tatsächliche Zykluszeit für das Zielprodukt.
Fähigkeit zum thermischen Prozess	Überprüfung der Heizzonenauslegung, der Temperaturhomogenität, der Rezeptursteuerung, der Verweilzeit und der Kühlstabilität.
Atmosphärensteuerung	Kammerabdichtung, Stickstoff- oder qualifizierte Formiergaszufuhr, Sauerstoffüberwachung, Abgasführung und Sicherheitskonzept prüfen.
Qualitätskontrolle	Bewertung der Chipneigungsmessung, der Lötstellenformprüfung, der Röntgenintegration, der Alarme, der SPC- und der Rückverfolgbarkeitsoptionen.
Umstellung und Wartung	Überprüfung des Werkzeugwechsels, der Rezepturumstellung, des Zugangs zu Verbrauchsmaterialien, der Reinigungs- und vorbeugenden Wartungsanforderungen.
Werksintegration	Prüfen Sie die Upstream- und Downstream-Schnittstellen, die MES- oder SECS/GEM-Anforderungen, die Datenformate und die Leitungslayoutbeschränkungen.

Abschluss

Das Weichlöten von Chips ist nach wie vor ein wichtiges Verfahren für die Chipmontage in der Leistungshalbleiterfertigung, da es eine hohe thermische und elektrische Leistungsfähigkeit mit einer ausgereiften Produktionsgrundlage verbindet. Zuverlässige Ergebnisse hängen nicht nur von der Lötlegierung ab, sondern auch von der Oberflächenbeschaffenheit, der Lötmenge, der Atmosphäre, dem Temperaturprofil, der Anpresskraft, der Chipausrichtung und der kontrollierten Kühlung.

Bei der Bewertung eines Produktionssystems muss die Ausrüstung auf das Gehäuseformat, den Chip- und Waferbereich, die Lötform, den Durchsatz, den Prüfplan und die Anforderungen an die Werksintegration abgestimmt sein. Die Prozessfähigkeit sollte durch Anwendungsversuche verifiziert und nicht allein anhand der technischen Daten ausgewählt werden.

HYRNUS Wir bieten Anlagen zur Halbleiterverpackung und prozessorientierte Konfigurationsunterstützung für die Herstellung von Leistungshalbleitern. Entdecken Sie unsere Angebote. Die-Bonding-AnlageLösungen für kompatible Die-Attach-Plattformen und zugehörige Prozessmodule.

Für paketbezogene Prozessbewertung, Gerätekonfiguration oder Anforderungen an die Linienintegration, Kontaktieren Sie unser Ingenieurteam mit Ihren Anforderungen an Chipgröße, Waferformat, Gehäusetyp, Lötmaterial, Zielkapazität und Qualität.

Häufig gestellte Fragen

Was ist der Hauptzweck des Weichlötens von Chips?

Es stellt eine mechanische, thermische und oft auch elektrische Verbindung zwischen dem Halbleiterchip und dem Leadframe, dem Substrat oder der Modulgrundplatte her.

Welche Lötformen eignen sich für die Chipmontage?

Gängige Optionen sind Lötdraht, Lötband, Vorformlinge und Lötpaste. Die Wahl hängt vom Gehäusedesign, der Toleranz des Lötvolumens, dem Durchsatz und dem Prozessablauf ab.

Warum stellen Hohlräume bei der Verpackung von Leistungselektronikgeräten ein Problem dar?

Hohlräume unterbrechen den Wärmetransport und können die Temperatur lokal konzentrieren. Ihre Größe, Lage und Verteilung sollten mittels Röntgenprüfung ermittelt werden.

Ist Weichlöten für SiC- oder GaN-Bauelemente geeignet?

Für einige Gehäusekonstruktionen mag es geeignet sein, aber bei Anwendungen mit hohen Sperrschichttemperaturen und anspruchsvollen Leistungszyklen ist oft ein Vergleich mit Sintersilber oder anderen fortschrittlichen Befestigungsmaterialien erforderlich.
