Globaler Markt für Halbleitermaterialien bis 2025: Größe, Wachstum und wichtige Trends

June 30, 2026

Wichtigste Erkenntnisse

Der weltweite Umsatz mit Halbleitermaterialien erreichte im Jahr 2025 73,2 Milliarden US-Dollar, ein Anstieg von 6,8 % gegenüber dem Vorjahr.
Bei Verpackungsmaterialien stiegen die Preise um 9,3 %, schneller als bei Wafer-Herstellungsmaterialien mit einem Anstieg von 5,4 %.
Taiwan, Festlandchina und Südkorea repräsentierten zusammen etwa 66,3 % des weltweiten Umsatzes mit Baumaterialien.
Künstliche Intelligenz, Hochleistungsrechnen, HBM und fortschrittliche Verpackungstechnologien erhöhen die Materialintensität und die Prozesskomplexität.
Dieser Trend erhöht die Anforderungen an Präzision, Zuverlässigkeit, Automatisierung und Rückverfolgbarkeit bei Verpackungs- und Prüfgeräten.

Der globale Markt für Halbleitermaterialien erreichte einen neuen Rekordwert. 73,2 Milliarden US-Dollar im Jahr 2025, was einem jährlichen Wachstum von 6,8 %Laut SEMI Materials Market Data Subscription haben sowohl Wafer-Herstellungsmaterialien als auch Verpackungsmaterialien zugenommen, da die Hersteller verstärkt in fortschrittliche Prozesse, Hochleistungsrechner und die Produktion von Speichern mit hoher Bandbreite investiert haben.

Die Kennzahl ist zwar wichtig, doch die Marktstruktur liefert für Gerätehersteller und Halbleiterproduktionsunternehmen aussagekräftigere Informationen. Verpackungsmaterialien wuchsen deutlich schneller als Materialien für die Waferfertigung, während die führenden asiatischen Produktionsregionen weiterhin den größten Teil des weltweiten Verbrauchs ausmachten. Diese Entwicklungen deuten auf eine steigende Nachfrage nach fortschrittlichen Substraten, zuverlässigen Verbindungen, präziserer Prozesskontrolle und leistungsfähigeren Verpackungs- und Testsystemen hin.

1. Halbleitermaterialienmarkt im Überblick bis 2025

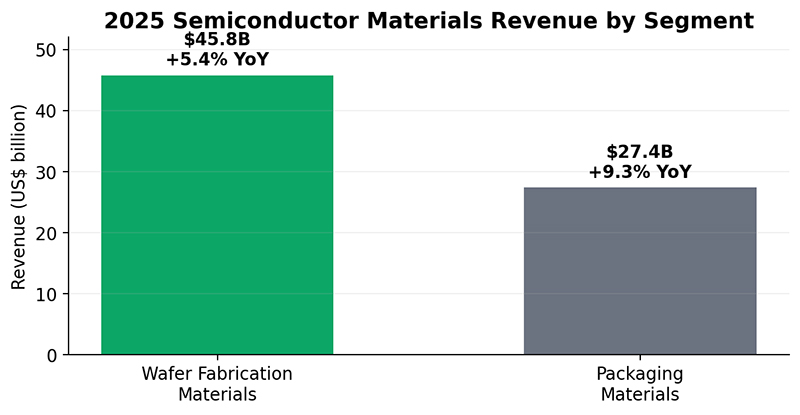

Marktsegment	Umsatz 2025	Wachstum im Vergleich zum Vorjahr	Anteil am Gesamtbetrag
Halbleitermaterialien	73,2 Milliarden US-Dollar	6,80 %	100%
Wafer-Herstellungsmaterialien	45,8 Milliarden US-Dollar	5,40 %	62,60 %
Verpackungsmaterialien	27,4 Milliarden US-Dollar	9,30 %	37,40 %

*Quelle: SEMI. Segmentanteile berechnet von HYRNUS auf Basis der ausgewiesenen Umsätze für 2025.

2. Die Materialien für die Waferherstellung haben sich weiter ausgedehnt

Der Umsatz mit Wafer-Fertigungsmaterialien stieg 5,4 % Zu 45,8 Milliarden US-Dollar Im Jahr 2025 verzeichnete SEMI ein starkes zweistelliges Wachstum bei lithographiebezogenen Materialien, darunter Fotomasken, Fotolacke und Hilfsmaterialien sowie Nasschemikalien.

Das Ergebnis spiegelt eine allgemeine Steigerung der Prozessintensität wider. Fortschrittliche Fertigungstechnologien erfordern eine präzisere Lithografiesteuerung, aufwändigere Reinigungs- und Oberflächenvorbereitungsschritte sowie ein striktes Management der Materialreinheit und -konsistenz. Mit zunehmender Anzahl und Komplexität der Prozessschritte kann der Materialverbrauch steigen, selbst wenn die Waferanzahl nicht im gleichen Maße wächst.

Für Halbleiterhersteller bedeutet dies, dass Materialauswahl und Anlagenleistung gemeinsam bewertet werden müssen. Stabile Chemikalienzufuhr, Kontaminationskontrolle, Prozessreproduzierbarkeit und Datenrückverfolgbarkeit gewinnen mit zunehmender Verengung der Prozessfenster an Bedeutung.

3. Verpackungsmaterialien überholten die Wafer-Fertigungsmaterialien

Der Umsatz mit Verpackungsmaterialien stieg 9,3 % Zu 27,4 Milliarden US-DollarSie machte damit rund 37,4 % des gesamten Marktes für Halbleitermaterialien aus. Substrate und Bonddrähte trugen maßgeblich zum Wachstum bei. Die Nachfrage nach fortschrittlichen Substraten stützte den Anstieg, während höhere Goldpreise die Umsätze mit Bonddrähten zusätzlich steigerten.

Das Wachstum fortschrittlicher Gehäusetechnologien steigert die Nachfrage nach hochdichter Leiterbahnführung, feinen Verbindungen, Wärmemanagement und zuverlässiger Multi-Die-Integration. Technologien wie 2,5D- und 3D-Integration, Chiplet-basierte Architekturen und HBM legen einen größeren Fokus auf Substrate, Interposer, Bondschnittstellen, Underfill-Materialien und Wärmeableitungslösungen.

Mit zunehmender Komplexität der Gehäusestrukturen müssen Produktionsanlagen über immer mehr Variablen hinweg präzise arbeiten. Chipplatzierung, Bondenergie, Drahtschleifenkonsistenz, Oberflächenbeschaffenheit, Formqualität und Testabdeckung können allesamt die Ausbeute und Zuverlässigkeit des Endprodukts beeinflussen.

4. Regionale Marktlandschaft für Halbleitermaterialien

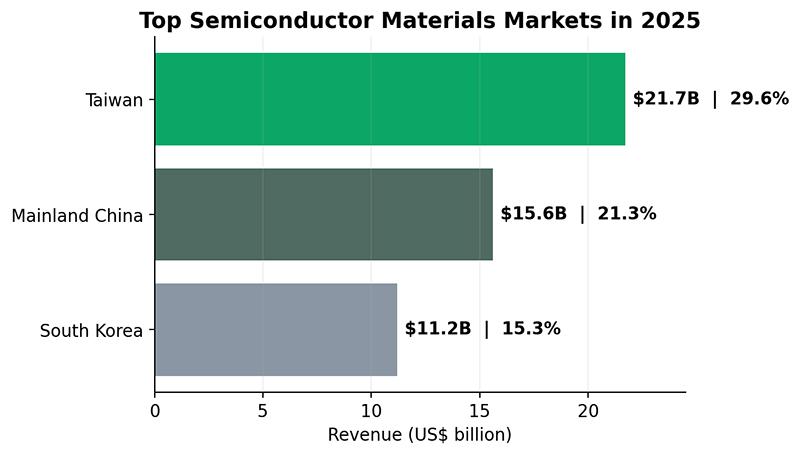

TTaiwan blieb zum 16. Mal in Folge der weltweit größte Markt für Halbleitermaterialien und erwirtschaftete 2025 einen Umsatz von 21,7 Milliarden US-Dollar. Festlandchina belegte mit 15,6 Milliarden US-Dollar den zweiten Platz, gestützt durch ein zweistelliges Wachstum, gefolgt von Südkorea mit 11,2 Milliarden US-Dollar. Alle wichtigen Regionen außer Europa verzeichneten ein Wachstum im Vergleich zum Vorjahr, wobei Festlandchina und Nordamerika die stärksten Zuwächse erzielten.

Region	Umsatz 2025	Geschätzter globaler Anteil
Taiwan	21,7 Milliarden US-Dollar	29,60 %
Festlandchina	15,6 Milliarden US-Dollar	21,30 %
Südkorea	11,2 Milliarden US-Dollar	15,30 %
Die drei Besten zusammen	48,5 Milliarden US-Dollar	66,30 %

*Die regionalen Marktanteile wurden von HYRNUS auf Basis der von SEMI gemeldeten globalen und regionalen Umsatzzahlen berechnet.

Die regionale Konzentration spiegelt den Umfang der Gießerei-, Speicher-, Verpackungs- und Testbetriebe in Asien wider. Gleichzeitig deutet das Wachstum in Festlandchina und Nordamerika darauf hin, dass Materiallieferanten und Gerätehersteller flexible Service-, Lokalisierungs- und technische Supportstrategien über mehrere Produktionsregionen hinweg benötigen werden.

5. Wichtigste Treiber des Marktwachstums

1) KI, Hochleistungsrechnen und HBM

KI-Beschleuniger und Hochleistungsrechnerplattformen benötigen fortschrittlichere Logik, höhere Speicherbandbreite und zunehmend ausgefeilte Gehäuse. Die HBM-Produktion und -Integration erfordern zusätzliche Prozessschritte und stellen hohe Anforderungen an Stapelung, Verbindung, Temperaturkontrolle und Prüfung. Dies steigert die Nachfrage sowohl nach Frontend-Materialien als auch nach Gehäusematerialien.

2) Fortschrittliche und heterogene Verpackung

Da die herkömmliche Transistorverkleinerung immer schwieriger und kostspieliger wird, hängt die Systemleistung zunehmend von der Integration auf Gehäuseebene ab. Chiplets, 2,5D- und 3D-Strukturen, Fan-Out-Gehäuse und Hybrid-Bonding stellen neue Anforderungen an die Ausrichtungsgenauigkeit, die Substratqualität, die Verbindungsdichte, die Oberflächenvorbereitung und die Gehäusezuverlässigkeit.

3) Anwendungen in der Automobilindustrie und der Leistungshalbleiterindustrie

Die Elektrifizierung von Fahrzeugen, die Leistungsumwandlung, die industrielle Automatisierung und das Energiemanagement von Rechenzentren führen kontinuierlich zu einem steigenden Bedarf an Leistungselektronik und -modulen. Diese Anwendungen erfordern Gehäusematerialien und -prozesse, die hohen Strömen, Temperaturwechseln, mechanischer Belastung und langen Betriebszeiten standhalten.

4) Lokalisierung der Lieferkette

Programme zum Ausbau regionaler Kapazitäten und zur Sicherung der Lieferkette ermutigen Hersteller, zusätzliche Materialquellen zu erschließen und lokale Produktionskapazitäten aufzubauen. Dies kann Chancen für Anlagen eröffnen, die verschiedene Verpackungsarten, flexible Prozessabläufe und standardisierte Produktionsdatenschnittstellen unterstützen.

6. Was der Materialtrend für Verpackungs- und Prüfgeräte bedeutet

Das Wachstum im Materialbereich ist nicht nur ein Kauftrend. Es ist ein Signal dafür, dass die Halbleiterproduktion prozessintensiver wird und die nachgelagerte Fertigung komplexere Strukturen, Materialien und Qualitätsanforderungen bewältigen muss.

Höhere Genauigkeit bei der WerkzeugplatzierungMulti-Die- und Chiplet-Gehäuse erfordern eine präzise Bildverarbeitungsausrichtung, eine kontrollierte Platzierungskraft und eine stabile Wiederholgenauigkeit über kleine Prozessfenster hinweg.
Anspruchsvollere Verbindungsprozesse: Bei der Drahtbondierung mit feiner Steigung, der Drahtbondierung mit dickem Aluminiumdraht, der Bandbondierung und anderen Verbindungsverfahren ist eine präzise Steuerung der Bondkraft, der Ultraschallenergie, der Temperatur und der Schleifengeometrie erforderlich.
Strengere Oberflächen- und KontaminationskontrollePlasma-Oberflächenbehandlungs- und Reinigungsverfahren gewinnen an Bedeutung, wenn Haftung, Drahtbondqualität, Formteilintegrität und Langzeitzuverlässigkeit vom Oberflächenzustand abhängen.
Verbesserte Formgebung und Materialhandhabung: Fortschrittliche Gehäusestrukturen erfordern einen gleichmäßigen Materialfluss sowie eine präzise Steuerung von Druck, Temperatur und Aushärtung bei gleichzeitiger Minimierung von Lufteinschlüssen, Delaminationen und Gehäuseschäden.
Umfassendere Inspektions- und Testabdeckung: Komplexere Gehäuse erhöhen den Bedarf an Sichtprüfung, elektrischer Prüfung, Testhandhabungsgeräten, Sortierung, Rückverfolgbarkeit und Integration in die Werksdatensysteme.
Mehr Automatisierung und RezeptflexibilitätDie Hersteller benötigen schnellere Umrüstungen, programmierbare Prozessabläufe, Produktionsdatenerfassung und Kompatibilität mit MES oder anderen Fabrikautomatisierungssystemen.

7. Marktausblick

Der Markt für Halbleitermaterialien dürfte weiterhin durch die Produktion fortschrittlicher Fertigungstechnologien, die KI-Infrastruktur, den Ausbau der HBM-Kapazitäten und die kontinuierliche Weiterentwicklung fortschrittlicher Gehäusetechnologien gestützt werden. Die Wachstumsraten können jedoch je nach Materialkategorie, Region und Preisumfeld variieren. So können beispielsweise die Umsätze mit Bonddrähten sowohl von den Metallpreisen als auch vom tatsächlichen Verbrauchsvolumen beeinflusst werden.

Für Hersteller, die neue Verpackungs- oder Prüfkapazitäten planen, ist es am sinnvollsten, Markttrends in Prozessanforderungen zu übersetzen. Verpackungsformat, Materialkombination, Genauigkeit, Durchsatz, Temperaturbereich, Prüfzeit, Automatisierungsgrad und Schnittstellenanforderungen sollten vor der Geräteauswahl gemeinsam bewertet werden.

8. Schlussfolgerung

Der Rekordmarkt für Halbleitermaterialien mit einem Volumen von 73,2 Milliarden US-Dollar im Jahr 2025 bestätigt die zunehmende Komplexität der Fertigung sowohl bei der Waferherstellung als auch bei der Gehäuseproduktion. Verpackungsmaterialien wuchsen schneller als der Gesamtmarkt, was die steigende Bedeutung von Substraten, Verbindungen und der Integration auf Gehäuseebene unterstreicht.

Für Halbleiterhersteller entsteht durch diesen Trend ein klarer Bedarf an Anlagen, die eine stabile Prozesssteuerung, hohe Präzision, flexible Automatisierung und zuverlässige Qualitätsdaten gewährleisten. Die effektivste Anlagenstrategie sollte sich an den jeweiligen Bauteilkonfigurationen, dem Prozessablauf, den Kapazitätszielen und den Gegebenheiten des Werks orientieren und nicht an den Spezifikationen einer einzelnen Maschine.

Benötigen Sie die passende Ausrüstung für Ihren Verpackungs- oder Testprozess?

HYRNUS bietet Halbleiterverpackungs- und Testausrüstung an und kann Ihnen basierend auf Gehäusetyp, Produktionskapazität, Prozessanforderungen und Automatisierungsbedarf eine geeignete Konfiguration empfehlen.

Kontaktieren Sie uns

Häufig gestellte Fragen

Wie groß war der globale Markt für Halbleitermaterialien im Jahr 2025?

Der Markt erreichte einen Umsatz von 73,2 Milliarden US-Dollar, ein Anstieg von 6,8 % gegenüber 2024.

Welches Segment der Halbleitermaterialien wuchs im Jahr 2025 am schnellsten?

Bei Verpackungsmaterialien stieg der Umsatz um 9,3 %, verglichen mit einem Wachstum von 5,4 % bei Materialien für die Waferherstellung.

Warum gewinnen moderne Verpackungsmaterialien zunehmend an Bedeutung?

KI-, HBM- und Chiplet-basierte Systeme erfordern höherdichte Verbindungen, fortschrittliche Substrate, ein verbessertes Wärmemanagement und eine komplexere Gehäuseintegration.

Wie beeinflussen Materialtrends die Auswahl von Halbleiteranlagen?

Komplexere Materialien und Gehäusestrukturen erhöhen die Anforderungen an Platzierungsgenauigkeit, Haftungskontrolle, Oberflächenbehandlung, Formgebungskonsistenz, Inspektion, Testabdeckung und Rückverfolgbarkeit der Produktionsdaten.
